691243310009

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2433系列, 9路, 3.81mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691243310009-ND
供应商: Digi-Key
标准整包数: 1

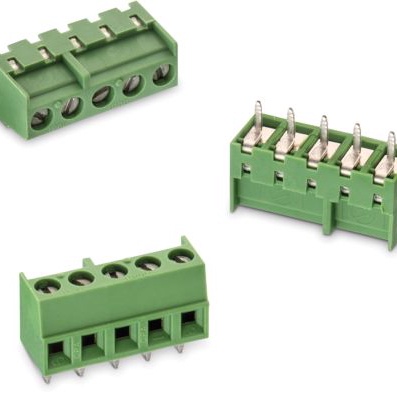

WURTH 接线板-线至板 691243310009

691243310009概述


    产品简介


    SERIE 2433 - 3.81 mm 水平电缆入口上升夹具(WR-TBL)
    SERIE 2433 是一种专门设计用于电力传输和信号传输的电子元器件。这款产品具备强大的电流承载能力和稳定的电气性能,适用于各种工业控制、电力分配和消费电子设备中。它通过水平电缆入口和上升式夹具的设计,确保了可靠性和易用性,特别适合需要紧凑布局的应用场合。

    技术参数


    - 电流承载能力: 10A
    - 工作电压: 300VAC(可选130VAC)
    - 耐压等级: 1,6KV(可选1,25KV)
    - 线径范围: 固体线:30-16 AWG / 0.05-1.31 mm²;绞线:30-16 AWG / 0.05-1.31 mm²
    - 扭力: 2.5 Lb·in / 0.3 Nm
    - 端子螺纹: M2
    - 接触电阻: ≤20 mΩ
    - 焊接方式: 符合JEDEC无铅波峰焊接标准
    - 环境温度范围: -30°C 至 +120°C
    - 认证: RoHS合规、UL、VDE、E150931
    - 材料: 绝缘材料:PA6/66;阻燃等级:UL94V0;金属外壳:铜合金/镍+锡;终端螺钉:钢/锌;线保护器:铜合金/镍+锡
    - 包装: 盒装

    产品特点和优势


    特点:
    - 高可靠性: 能够承受高电流和电压,适合在苛刻环境中稳定运行。
    - 兼容性强: 可与Würth Elektronik其他配套产品及工具兼容。
    - 温度适应范围广: 能在-30°C至+120°C的极端条件下正常工作。
    - 易于安装和维护: 设计简单,方便安装和拆卸,减少了维护成本。
    - 环保: RoHS合规,无有害物质。
    优势:
    - 高电流承载能力: 10A 的电流承载能力使其能够在各种高压电力系统中广泛应用。
    - 宽泛的工作电压: 支持300VAC的工作电压,使其能够应对不同类型的电源需求。
    - 可靠的接触稳定性: 接触电阻≤20 mΩ,确保良好的电气连接性能。
    - 广泛的温度适应性: 适用范围从-30°C到+120°C,使得其能在多种环境下稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业控制系统: 在需要精确控制和高可靠性的工业控制系统中,SERIE 2433可以作为连接点使用,提供稳定可靠的电力传输。
    - 电力分配: 在电力分配系统中,SERIE 2433可以用于将电力高效且安全地分配到各个负载点。
    使用建议:
    - 正确安装: 确保严格按照产品手册中的安装步骤进行安装,以保证其稳定性和长期可靠性。
    - 避免过度操作: 不要反复施加过大的力量于接头处,以免损坏内部结构。
    - 保持清洁: 避免长时间暴露于水分或清洗剂中,以防腐蚀或损坏。

    兼容性和支持


    兼容性:
    - SERIE 2433 专为与 Würth Elektronik 其他配套产品及工具配套使用而设计,确保了互操作性和整体性能。
    - 适用于不同标准下的工业设备,如符合 UL 和 VDE 认证的产品。
    支持和维护:
    - Würth Elektronik 提供详尽的技术文档和指导,确保用户能够顺利安装和使用该产品。
    - 如果有任何问题,可以通过官方渠道联系技术支持团队获得帮助。

    常见问题与解决方案


    1. Q: 如何确保产品的稳定性?
    - A: 安装时遵循技术手册中的详细步骤,确保所有连接点紧固并处于良好状态。
    2. Q: 如何处理焊接问题?
    - A: 焊接时需确保焊接条件符合 Würth Elektronik 的技术规范。如果使用其他焊接方法,请自行验证其效果。
    3. Q: 如何正确存储产品?
    - A: 将产品存放在干燥且通风的地方,避免长时间暴露于水分或清洗剂中。

    总结和推荐


    SERIE 2433 以其卓越的电流承载能力、宽泛的工作电压范围和广泛的温度适应性,在电力传输和信号传输领域表现出色。此外,它的高可靠性、兼容性强以及易于安装和维护的特点,使其成为众多工业和消费电子设备的理想选择。强烈推荐这一高性能、高可靠性的电子元器件,以满足各种应用需求。

691243310009参数

参数
长*宽*高 34.29mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691243310009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691243310009数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691243310009 691243310009数据手册

691243310009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1624 ¥ 43.6223
10+ $ 4.4325 ¥ 37.0943
100+ $ 3.6785 ¥ 30.7843
400+ $ 2.8174 ¥ 23.578
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.62
