691233510004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2335系列, 4路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 1919146
供应商: 海外现货
标准整包数: 2

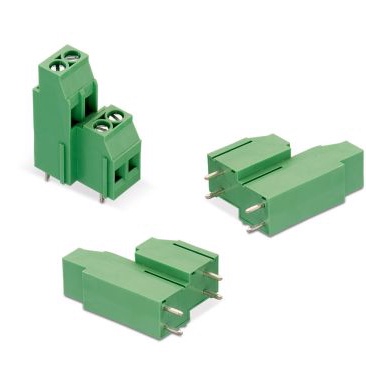

WURTH 接线板-线至板 691233510004

691233510004概述

    #

    产品简介


    SERIE 2335是一款由Würth Elektronik eiSos GmbH & Co. KG生产的电子元器件,属于5.08mm双层水平入线模块化端子台。这种端子台设计用于各种电气设备,提供可靠的连接解决方案。本产品广泛应用于一般电子设备、工业控制系统、通信系统等领域。
    #

    技术参数


    材料规格
    - 绝缘体材料: PA 66(聚酰胺66)
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 金属外壳: 黄铜(CuZn)
    - 终端螺丝: 镀锌钢
    - 导线保护盖: 不锈钢
    - 焊接尾部表面镀层: 锡
    环境要求
    - 工作温度范围: -40°C至105°C
    - 符合标准: RoHS
    电气规格
    - 电流额定值: 20A
    - 工作电压: 300VAC
    - 耐压值: 1.6KV
    - 接触电阻: 最大20mΩ
    - 认证: UL认证,认证号E315414
    机械规格
    - 适用导线尺寸: 固体导线22-12 AWG / 0.326-3.31 mm²;绞合导线22-12 AWG / 0.326-3.31 mm²
    - 扭矩: 4.3 lb.in / 0.49 Nm
    - 导线剥皮长度: 6-7 mm
    - 螺钉规格: M3
    - 间距: 5.08 mm
    焊接工艺
    - 焊接方法: 仅适用于JEDEC无铅波峰焊工艺
    包装规格
    - 包装方式: 盒装
    #

    产品特点和优势


    SERIE 2335端子台具备以下显著特点:
    - 高性能: 高达20A的电流额定值和300VAC的工作电压使其在多种应用中表现出色。
    - 高可靠性: UL认证和UL94-V0阻燃等级确保其在恶劣环境下的可靠性和安全性。
    - 易操作性: 设计简便,适合批量生产和快速安装。
    - 广泛的适用性: 可应用于各种电子设备和工业控制系统中。
    这些特点使得SERIE 2335在市场上具有很强的竞争优势,并能够满足客户的多样化需求。
    #

    应用案例和使用建议


    应用案例
    SERIE 2335端子台可以广泛应用于工业控制系统、自动化设备、通信系统、家用电器等多个领域。例如,在工业控制系统中,它用于连接和固定各种电路板上的电线,确保安全稳定的电力传输。
    使用建议
    - 在进行焊接前,请确保焊接温度和时间严格遵循JEDEC无铅波峰焊工艺规范。
    - 安装时避免过度施力,防止损坏端子台的结构。
    - 存储时应保持干燥,避免长时间暴露于潮湿环境中。
    #

    兼容性和支持


    SERIE 2335端子台专为与Würth Elektronik eiSos GmbH & Co. KG的其他相关产品配套使用而设计。如有任何兼容性问题,建议联系Würth Elektronik的销售工程师获取技术支持。厂商还提供详细的产品说明书和技术文档,帮助用户更好地理解和使用该产品。
    #

    常见问题与解决方案



    常见问题与解决方案


    1. 问题: 产品焊接后出现虚焊现象。
    - 解决方案: 检查焊接过程是否符合JEDEC无铅波峰焊工艺规范,并确认焊接设备参数设置正确。
    2. 问题: 导线插入后出现接触不良。
    - 解决方案: 确保导线剥皮长度适中,且无损伤,同时检查端子台是否有异物影响导线接触。
    3. 问题: 产品安装后出现松动现象。
    - 解决方案: 检查安装过程中是否有过度施力的情况,并重新紧固螺钉。
    #

    总结和推荐


    总体而言,SERIE 2335端子台以其高性能、高可靠性、易操作性等特点,成为市场上一款极具竞争力的产品。它不仅适用于各种通用电子产品,还能满足对安全性有较高要求的应用场景。如果你需要一个可靠、耐用且易于安装的连接解决方案,SERIE 2335无疑是最佳选择之一。
    综上所述,强烈推荐SERIE 2335端子台作为你的项目首选连接解决方案。

691233510004参数

参数
长*宽*高 22.86mm(长度)*22.5mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691233510004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691233510004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691233510004 691233510004数据手册

691233510004封装设计

查看详情并下载
Symbol
Footprint
3D Model
