2513130810201

产品分类: 压力传感器
厂牌: WURTH
产品描述: Wurth Elektronik 压差传感器, 差分压力传感器, 最大工作10kPa, 最大过载100kPa
供应商型号: BN-2513130810201
供应商: 海外现货
标准整包数: 1

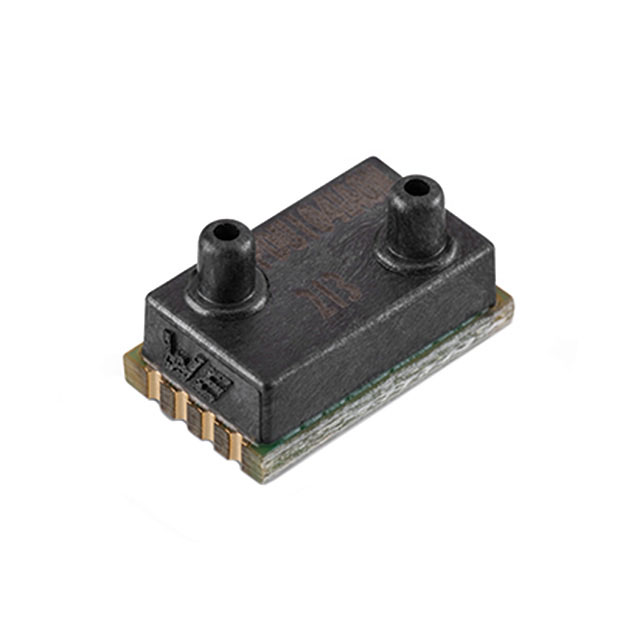

WURTH 压力传感器 2513130810201

2513130810201概述


    产品简介


    WSEN-PDUS 差分压力传感器是一款专为通用电子设备设计的电子元件。该传感器主要用于测量差分压力,并提供高精度的数据输出。广泛应用于工业控制、自动化设备、汽车系统及医疗设备等领域。

    技术参数


    以下是WSEN-PDUS差分压力传感器的主要技术参数和性能指标:
    | 参数 | 型号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 测量范围 | PRANGE | kPa | -10 | 10 | 10 |
    | 绝对精度 | ACCPABS(25°C) | %FSS | -1 | ±0.5 | 1 |
    | 总精度 | ACCPTOT(0°C到70°C) | %FSS | -1.25 | ±0.75 | 1.25 |
    | 灵敏度(数字) | SENP | kPa/digit | - | 7.63×10⁻⁴ | - |
    | 灵敏度(模拟) | SENPAN | kPa/V | - | 5 | - |
    | 重复性 | ACCPREP | %FSS | - | ±0.05 | - |
    | 非线性 | ACCPNL | %FSS | -0.3 | ±0.1 | 0.3 |
    | ADC分辨率 | RESP | bits | - | 15 | - |
    | DAC分辨率 | RESPDAC | bits | - | 11 | - |
    | 响应时间 | tRESP | ms | - | 2.2 | - |
    | 长期漂移 | ACCPDRIFT/年 | %FSS | - | ±0.1 | - |

    产品特点和优势


    WSEN-PDUS差分压力传感器具有以下几个显著特点和优势:
    - 高精度测量:提供±0.75%FSS的总精度,确保在-10 kPa至10 kPa范围内测量结果的准确性。
    - 宽温域工作:能在-25°C到+85°C的温度范围内稳定工作,适合多种恶劣环境条件下的应用。
    - 快速响应:响应时间为2.2ms,适用于实时监测和控制。
    - 良好的线性度和重复性:非线性误差控制在±0.1%,重复性误差控制在±0.05%,保证长期工作的稳定性。
    - 安全认证:符合RoHS和REACH标准,满足环保要求。

    应用案例和使用建议


    应用案例:
    1. 工业控制:用于监测压缩空气系统的压力变化。
    2. 医疗设备:如呼吸机,监测患者气道内的压力变化。
    3. 汽车系统:用于发动机进气压力的监控。
    使用建议:
    - 在极端温度环境下使用时,建议进行额外的校准以确保准确度。
    - 安装时尽量避免传感器受到物理冲击,以防损坏。
    - 清洗和维修过程中,使用无刷方式清洗PCB板,避免损伤传感器。

    兼容性和支持


    WSEN-PDUS差分压力传感器可与I²C通信接口和模拟输出接口兼容,方便集成到现有系统中。厂商提供了详细的技术支持和售后保障,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    1. Q:传感器在高温环境下精度下降怎么办?
    - A: 确保传感器在规定的温度范围内工作。若需在极端条件下使用,可考虑在设计阶段加入额外的温度补偿措施。

    2. Q:传感器出现读数异常如何处理?
    - A: 首先检查电源电压是否稳定,再确认连接线路是否有接触不良的情况。如仍无法解决问题,请联系技术支持寻求帮助。

    总结和推荐


    综上所述,WSEN-PDUS差分压力传感器以其高精度、宽温域和优良的可靠性,在众多领域都有着广泛应用前景。尤其适合于需要高精度压力测量的应用场合。强烈推荐给对高精度测量有需求的用户选择使用。

2513130810201参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1%
输出类型 I²C
压力类型 差分
最大工作压力 10KPa
工作压力范围 -
通用封装 SMD
安装方式 贴片安装,顶部安装,黏合安装
零件状态 在售
包装方式 卷带包装

2513130810201厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2513130810201数据手册

厂牌 PDF简要描述 下载
WURTH 压力传感器 WURTH 2513130810201 2513130810201数据手册

2513130810201封装设计

查看详情并下载
Symbol
Footprint
3D Model
