691418420004

产品分类: 接线板-线至板
厂牌: WURTH

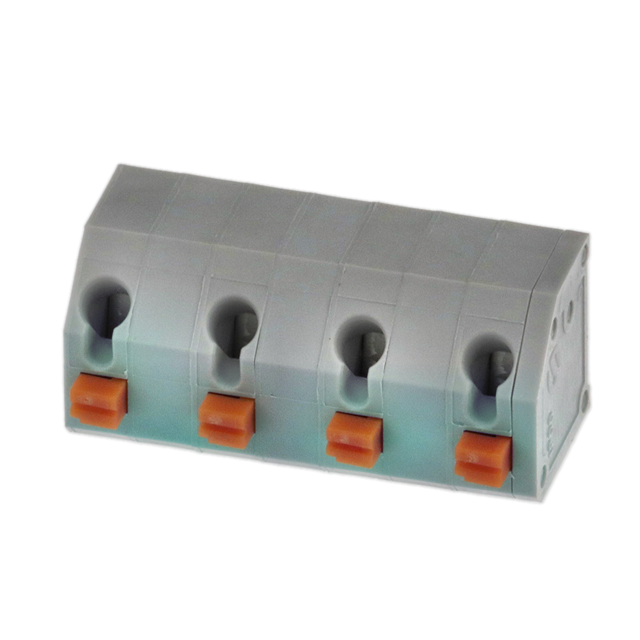

产品描述: Wurth Elektronik PCB端子台 4183系列, 4路, 7.62mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-691418420004-ND
供应商: Digi-Key
标准整包数: 1

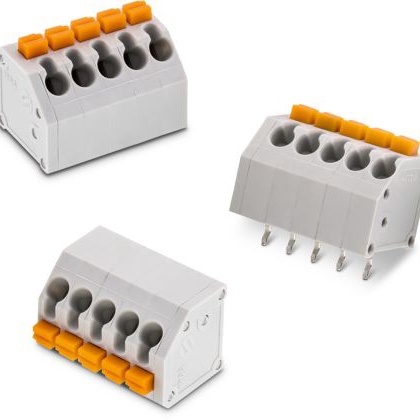

WURTH 接线板-线至板 691418420004

691418420004概述


    产品简介


    本产品是SERIE 4184系列的一款电子元器件,型号为691 418 420 0xx,具有7.62mm间距的电缆入口,采用无螺丝固定方式。该产品主要用于一般电子产品中,适用于各种工业和消费电子领域。其紧凑的设计和卓越的性能使其成为连接解决方案的理想选择。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:灰色
    - 金属外壳:磷青铜/锡
    - 线缆保护套:磷青铜/锡

    - 环境条件
    - 工作温度范围:-30°C 至 +120°C
    - 符合RoHS标准
    - 铅自由

    - 机械特性
    - 固体导线适用范围:30-16 AWG / 0.05-1.31 mm²
    - 多股导线适用范围:30-16 AWG / 0.05-1.31 mm²
    - 导线剥皮长度:7 mm
    - 接触电阻:最大20 mΩ
    - 电气特性
    - 电流额定值:4 A
    - 工作电压:300 VAC / 750 VAC
    - 耐压:1.6 kV / 2.5 kV
    - 包装
    - 盒装
    - 引脚尺寸
    - A = (pin数量 - 1) × 间距
    - B = (pin数量 × 间距) - 2.31
    - 公差:±0.1 mm(对于B)和±0.2 mm(对于A)

    - 焊接
    - 符合JEDC标准的无铅波峰焊接

    产品特点和优势


    - 高性能绝缘材料:使用PA6/66材料,确保了良好的电气性能和耐热性。
    - 高可靠性:符合UL和VDE认证,保证了产品在各种环境下的稳定运行。
    - 宽温度范围:能够在极端温度条件下正常工作,适应性强。
    - 阻燃设计:达到UL94V0等级,提高了安全性。
    - 低接触电阻:最大接触电阻仅为20 mΩ,确保信号传输的高效性。

    应用案例和使用建议


    该产品广泛应用于各类电子设备中,例如电源管理模块、汽车电子控制系统和工业自动化设备等。具体使用时,建议在安装前仔细阅读手册,确保正确安装和使用,特别是在高可靠性要求的应用场合。如果用于特殊环境,如航空航天、核控制等领域,需事先获得制造商的书面批准。

    兼容性和支持


    - 兼容性:本产品可与其他标准接插件和电路板布局良好兼容,但使用前请确认具体需求。
    - 支持和服务:Wurth Elektronik提供全面的技术支持和售后服务,用户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何进行焊接?
    - 解决方案:建议使用符合JEDC标准的无铅波峰焊接工艺,确保焊接质量和产品寿命。
    2. 问:产品工作温度范围是多少?
    - 解决方案:产品的工作温度范围为-30°C至+120°C,适用于多种环境。
    3. 问:如果用于特殊应用,需要做哪些准备?
    - 解决方案:在使用于特定领域(如航空航天、核控制)之前,请向制造商申请书面批准,并进行充分的安全性评估。

    总结和推荐


    总体而言,SERIE 4184系列电子元器件是一款高质量、高性能的产品。它具备出色的电气性能和环境适应能力,在各种应用场景中表现出色。尽管有一定的价格,但由于其卓越的可靠性和广泛应用性,非常适合于工业和消费电子产品中。强烈推荐在需要高性能和高可靠性的应用场景中使用该产品。

691418420004参数

参数
长*宽*高 28.17mm(长度)*12mm(宽度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691418420004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691418420004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691418420004 691418420004数据手册

691418420004封装设计

查看详情并下载
Symbol
Footprint
3D Model
