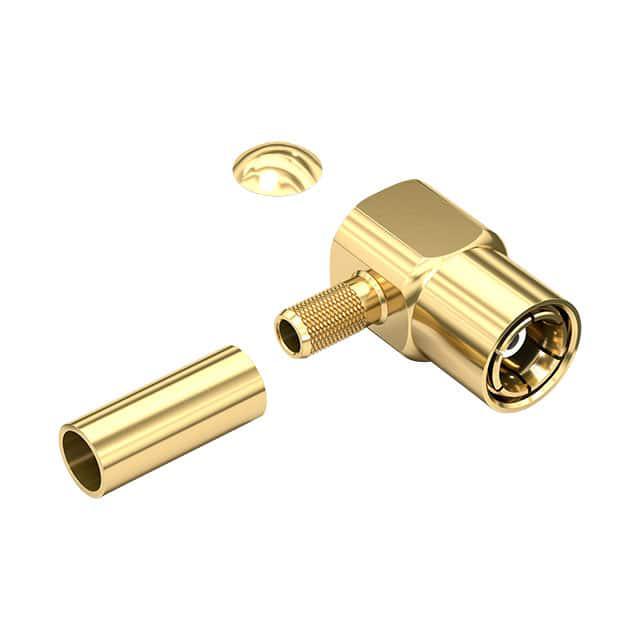

61636021110320

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMB连接器公头 同轴连接器, WR-SMB系列, 电缆安装, 50Ω阻抗, 压接端接
供应商型号: 732-61636021110320-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴连接器(RF) 61636021110320

61636021110320概述

    WR-SMB SMB Right Angle Plug: Comprehensive Technical Overview

    1. 产品简介


    产品类型:
    WR-SMB SMB右角插头是一种设计用于柔性电缆(如RG174、RG316、RG188)的连接器。它特别适用于一般电子设备中的信号传输。
    主要功能:
    - 高频信号传输
    - 右角结构,便于空间有限的设计布局
    - 高可靠性和稳定性
    应用领域:
    - 无线通信系统
    - 测试和测量设备
    - 通用电子设备

    2. 技术参数


    - 尺寸规格(mm):
    - 9.5 x 3.8 x Ø3.1
    - Ø6.5 x q O 7.5 x Ø6.3 x 1.7 x Ø8.25 x 11.5 x 8.4 x 11.5 x Ø4.75 x 2.6 x Ø1.4
    - 机械特性:
    - 接合循环次数:500次
    - 连接力:最大62.3 N
    - 解除力:8.9 - 62.3 N
    - 电气特性:
    - 特性阻抗:50 Ω(DC至4 GHz)
    - 频率范围:DC至4 GHz
    - VSWR:最大1.5(DC至4 GHz)
    - 插入损耗:最大0.2 dB(DC至4 GHz)
    - 绝缘电阻:最小1000 MΩ(500 V DC,120秒)
    - 接触电阻:初始最大6 mΩ,经过测试后最大8 mΩ(DC,0.2 V/1 A)
    - 耐电压:最小1000 V RMS(AC,60秒)

    3. 产品特点和优势


    - 独特的连接设计:
    - 紧凑的右角结构,适合于空间受限的应用场景。

    - 高可靠性:
    - 通过了RoHS和REACH认证,符合无卤素标准。
    - 经过严格的耐压和绝缘测试,确保在高频率下的稳定性和可靠性。
    - 广泛适用性:
    - 适用于多种柔性电缆类型,支持不同应用场景的灵活选择。

    4. 应用案例和使用建议


    应用场景:
    - 无线通信模块中的天线接口
    - 测试仪器仪表的信号接口
    - 汽车电子系统的内部布线
    使用建议:
    - 在安装前检查电缆切割长度(0.128英寸),以确保最佳接触效果。
    - 使用正确的焊接工艺和清洗方法,以防止损害和性能下降。
    - 注意温度影响,确保在规定的温度范围内使用。

    5. 兼容性和支持


    兼容性:
    - 该插头设计与Würth Elektronik eiSos的其他产品和工具兼容。
    - 适用于多种柔性电缆类型,包括RG174、RG316、RG188。
    支持和服务:
    - Würth Elektronik提供详尽的产品文档和用户指南,确保客户能够正确使用产品。
    - 客户可以联系销售工程师获取更多技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q1: 如何确保插头的焊接质量?
    - A1: 遵循制造商提供的焊接温度曲线,避免其他焊接方法导致的质量问题。

    - Q2: 插头如何处理高温?
    - A2: 确保操作温度不超过规定的最大值(-65°C到+165°C)。
    - Q3: 清洗过程中是否可以使用刷子?
    - A3: 不推荐使用刷子,因为它可能导致功能相关区域变形。推荐手动清洗。

    7. 总结和推荐


    总结:
    - WR-SMB SMB右角插头以其紧凑的设计、高可靠性和广泛的适用性,在一般电子设备中表现出色。
    - 产品通过了多项严格测试,适用于多种高频信号传输场景。
    推荐:
    - 强烈推荐在需要高频信号传输和紧凑设计的空间受限应用场景中使用。

61636021110320参数

参数
最大频率 4GHz
紧固类型 -
端口数 1
触头端接 压接
类型 Female Socket,Plug,Snap-On
阻抗 50Ω
外壳颜色 金色
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装
