691241800008

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2418系列, 8路, 10mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-11012-ND
供应商: Digi-Key
标准整包数: 1

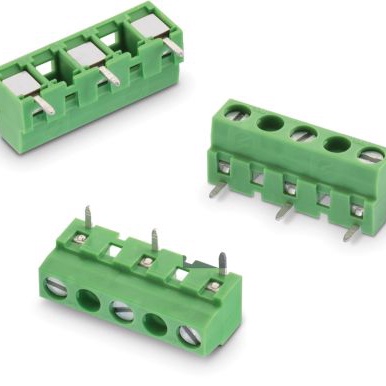

WURTH 接线板-线至板 691241800008

691241800008概述


    产品简介


    电子元器件名称:WR-TBL Serie 2418 - 10.00mm 垂直入口
    产品类型:连接器
    主要功能:该连接器通过上升笼夹(Rising Cage Clamp)设计实现垂直进入,适用于通用电子设备的电气连接。
    应用领域:广泛应用于通用电子设备、家用电器、通信设备、工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 针数 | 8 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 镍 |
    | 端子螺钉材料 | 钢 |
    | 端子螺钉电镀 | 锌 |
    | 绝缘材料 | PA6/66 |
    | 绝缘阻燃等级 | UL94 V-0 |
    | 工作电压 | 300 V至750 V (AC) |
    | 额定电流 | 14 A |
    | 耐压值 | 1600 V至3000 V (AC) |
    | 绝缘电阻 | 20 mΩ |
    | 适用温度范围 | -30 °C 至 +120 °C |

    产品特点和优势


    1. Rising Cage Clamp 设计:独特的上升笼夹设计确保稳定可靠的电气连接。
    2. 多种规格:提供从 3 针到 10 针的不同型号选择,以适应不同应用需求。
    3. 高安全性:符合 UL 和 VDE 认证标准,确保在高电压和大电流下的安全运行。
    4. 广泛的温度适应性:工作温度范围宽,适用于多种恶劣环境。
    5. 易于安装:简单的插拔操作,提高装配效率。

    应用案例和使用建议


    应用案例
    - 家用电器:如冰箱、洗衣机等内部电气连接。
    - 通信设备:用于路由器、交换机等设备的信号传输。
    - 工业自动化:机器人的电源和信号连接。
    使用建议
    - 安装位置选择:应避免机械冲击,确保连接器不受到过度的压力。
    - 清洁和保养:建议采用无有机酸的清洗剂进行清洁,以防止损坏接点。
    - 温度监控:确保在极端温度环境下正常工作,避免过热或低温影响性能。

    兼容性和支持


    - 兼容性:适用于与 WR-TBL Serie 2418 - 10.00mm 相关的所有配套工具和附件。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:接头松动或接触不良
    - 解决方案:检查螺钉紧固力矩是否达到规定值(0.5 Nm),必要时重新拧紧。
    2. 问题:接触电阻过高
    - 解决方案:检查接点表面是否有污物或氧化层,清洁并重新连接。
    3. 问题:无法顺利插入导线
    - 解决方案:确认导线直径符合规格要求(2.08 mm² 至 0.0509 mm²),并检查导线的端部是否已经正确剥去绝缘层(6 mm)。

    总结和推荐


    综合评估:
    - 优点:该连接器凭借其稳定的连接性能、广泛的温度适应性和高安全性,在多个应用领域表现优异。
    - 不足:需要定期维护,特别是在高温或振动环境下工作时。
    推荐:鉴于其出色的性能和可靠性,我们强烈推荐 WR-TBL Serie 2418 - 10.00mm 连接器用于大多数通用电子设备的应用场景。然而,在使用于对安全性和可靠性要求极高的场合时,需谨慎考虑并进行充分的验证。

691241800008参数

参数
长*宽*高 75mm(长度)*8.1mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691241800008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691241800008数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691241800008 691241800008数据手册

691241800008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2704 ¥ 44.5349
10+ $ 4.446 ¥ 36.8462
50+ $ 4.0248 ¥ 33.3555
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.53
