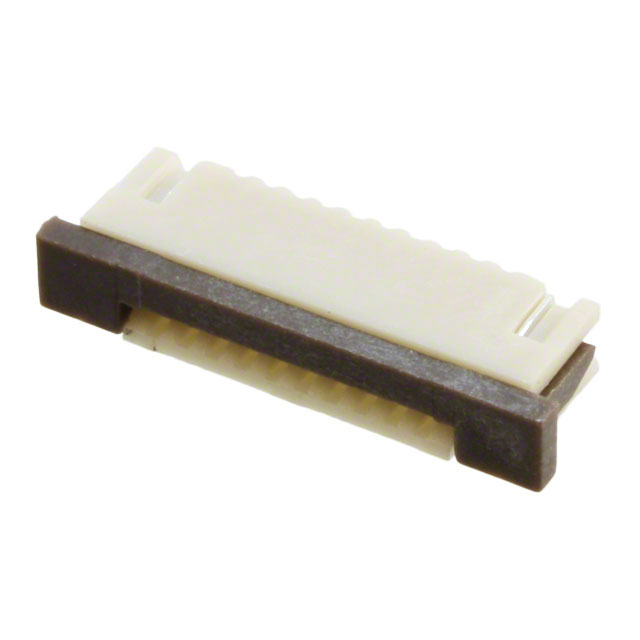

68611014422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距10p FPC连接器, 686系列, 单排, 表面, 焊针
供应商型号: 1641898
供应商: 海外现货
标准整包数: 1
WURTH FFC/FPC连接器 68611014422

68611014422概述

    WR-FPC SMT ZIF Horizontal 技术手册

    1. 产品简介


    WR-FPC SMT ZIF Horizontal 是一款专为通用电子产品设计的柔性印刷电路板(FPC)连接器。该产品具有底部接触、1.00 mm间距的特点,主要用于消费电子、通信设备及工业自动化等领域。

    2. 技术参数


    - 基本尺寸:
    - 长度 L: 17 mm ±0.25 mm
    - 长度 L1: 15 mm ±0.25 mm
    - 长度 L2: 11.1 mm ±0.1 mm
    - 针到针间距 Pl: 9 mm
    - 材料属性:
    - 绝缘体材料:PPS(耐热等级:UL94 V-0)
    - 操作温度范围:-25°C 至 +85°C
    - 接触材料:磷青铜,表面镀锡50 μ" 镍和100 μ" 锡
    - 电气特性:
    - 额定电流:1 A
    - 工作电压:125 V AC
    - 耐压:1分钟内 500 V AC
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 其他特性:
    - 拆卸寿命:可达 25 万次插拔循环
    - 认证:符合RoHS标准,REACH标准,UL认证

    3. 产品特点和优势


    - 高可靠性:经过25万次插拔测试,确保长时间使用的稳定性。
    - 环境适应性:工作温度范围宽广,从-25°C 到 +85°C。
    - 耐用性:材料选择使得连接器具备良好的机械强度和耐高温性能。
    - 高效安装:采用顶部接触方式,便于安装和维护。

    4. 应用案例和使用建议


    - 典型应用场景:智能手机和平板电脑的内部连接,笔记本电脑的柔性线缆连接。
    - 使用建议:
    - 确保安装过程中不施加过大的压力,避免连接器变形。
    - 在焊接时严格按照制造商提供的焊接曲线进行操作,以保证焊接质量和产品寿命。
    - 在使用刷子清洁PCB板时要小心,以免损坏功能区域。

    5. 兼容性和支持


    - 兼容性:此连接器可以与其他指定的Würth Elektronik产品一起使用,提供完整的系统解决方案。
    - 技术支持:用户可以通过Würth Elektronik官网获取产品技术文档、用户手册和常见问题解答,及时获得技术支持。

    6. 常见问题与解决方案


    - Q: 连接器在高湿度环境下出现腐蚀现象?
    - A: 请确保在储存和运输过程中保持适当的环境条件,避免长时间暴露在高湿环境中。如有必要,可采取密封包装以保护产品不受潮气侵袭。

    - Q: 焊接过程中发现焊点不牢固?
    - A: 确认焊接温度曲线是否符合制造商提供的规格,必要时调整焊接设备参数。

    7. 总结和推荐


    综上所述,WR-FPC SMT ZIF Horizontal是一款性能优异且适用范围广泛的连接器产品,尤其适合需要频繁插拔的场合。无论是从产品性能还是用户体验来看,都表现出色。强烈推荐用于对可靠性要求较高的消费电子和通信设备中。
    本文档根据Würth Elektronik eiSos GmbH & Co. KG 提供的技术手册编写而成,如需了解更多详细信息,请访问其官方网站:[www.we-online.com](http://www.we-online.com)。

68611014422参数

参数
间距 1mm
触头镀层
板上高度 3mm
端接 焊盘
外壳颜色 米黄色
连接器/触头类型 底部
针脚数 10pin
扁平柔性类型 FPC
额定电流 1A
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
