691349340002

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距2p插拔式接线端子 反相插头, 3493系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691349340002
供应商: 海外现货
标准整包数: 1

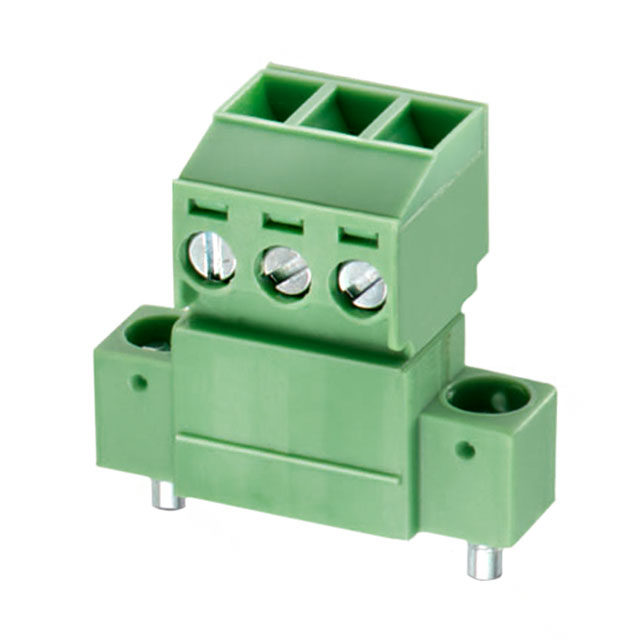

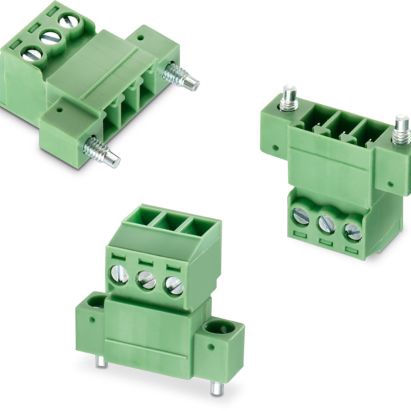

WURTH 接线座- 接头/插头和插口 691349340002

691349340002概述


    产品简介


    SERIE 3493 反插式垂直入线插座
    SERIE 3493 是一种反插式垂直入线插座,适用于各类通用电子设备。它通过提供可靠的连接和稳定的电流传输,满足了各种电气连接的需求。该产品主要应用于工业自动化、汽车电子、通信设备以及各类消费电子产品等领域。

    技术参数


    - 尺寸:A = 3.81 mm x 针数;B = (3.81 mm x 针数) + 0.88 mm;C = 3.81 mm x (针数-1);D = C + 9 mm;E = A + 10.4 mm
    - 材料:绝缘体(PA 66);接触材料(黄铜);接触电镀(锡)
    - 颜色:绿色
    - 电气特性:
    - 额定电流:8A
    - 工作电压:300VAC
    - 耐压:1.6KV
    - 接触电阻:最大 20 mΩ
    - 导线规格:实心导线:30-14 AWG / 0.051-2.08 mm²;绞合导线:30-14 AWG / 0.051-2.08 mm²
    - 扭矩:2.6 Lb-In / 0.29 Nm
    - 焊接过程:符合 JEDEC 的无铅波峰焊接工艺
    - 环境条件:
    - 操作温度范围:-40°C 至 115°C
    - 阻燃等级:UL94-V0
    - 认证:符合 RoHS 和 Lead Free 标准;认证号:E315414

    产品特点和优势


    1. 高可靠性:SERIE 3493 具有极低的接触电阻和强大的耐压能力,确保电路的安全运行。
    2. 广泛的温度适应性:能在极端温度条件下稳定工作,适合严苛的工作环境。
    3. 抗震动设计:设计考虑到了安装时的震动和冲击,确保长期稳定性。
    4. 兼容性强:符合通用电气标准,适用于多种应用场合。
    5. 易于焊接和组装:采用无铅焊接工艺,简化制造流程,提高生产效率。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,SERIE 3493 可以作为关键部件,确保系统的可靠连接和信号传输。
    - 在汽车电子系统中,该插座可用于连接传感器和控制单元,实现高效的数据传输。
    使用建议:
    - 在焊接前,需要进行预热处理,避免因局部高温导致的热应力损坏。
    - 在组装过程中,要确保正确的扭矩设置,避免过度紧固导致接触不良。

    兼容性和支持


    - 兼容性:SERIE 3493 适用于多种工业标准和电气连接需求,可与市场上主流的接线端子兼容。
    - 支持:制造商提供了详细的技术支持和维护服务,用户可以在遇到任何问题时联系技术支持团队。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触面是否清洁,必要时重新焊接。
    2. 问题:耐压不足
    - 解决方案:确认实际工作电压不超过额定值,并检查绝缘层是否有损坏。
    3. 问题:温升过高
    - 解决方案:检查电路是否负载过大,必要时增加散热措施。

    总结和推荐


    综合评估:
    SERIE 3493 是一款设计精良、性能卓越的反插式垂直入线插座。其高可靠性、广泛适用性和良好的环境适应性使其成为工业和消费电子产品中的理想选择。尤其适合对温度敏感和需要高可靠性的应用场合。
    推荐使用:
    我们强烈推荐使用 SERIE 3493,在各种电子设备的连接和电气系统中表现出色。其坚固耐用的设计和可靠的性能使它成为用户的首选。

691349340002参数

参数
长*宽*高 18.02mm(长度)*11mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691349340002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691349340002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691349340002 691349340002数据手册

691349340002封装设计

查看详情并下载
Symbol
Footprint
3D Model
