首页  >  产品百科  >  691233510006

691233510006

产品分类: 接线板-线至板
厂牌: WURTH

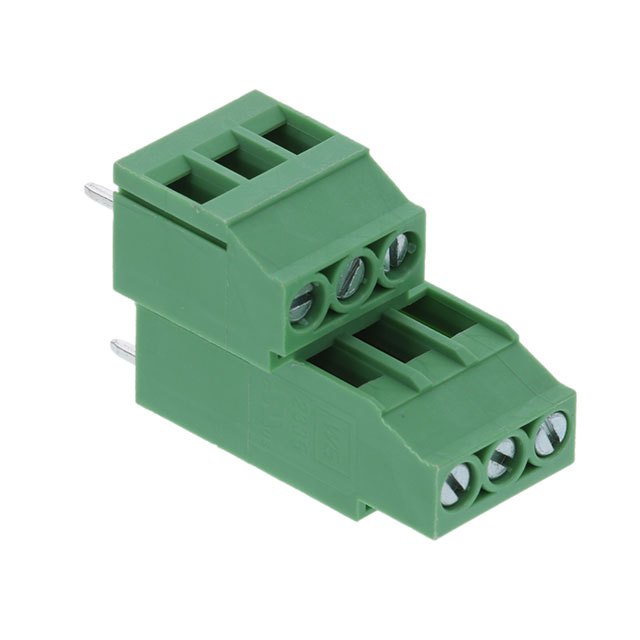

产品描述: Wurth Elektronik PCB端子台 2335系列, 6路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 1919192P
供应商: 海外现货
标准整包数: 2

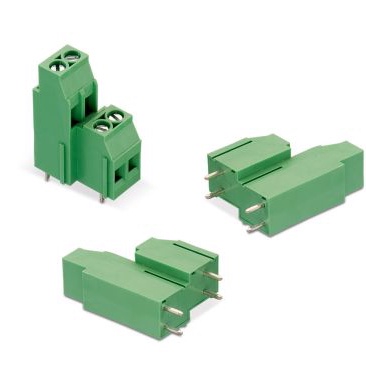

WURTH 接线板-线至板 691233510006

691233510006概述


    产品简介


    本产品为SERIE 2335 - 5.08mm双层水平插入模块化上升笼端子台,符合RoHS标准。它主要用于电子设备中,用于实现电路连接和信号传输。这种端子台广泛应用于各种通用电子产品中,包括工业控制、通信设备、仪器仪表等领域。

    技术参数


    | 参数 | 值 |

    | 材料 | 绝缘体:PA 66 |
    金属外壳:黄铜(CuZn)|
    端子螺丝:镀锌钢 |
    线夹:不锈钢 |
    焊接尾端镀层:锡 |
    | 燃烧等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 工作温度 | -40°C 至 105°C |
    | 电流等级 | 20A |
    | 工作电压 | 300VAC |
    | 耐压值 | 1.6kV |
    | 接触电阻 | 最大20毫欧 |
    | 插拔扭矩 | 4.3磅英寸 / 0.49牛米 |
    | 适用线径 | 实心导线:22-12 AWG |
    多股导线:22-12 AWG |
    | 焊接方式 | 仅适用于无铅波峰焊工艺|

    产品特点和优势


    该SERIE 2335 - 5.08mm双层水平插入模块化上升笼端子台具有以下独特功能和优势:
    - 高可靠性:采用UL认证材料,确保长期可靠运行。
    - 高电流承载能力:20A的电流等级满足大多数应用场景的需求。
    - 耐高温:可在-40°C至105°C的工作环境中稳定工作。
    - 抗腐蚀:端子螺钉和线夹均采用防腐蚀材料。
    - 易于安装和维护:设计简单,安装方便。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:在自动化生产线中,该端子台可以用于连接传感器和执行器。
    2. 通信设备:在电信基站或数据中心中,用于电源分配和信号传输。
    3. 仪器仪表:在医疗设备或科学实验设备中,用于精密测量和信号采集。
    使用建议
    1. 严格遵循焊接工艺:为了保证焊接质量,建议严格按照Würth Elektronik的焊接工艺要求进行焊接。
    2. 避免极端操作条件:尽量避免在高温或低温环境下长时间运行,以免影响产品寿命。
    3. 定期检查和维护:定期检查接触点是否有松动现象,及时更换损坏部件。

    兼容性和支持


    - 兼容性:SERIE 2335 - 5.08mm双层水平插入模块化上升笼端子台专为Würth Elektronik配套产品设计,以确保最佳的连接性能和安全性。
    - 支持和维护:如需技术支持或售后服务,可联系当地销售工程师或通过Würth Elektronik官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:端子台在焊接过程中出现损坏。
    - 解决方案:检查焊接参数是否符合Würth Elektronik的技术规范,并确保焊接设备正常。

    2. 问题:产品无法正常工作。
    - 解决方案:确认所有接线正确且牢固,同时检查外部环境因素如温度、湿度等是否在规定范围内。

    3. 问题:端子台接触电阻过大。
    - 解决方案:清洁端子台表面,确保无污垢或氧化物影响接触效果。

    总结和推荐


    SERIE 2335 - 5.08mm双层水平插入模块化上升笼端子台是一款高性能、高可靠性的电子元器件产品,特别适合需要高电流承载能力和良好环境适应性的应用场景。考虑到其广泛的兼容性和Würth Elektronik提供的优质技术支持,强烈推荐在各种电子设备中使用这款端子台。

691233510006参数

参数
长*宽*高 33.02mm(长度)*22.5mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691233510006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691233510006数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691233510006 691233510006数据手册

691233510006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ ¥ 25.1767
库存: 58
起订量: 18 增量: 0
交货地:
最小起订量为:18
合计: ¥ 453.18
