82541300

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 47V 200A 1 43.24V 5.076KV 38V 30V 1.1J 550pF@1kHz 1206 贴片安装 3.2mm*1.6mm*1.5mm
供应商型号: 82541300
供应商: 国内现货
标准整包数: 1

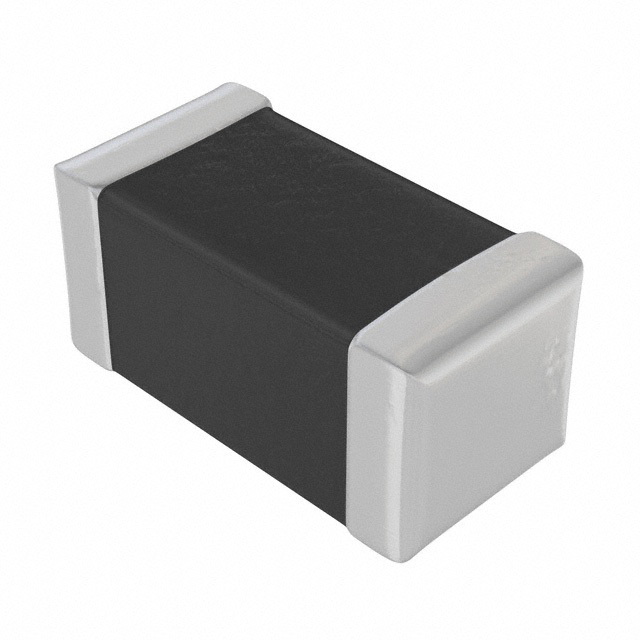

WURTH 压敏电阻 82541300

82541300概述


    产品简介


    WE-VS SMT Varistor(型号:82541300) 是一款适用于一般电子设备的贴片式压敏电阻。其主要功能是提供过电压保护,广泛应用于各种电子设备中,如电源管理、通信设备、工业控制等。

    技术参数


    - 尺寸:
    - 长度:3.2 ± 0.3 mm
    - 宽度:0.5 ± 0.25 mm
    - 最大高度:1.7 mm
    - 厚度:1.6 ± 0.2 mm
    - 推荐焊盘图案:
    - 焊盘长度:1.2 mm
    - 焊盘宽度:2.0 mm
    - 焊盘间距:1.1 mm
    - 焊盘总长:4.2 mm
    - 电气特性:
    - 交流工作电压:最大值为 30 V
    - 直流工作电压:最大值为 38 V
    - 击穿电压:1 mA 下为 47 V ±10%
    - 输入电容:典型值为 550 pF
    - 峰值脉冲电流:8/20 µs 下为 200 A
    - 最大能量吸收:10/1000 µs 下为 1.1 J
    - 最大钳位电压:8/20 µs 下为 85 V
    - 认证:
    - 符合 RoHS 标准
    - 符合 REACH 标准
    - 符合无卤素标准(JESD22-B116 和 IEC 61249-2-21)
    - 工作条件:
    - 运行温度范围:-40°C 至 +85°C
    - 存储条件(原包装内):温度 < 40°C;相对湿度 < 75%

    产品特点和优势


    1. 卓越的保护性能: 具备高达 85 V 的击穿电压和最大 200 A 的峰值脉冲电流能力,能有效应对瞬时过电压。
    2. 高可靠性: 符合国际标准,适用于各种恶劣环境。
    3. 低输入电容: 典型值仅为 550 pF,对电路影响小,适合作为敏感信号线路的保护。
    4. 无卤素材料: 更环保,符合多种国际环保标准。

    应用案例和使用建议


    应用案例: 在电源管理系统中用于防止雷击或浪涌电压对电路的影响。
    使用建议:
    - 使用时确保安装环境温度不超过 85°C。
    - 需要根据具体应用场景选择合适的安装位置,避免阳光直射和其他不利因素。

    兼容性和支持


    该产品设计为通用电子产品使用,无需特别的兼容性调整。厂商提供详尽的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题: 产品无法正常工作。
    - 解决方案: 检查安装环境是否符合规定,特别是温度和湿度。
    2. 问题: 过电压保护功能失效。
    - 解决方案: 确认接线正确,检查是否超出额定工作电压。
    3. 问题: 产品损坏。
    - 解决方案: 确保搬运过程中避免剧烈冲击和跌落。

    总结和推荐


    综合评估: 该款 WE-VS SMT Varistor 性能稳定,保护能力强,适用范围广,且符合严格的环保标准。无论是作为电源保护还是信号线路保护,都是理想的选择。
    推荐使用: 鉴于其优越的性能和广泛的应用范围,强烈推荐在需要可靠过电压保护的电子设备中使用该产品。

82541300参数

参数
压敏电压 47V
最大压敏电压 5.076KV
最大交流电压 30V
最小压敏电压 43.24V
浪涌电流 200A
不同频率时的电容 550pF@1kHz
最大直流电压 38V
能量 1.1J
电路数 1
长*宽*高 3.2mm*1.6mm*1.5mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

82541300厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

82541300数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 82541300 82541300数据手册

82541300封装设计

查看详情并下载
Symbol
Footprint
3D Model
