471001264143

产品分类: 翘板开关
厂牌: WURTH
产品描述: Wurth Elektronik 船型开关, 单刀单掷触点, (开)-关开关
供应商型号: 10B-3806171-4
供应商: 国内现货
标准整包数: 1

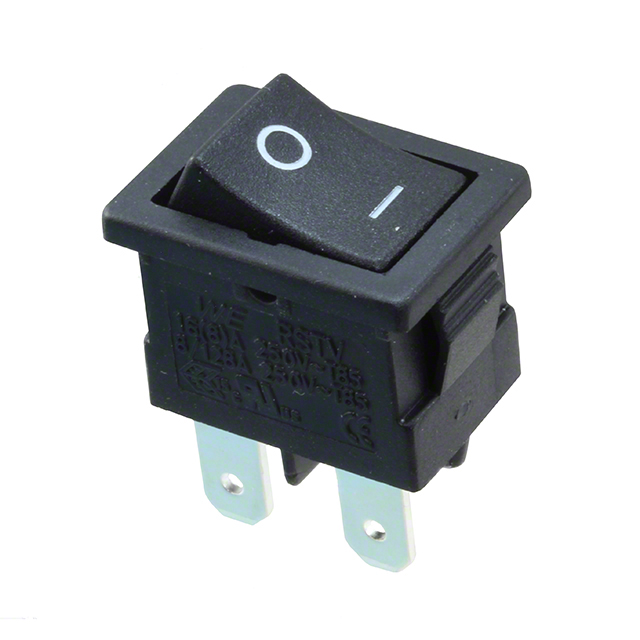

WURTH 翘板开关 471001264143

471001264143概述

    高质量电子元器件技术文章:WS-RSTV 19.2 x 12.9 mm Panel Cut-out Rocker Switch

    1. 产品简介


    WS-RSTV系列是一款用于一般电子设备的面板安装式摇杆开关,设计精巧且耐用,适用于广泛的应用场景。此款开关通过19.2 x 12.9 mm的面板开孔安装,采用0.187"快速连接端子。该电子元器件的主要功能是控制电路的通断状态,具有极高的可靠性及稳定性,适合多种工业和消费电子设备。其典型应用领域包括家电控制、机械设备操作界面以及通信设备等。

    2. 技术参数


    以下为WS-RSTV开关的核心技术规格:
    - 尺寸: 21 mm x 15 mm
    - 额定电流:
    - 电阻负载下:16 A @ 250 V AC
    - 电机负载下:8 A @ 250 V AC
    - 容性负载下:8 A @ 250 V AC
    - 浪涌电流:
    - 电机负载:48 A @ 250 V AC
    - 容性负载:128 A @ 250 V AC
    - 接触电阻: 最大20 mΩ
    - 绝缘电阻: ≥100 MΩ @ 500 V DC
    - 耐压能力:
    - 触点间:1分钟内承受1500 V AC
    - 触点与框架之间:1分钟内承受3000 V AC
    - 机械寿命: 10,000次操作循环
    - 开关模式: 单刀单掷(SPST)
    - 工作温度范围: 0°C 至 +85°C

    3. 产品特点和优势


    WS-RSTV开关凭借其优异的设计和材料选用,在众多同类产品中脱颖而出。其核心特点如下:
    1. 高可靠性和安全性: 符合IEC 61058-1和IEC 61058-1-1标准,适用于对安全性和可靠性要求较高的应用场景。
    2. 结构耐用: 采用PA66材质的外壳,具备良好的阻燃性能(UL94 V-0),确保长期使用中的机械稳定性。
    3. 多功能兼容性: 可轻松切换于电阻、电机和容性负载等多种负载类型,适应性强。
    4. 长使用寿命: 额定操作次数高达10,000次,远超同类产品,减少维护成本。
    5. 环保认证: RoHS合规,符合REACh标准,保证产品的绿色环保属性。

    4. 应用案例和使用建议


    WS-RSTV系列开关常用于家用电器如空调、冰箱的控制面板,以及工业设备的操作界面。以下是一些典型的使用场景及建议:
    1. 家用电器控制: 在设备开机或关闭时,需将开关置于正确位置以确保电路稳定运行。建议优先选择预设的接线方式以减少误操作的可能性。
    2. 机械设备操作: 例如工业机器人手臂控制台上的紧急停止按钮,要求开关具有更高的耐用性与操作力(ON至OFF的最大力可达600 g)。为避免误触,建议在外部加装保护罩。
    3. 通信设备面板: 在高频振动环境下使用时,需特别注意安装位置的稳固性,防止因长期震动导致松动。

    5. 兼容性和支持


    WS-RSTV开关具有广泛的兼容性,可与各种面板尺寸适配。其支持的推荐面板切割尺寸为:
    - 厚度0.75~1.25 mm时:19.2 mm
    - 厚度1.25~2.00 mm时:19.4 mm
    - 厚度2.00~3.00 mm时:19.8 mm
    此外,Würth Elektronik eiSos提供详尽的技术支持文档,包括CAD文件、3D模型下载链接以及各类测试报告(如UV测试和灼热丝测试报告),方便客户进行系统设计与验证。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 问题: 开关在高温环境中工作时频繁跳闸。
    解决方案: 确保开关的工作温度不超过+85°C,检查电路布局以减少热损耗。
    2. 问题: 操作力超出标准值。
    解决方案: 检查安装角度和力度分布是否均匀,必要时更换更合适的支架固定装置。
    3. 问题: 清洗后开关无法正常工作。
    解决方案: 按照手册说明操作,避免直接用水冲洗或在焊接后立即清洗。

    7. 总结和推荐


    WS-RSTV 19.2 x 12.9 mm Panel Cut-out Rocker Switch凭借其出色的性能、耐用性和易用性,是一款值得推荐的电子元器件。无论是家庭用户还是专业工程师,均可从其卓越的性价比和多样化的应用场景中获益。强烈建议在需要高安全性和高可靠性的项目中优先考虑此产品。
    如果您正在寻找一款能够满足严苛需求的面板开关,WS-RSTV无疑是您的理想选择!

471001264143参数

参数
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 16A(AC)
电气寿命 10000Cycles
机械寿命 10000Cycles
开关功能 On-Off
长*宽*高 21mm*12.5mm*16.5mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

471001264143厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

471001264143数据手册

厂牌 PDF简要描述 下载
WURTH 翘板开关 WURTH 471001264143 471001264143数据手册

471001264143封装设计

查看详情并下载
Symbol
Footprint
3D Model
