82557140

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 24V 20A 1 21.6V 27V 18V 14V 50mJ 93pF@1kHz 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 2808128
供应商: 海外现货
标准整包数: 10

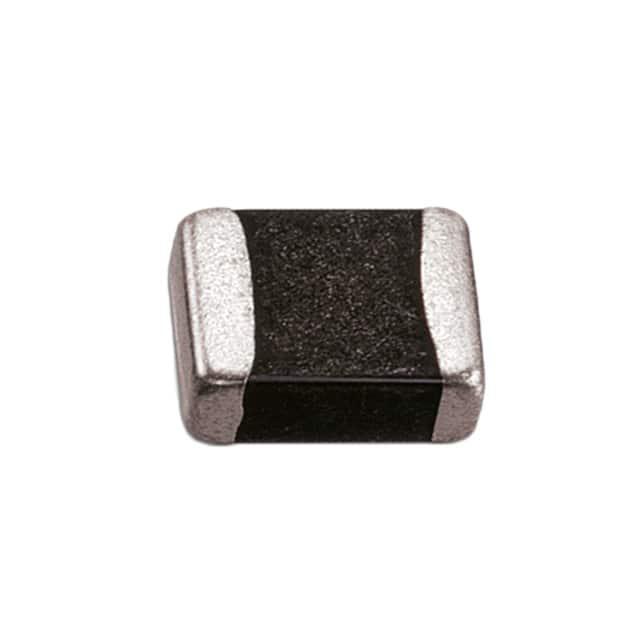

WURTH 压敏电阻 82557140

82557140概述


    产品简介


    WE-VS SMT Varistor (型号:82557140) 是一款专门设计用于一般电子设备的小型贴片压敏电阻器。它主要功能是在电路中提供过电压保护,防止瞬时高电压对电路造成损害。这类器件广泛应用于消费电子、工业控制设备以及通信设备等领域,以确保电路的稳定性和可靠性。

    技术参数


    - 外形尺寸:
    - 长度:0.25 ± 0.15 mm
    - 宽度:0.96 ± 0.12 mm
    - 厚度:0.48 ± 0.07 mm
    - 尺寸比例:30:1
    - 推荐焊盘图案:
    - 焊盘尺寸:0.5 x 0.5 mm
    - 焊盘间距:0.6 mm
    - 焊盘长度:1.5 mm
    - 额定电流 vs 电压曲线:
    - 交流工作电压:14 V max.
    - 直流工作电压:18 V max.
    - 钳位电压:1.0 A @ 8/20 µs 时 40 V max.
    - 最大峰值脉冲电流:8/20 µs 时 20 A max.
    - 最大能量吸收能力:10/1000 µs 时 0.05 J max.
    - 通道输入电容:
    - 1 kHz 时 93 pF 典型值
    - 认证:
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素符合标准
    - 存储条件:
    - 温度:<40°C
    - 湿度:<75%RH
    - 最大工作温度:
    - -40°C 至 +85°C
    - 最高组件温度:
    - +85°C(在最坏条件下)

    产品特点和优势


    WE-VS SMT Varistor (型号:82557140) 主要优势如下:
    - 小巧体积: 适合空间受限的设计。
    - 高可靠性: 在多种工作环境下均能稳定运行。
    - 过电压保护: 能有效吸收瞬态过电压,保护电路免受损害。
    - 环保材料: 采用无卤素材料,符合RoHS和REACH标准。
    - 宽温度范围: 工作温度范围为-40°C至+85°C,适应性强。
    这些特点使其成为各种应用的理想选择,尤其是在需要过电压保护的场合,如电源、通信设备及工业控制系统。

    应用案例和使用建议


    应用案例:
    在一款电源适配器设计中,此款压敏电阻被用于保护电路免受外部电网的电压突变影响。通过实测,该器件能够有效地限制电压峰值,确保设备的安全稳定运行。
    使用建议:
    - 在安装过程中,建议严格按照推荐的焊盘图案进行焊接,以确保最佳的电气性能和机械稳定性。
    - 注意不要让压敏电阻承受超过额定电压的工作条件,否则可能导致其失效。
    - 在恶劣环境条件下使用时,建议进行额外的防护措施,如防水处理。

    兼容性和支持


    兼容性:
    该压敏电阻与大多数常见的表面贴装技术(SMT)兼容,适用于标准的回流焊接工艺。厂商提供了详细的安装指南和焊接参数,确保其与现有制造流程的无缝集成。
    支持:
    制造商Würth Elektronik eiSos GmbH & Co. KG 提供了详尽的技术文档和支持服务,包括产品规格书、焊接指南和使用手册等。客户可以通过其官网或客服渠道获取更多帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接时出现虚焊 | 检查焊盘图案是否正确,重新调整焊接温度和时间 |
    | 设备长时间未使用导致焊点腐蚀 | 确保在使用前进行检查,必要时重新焊接 |

    总结和推荐


    WE-VS SMT Varistor (型号:82557140) 是一款高效且可靠的过电压保护元件,具有紧凑的设计和广泛的适用性。特别适用于需要高可靠性、小体积和环保要求的应用场景。经过严格的测试和验证,它能够满足各类工业和消费电子产品的需求。因此,强烈推荐在需要过电压保护的应用中使用这款压敏电阻。

82557140参数

参数
压敏电压 24V
不同频率时的电容 93pF@1kHz
最小压敏电压 21.6V
能量 50mJ
最大直流电压 18V
最大压敏电压 27V
最大交流电压 14V
浪涌电流 20A
电路数 1
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

82557140厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

82557140数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 82557140 82557140数据手册

82557140封装设计

查看详情并下载
Symbol
Footprint
3D Model
