691373500006B

厂牌: WURTH

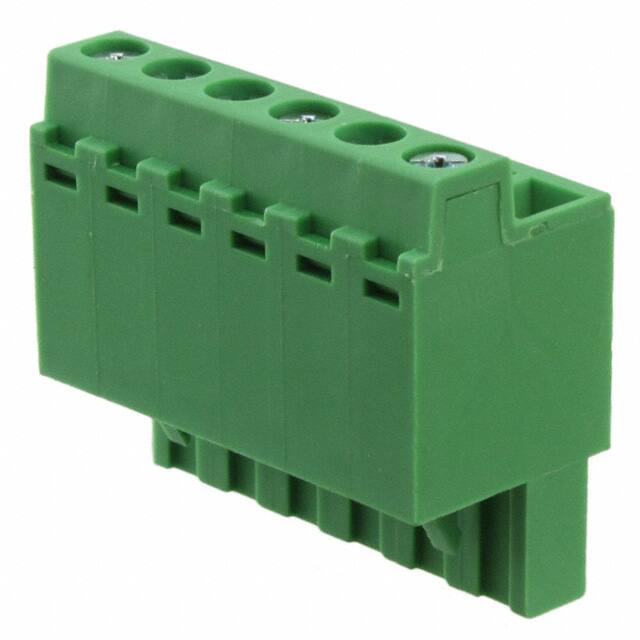

产品描述: Wurth Elektronik 5.08mm间距6p插拔式接线端子 插头, 373B系列, 250 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691373500006B
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691373500006B

691373500006B概述


    产品简介


    SERIE 373B - 5.08 mm Vertical Cable Entry with Stamping Clamp 是一款专为通用电子设备设计的电子元器件。这款连接器主要用于电缆入口,具有压接功能。它通过金属外壳和绝缘材料确保稳定可靠的连接,适用于多种电子设备中,如消费电子、工业控制和通信系统等。

    技术参数


    - 尺寸:5.08 mm 垂直间距
    - 绝缘材料:PA 66(阻燃等级 UL94-V0)
    - 颜色:绿色
    - 金属外壳:镀锌钢
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:“+”型
    - 电线保护装置:镀锌钢
    - 操作温度范围:-40°C 至 105°C
    - 认证:cULus 认证、VDE 认证(E315414 和 40038804)
    - 电流额定值:16 A
    - 工作电压:300 VAC(UL)或 250 VAC(VDE)
    - 耐压:2 kV
    - 接触电阻:最大 20 mΩ
    - 适用线径:
    - 实心线:24-12 AWG(0.205-3.31 mm²)
    - 多股线:24-12 AWG(0.205-3.31 mm²)

    产品特点和优势


    1. 高可靠性:通过 cULus 和 VDE 认证,保证在多种环境下的稳定性。
    2. 耐用性:采用镀锌钢外壳,提高抗腐蚀和机械强度。
    3. 易于安装:支持压接功能,简化装配过程。
    4. 环境适应性强:能够在极端温度范围内(-40°C 至 105°C)正常工作。
    5. 符合环保要求:RoHS 和无铅认证,符合国际环保标准。

    应用案例和使用建议


    应用案例:
    这款连接器广泛应用于各种电子设备中,如家电、工业控制设备和通讯设备。例如,在智能家居控制系统中,该连接器可用于电源连接和信号传输,确保系统的可靠运行。
    使用建议:
    - 在高温或低温环境下使用时,建议进行充分的热循环测试以确保连接器的稳定性和可靠性。
    - 对于多股线,确保适当的剥线长度,避免短路或松动。

    兼容性和支持


    兼容性:
    这款连接器可与其他标准电气连接器和设备配合使用,适用于多种电子系统集成。
    支持和维护:
    制造商提供详细的安装指南和技术支持服务,以帮助用户更好地理解和使用该产品。此外,还可以通过官方渠道获取售后维护和更换服务。

    常见问题与解决方案


    1. 问:如何正确安装该连接器?
    - 答:首先确保线材尺寸符合规格要求,然后按照产品手册的步骤进行安装,注意压接力度和方向。

    2. 问:该连接器是否适合高温环境使用?
    - 答:是的,该连接器可在 -40°C 至 105°C 的温度范围内稳定工作。但在极端高温环境下,建议进行额外的热稳定性测试。

    3. 问:如何判断连接器是否损坏?
    - 答:检查连接器外观是否有破损或变形,也可以通过万用表检测接触电阻,确保其符合技术规格。

    总结和推荐


    综上所述,SERIE 373B - 5.08 mm Vertical Cable Entry with Stamping Clamp 是一款高度可靠且易于安装的电子连接器。它具备高电流承载能力、优良的环境适应性以及多种安全认证,非常适合在广泛的电子设备中使用。推荐用户根据具体应用场景选择合适的型号并遵循相关安装指导,以确保最佳的使用效果。

691373500006B参数

参数
长*宽*高 30.48mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

691373500006B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691373500006B数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691373500006B 691373500006B数据手册

691373500006B封装设计

查看详情并下载
Symbol
Footprint
3D Model
