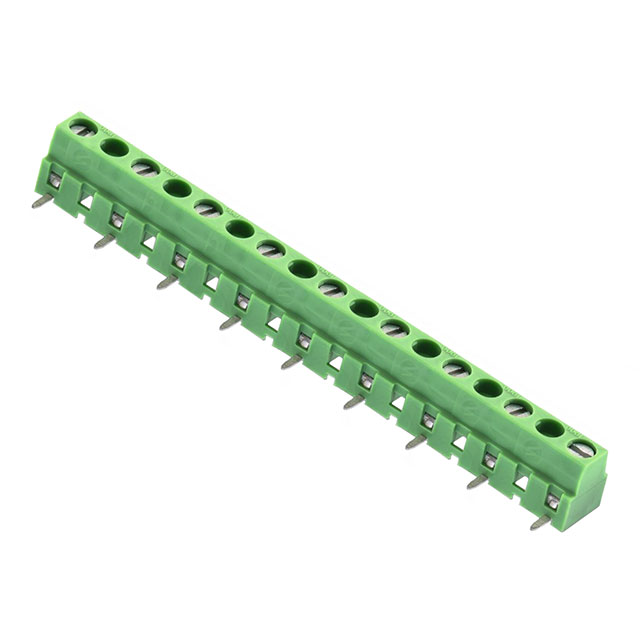

691241800009

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2418系列, 9路, 10mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-11013-ND
供应商: Digi-Key
标准整包数: 1

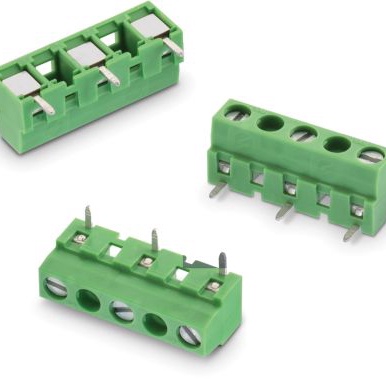

WURTH 接线板-线至板 691241800009

691241800009概述

    电子元器件产品技术手册

    产品简介


    本电子元器件是专门为一般电子设备设计和开发的连接器。该产品编号为691241800009,型号为Serie 2418 - 10.00mm Vertical Entry w. Rising Cage Clamp WR-TBL。该连接器的主要功能是实现电气信号的传输,并广泛应用于一般电子设备中。由于其安全性和可靠性标准较低,因此不适用于需要极高安全性和可靠性的设备,如航空航天、医疗设备等。

    技术参数


    以下是该电子元器件的技术规格和性能参数:
    | 参数 | 规格 |

    | 引脚数 | 9 |
    | 引脚间距 (Pitch P) | 10 mm |
    | 绝缘材料 | PA6/66 |
    | 绝缘材料阻燃等级 | UL94 V-0 |
    | 绝缘颜色 | 绿色 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 镍 |
    | 终端螺丝材料 | 钢 |
    | 终端螺丝电镀 | 锌 |
    | 连接线保护器材料 | 铜合金,表面镀锡镍 |
    | 操作温度范围 | -30°C 至 +120°C |
    | UL认证 | E150931,类别4 |
    | VDE认证 | 40021365,类型CIA |
    电气特性:
    - 额定电流:14 A
    - 工作电压:300-750 V (AC)
    - 耐压能力:1600-3000 V (AC)(1分钟)
    - 接触电阻:20 mΩ
    机械特性:
    - 螺丝型号:M3
    - 最大紧固力矩:0.5 Nm
    - 线剥离长度:6 mm
    线材规格:
    - 固态线截面积(英制):14至30 AWG
    - 固态线截面积(公制):2.08至0.0509 mm²
    - 绞合线截面积(英制):14至30 AWG
    - 绞合线截面积(公制):2.08至0.0509 mm²

    产品特点和优势


    - 高安全性:符合RoHS标准,绝缘材料阻燃等级达到UL94 V-0,能够在较高温度范围内正常工作。
    - 高可靠性:额定电流高达14A,耐压能力出色,确保在各种环境下的稳定性能。
    - 易安装:采用螺丝固定方式,易于安装和维护。
    - 环境适应性强:操作温度范围宽广,从-30°C到+120°C,适合多种应用环境。

    应用案例和使用建议


    该连接器适用于一般电子设备的信号传输,例如工业控制系统、消费电子产品等。在实际使用过程中,应注意以下几点:
    - 保持清洁:避免使用清洗剂直接喷洒,以免损坏连接器的表面。
    - 正确安装:遵循规定的紧固力矩值,以确保连接的稳固性和可靠性。
    - 线缆选择:选择合适的线缆类型和截面,以满足电气要求。

    兼容性和支持


    该产品推荐用于与Würth Elektronik eiSos GmbH & Co. KG提供的其他产品配套使用。如果需要进一步技术支持或定制服务,可以联系当地的销售工程师获取帮助。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查并重新紧固螺丝,确保连接牢固。
    - 问题:无法承受高温
    - 解决方案:确认工作温度在-30°C至+120°C范围内,超出范围可能会影响性能。
    - 问题:线材剥离不当
    - 解决方案:严格按照6 mm的线剥离长度要求进行操作。

    总结和推荐


    总体而言,该电子元器件是一款性能可靠、安装简便的产品,特别适合应用于一般电子设备中。其高安全性、环境适应性和稳定性使其成为许多应用场景的理想选择。如果您正在寻找一款适用于一般电子设备的连接器,这款产品无疑是一个值得考虑的选择。

691241800009参数

参数
长*宽*高 85mm(长度)*8.1mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691241800009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691241800009数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691241800009 691241800009数据手册

691241800009封装设计

查看详情并下载
Symbol
Footprint
3D Model
