首页  >  产品百科  >  444RD21025816

444RD21025816

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 4.5 x 6.8mm, 表面, 单刀单掷
供应商型号: 732-444RD21025816CT-ND
供应商: Digi-Key
标准整包数: 1

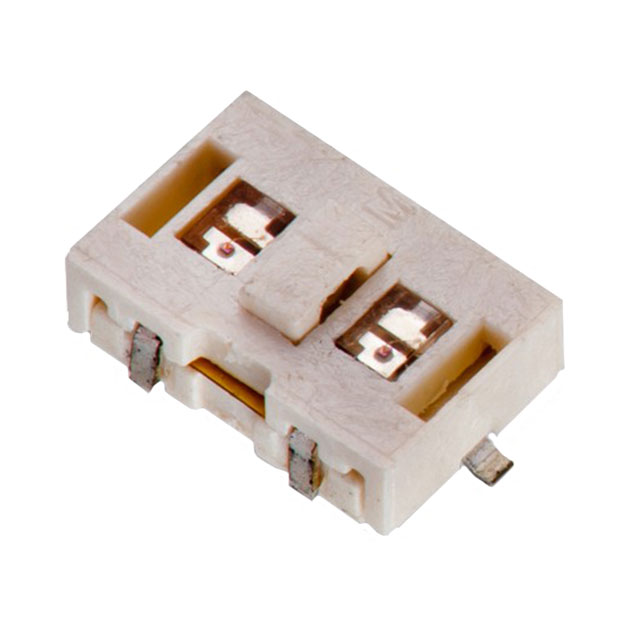

WURTH 轻触开关 444RD21025816

444RD21025816概述


    产品简介


    本电子元件为Würth Elektronik公司设计并开发的6.8x4.5mm SMD贴片式开关(Tact Switch)带集成LED。该产品适用于各种通用电子设备中,能够提供良好的触觉反馈和指示灯功能。这类开关广泛应用于航空航天、汽车控制、医疗设备等领域,因其具有较高的安全性和可靠性。

    技术参数


    基本参数
    - 触发方式:SMD贴片
    - 额定电流:50mA
    - 额定电压:12VDC
    性能参数
    - 接触电阻:初始值最大100mΩ;寿命测试后最大100mΩ
    - 绝缘电阻:最小100MΩ(500VDC)
    - 耐压强度:250VAC(持续1分钟)
    - 行程:0.25mm(±0.2/-0.1 mm)
    - 操作回弹时间:最大10ms
    材料
    - 开关盖:LCP UL 94V-0
    - 按钮:LCP UL 94V-0
    - 框架:LCP UL 94V-0(白色)
    - 触点:不锈钢镀银
    - 端子:黄铜镀银
    - 包装带:聚酰亚胺
    焊接信息
    - 焊接方法:根据JEDEC J-STD 020,热风焊接,最多2次
    - 手工焊接:不超过350°C,最多3秒
    环境条件
    - 存储温度范围:-40°C至+85°C,湿度最大60%
    - 工作温度范围:-40°C至+85°C
    - MLS等级:3级
    - 符合ROHS、REACH标准

    产品特点和优势


    该产品的特点是集成了SMD贴片式开关和LED,能够在狭小的空间内实现多种功能。此外,高绝缘电阻和耐压强度确保了其在各种恶劣环境下的可靠运行。产品材料选择上,使用了耐高温的LCP和不锈钢镀银触点,大大提高了产品的耐用性和抗腐蚀能力。同时,其符合ROHS和REACH标准,是环保型产品的典范。

    应用案例和使用建议


    这种电子元件可以广泛应用于汽车仪表板、智能家居控制系统、医疗设备报警系统等多个领域。例如,在智能门锁系统中,这款开关可作为触发按钮,同时LED指示灯用于状态显示。为了提高使用效率,建议严格按照制造商的焊接规范进行操作,避免过热损伤。此外,应注意存储环境,避免长时间暴露在极端温度下,以延长使用寿命。

    兼容性和支持


    该产品与多数标准SMD贴片设备兼容,适用范围广泛。对于有特殊需求的应用场合,如需要特定亮度或颜色的LED,建议提前与供应商联系,以便获得详细的订购信息。Würth Elektronik提供了全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊锡不均匀 | 确保焊接温度和时间符合JEDEC标准 |
    | 使用一段时间后LED发光强度减弱 | 检查是否超出绝对最大额定值,确认焊接质量 |
    | 设备在高湿度环境中故障率升高 | 确保存储环境符合技术手册要求 |

    总结和推荐


    总体而言,Würth Elektronik公司的这款6.8x4.5mm SMD贴片式开关带集成LED是一款高性能、高可靠性的电子元件,特别适合需要小型化和高集成度的应用场合。无论是对于新项目的设计还是对现有产品的升级,这款产品都是一个理想的选择。建议在实际应用中严格遵守相关技术规范和操作指导,以充分发挥其优势。

444RD21025816参数

参数
电流额定值 -
电压额定值 -
执行器高度 2.5mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6.8mm*4.5mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

444RD21025816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

444RD21025816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 444RD21025816 444RD21025816数据手册

444RD21025816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1808 ¥ 35.3278
50+ $ 4.0061 ¥ 33.8514
250+ $ 3.6972 ¥ 31.2413
500+ $ 3.5802 ¥ 30.2527
库存: 2990
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.32
