62004021121

厂牌: WURTH
产品描述: Wurth Elektronik 2.0mm间距40p双排排针, WR-PHD系列, 直角
供应商型号: 3583794
供应商: 海外现货
标准整包数: 1

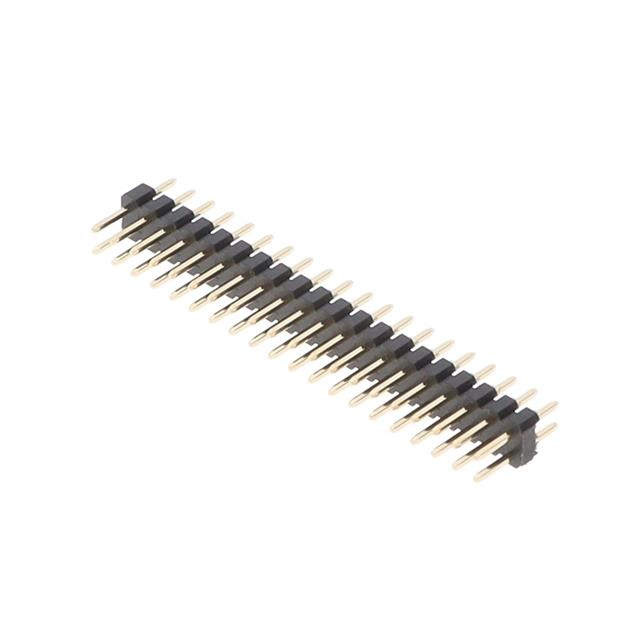

WURTH 矩形连接器 - 针座 - 公插针 62004021121

62004021121概述

    WR-PHD THT Straight Dual Pin Header 技术手册

    1. 产品简介


    产品类型: WR-PHD THT Straight Dual Pin Header
    主要功能: 为电子设备提供稳定的连接接口,适用于一般电子设备的设计与制造。
    应用领域: 广泛应用于各种电子设备,如消费电子、工业自动化控制等,但不适合用于高安全性和高可靠性要求的应用场合(如军事、航空、医疗等领域)。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 针数 | 40
    | 插针间距(中心到中心) | 38 | mm |
    | 长度 | 40 | mm |
    | 推荐孔径(间距) | 2 | mm |
    | 耐用性 | 50 | Cycles |
    | 工作电压 | 200 | V (AC) |
    | 承受电压 | 500 | V (AC) |
    | 额定电流 | 2 | A |
    | 接触电阻 | 20 | mΩ最大 |
    | 绝缘电阻 | 1000 | MΩ最小 |

    3. 产品特点和优势


    - 材料优异: 采用PA9T绝缘材料,具有UL94 V-0阻燃等级,确保在高温环境下的稳定性能。
    - 接触可靠: 铜合金镀金触点设计,保证良好的导电性和耐久性。
    - 宽温范围: 可在-40°C至+105°C温度范围内工作,适应多种环境条件。
    - 插拔寿命长: 能经受50次插拔操作,保证长期稳定的电气性能。
    - 认证齐全: 符合RoHS、REACH标准,并通过UL认证,满足国际环保和安全要求。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子产品,如电视、冰箱、空调等。
    - 工业自动化控制系统,如机器人、传感器、电机驱动器等。
    - 家庭自动化系统,如智能门锁、监控摄像头等。
    使用建议:
    - 确保使用符合制造商推荐的焊接工艺和清洁方式,以避免组件损坏。
    - 注意环境温度和热应力管理,确保组件不会超过其最大允许温度。
    - 在进行PCB装配时,应避免机械碰撞和不当的力操作,以免造成损伤。

    5. 兼容性和支持


    兼容性:
    - 此产品与其他Würth Elektronik eiSos GmbH & Co. KG的产品兼容。
    - 使用前请确保焊接曲线符合制造商的技术规范。
    支持信息:
    - 供应商提供详尽的技术文档和支持,包括焊接指南、清洁建议及故障排查指南。
    - 有疑问可联系销售工程师或技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件焊接不良 | 确保使用推荐的焊接曲线,避免过度热应力。 |
    | 清洗过程中变形 | 避免使用刷子清洗,改用无水酒精等温和清洗剂。 |
    | 存储时间过长导致焊接不良 | 产品应在12个月内使用完毕,存储条件需符合DIN EN 61760-2标准。|

    7. 总结和推荐


    综合评估:
    此款WR-PHD THT直双针排线头是一款适用于一般电子设备的高性能连接器,具备优良的材料特性、接触可靠性和宽广的工作温度范围。它在消费电子、工业自动化等领域具有广泛的应用前景。
    推荐使用:
    尽管它不适用于需要高安全性和高可靠性的应用场景,但对于一般用途的电子设备,它是一个可靠的选择。使用时应遵循制造商的指导和建议,以确保最佳性能和使用寿命。

62004021121参数

参数
排数 2
针脚数 -
触头镀层 - 配接 -
触头镀层厚度 - 配接 -
颜色 黑色
类型 -
间距-配接 -
额定电流 2A
防护等级 -
安装方式 通孔安装
包装方式 袋装

62004021121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62004021121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 62004021121 62004021121数据手册

62004021121封装设计

查看详情并下载
Symbol
Footprint
3D Model
