61206023021

厂牌: WURTH

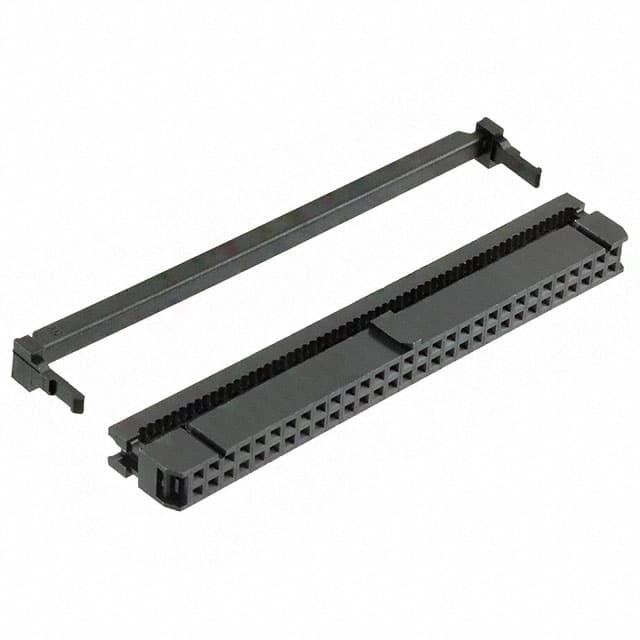

产品描述: Wurth Elektronik IDC连接器, WR-BHD系列, 母座, 60路, 2行, 2.54mm节距, 电缆安装
供应商型号: 10B-2356316-4
供应商: 国内现货
标准整包数: 1
WURTH 矩形连接器 - 自由悬挂/面板安装 61206023021

61206023021概述

    电子元器件产品技术手册

    产品简介

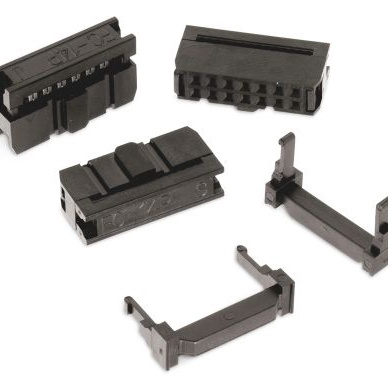

    电子元器件:WR-BHD系列盒盖与IDC连接器
    WR-BHD系列连接器包括两种主要类型的组件:盒盖连接器(Box Header)和IDC平缆连接器(IDC Flat Cable Connector)。这两种连接器广泛应用于各种电子设备中,具有成本效益高、连接可靠的显著特点。该系列产品由Würth Elektronik生产,提供多种规格选项,以满足不同的应用需求。主要应用领域涵盖通信、工业控制、消费电子等多个行业。

    技术参数


    - 电流额定值: 最大电流为3A
    - 工作电压: 250V AC
    - 绝缘电阻: 大于1000 MΩ
    - 介电强度: 500 VAC/min
    - 接触电阻: 最大20 mΩ
    - 适用温度范围: -40°C 至 125°C
    - 焊接温度: 符合JEDEC标准的无铅波峰焊和回流焊
    - 材料: 绝缘体采用PBT,可燃性等级UL94-V0
    - 颜色: 黑色

    产品特点和优势


    - 成本效益高: 利用绝缘位移技术(IDC),无需剥线即可进行永久或可拆卸连接,大幅降低了安装成本。
    - 多功能性: 支持多种安装方式(直角、垂直安装),便于集成到不同类型的电路板中。
    - 高温适应性: 适用于宽广的工作温度范围,能够在极端环境下稳定工作。
    - 高性能: 接触电阻低,能够保证稳定的电力传输,减少信号损失。
    - 环保合规: 符合RoHS标准,符合环保要求。

    应用案例和使用建议


    应用案例:
    WR-BHD系列连接器被广泛应用于工业控制系统和通信设备中。例如,在某工业自动化设备中,WR-BHD连接器用于将多个传感器模块连接至主控制器,确保了数据传输的可靠性。
    使用建议:
    - 确保正确选择连接器的针数和型号,以匹配具体的应用需求。
    - 在焊接过程中,建议使用合适的焊接温度设置,以确保良好的电气连接。
    - 使用时应注意连接器的防护措施,避免因过热或其他原因导致损坏。

    兼容性和支持


    WR-BHD系列连接器设计具有广泛的兼容性,可以与其他标准IDC平缆和连接器配合使用。Würth Elektronik提供了详细的技术文档和支持服务,用户可以在其官方网站上查找相关资料和下载技术手册。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查焊接质量和接触点是否有氧化,必要时重新焊接或清洁接触点。

    - 问题2: 连接器易脱落
    - 解决方案: 确认锁紧机构是否完好,必要时更换连接器。

    总结和推荐


    WR-BHD系列连接器以其优异的性能、多样的规格选择和广泛的应用领域,在市场上具有很强的竞争力。其低成本、易于安装的特点使其成为电子设备制造商的优选之一。综上所述,推荐使用WR-BHD系列连接器,以满足您的连接需求。

61206023021参数

参数
线规 28 AWG
颜色 黑色
触头镀层
间距 2.54mm
排数 2
触头镀层厚度 -
电缆端接 IDC
类型 Receptacle
针脚数 60pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

61206023021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61206023021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 自由悬挂/面板安装 WURTH 61206023021 61206023021数据手册

61206023021封装设计

查看详情并下载
Symbol
Footprint
3D Model
