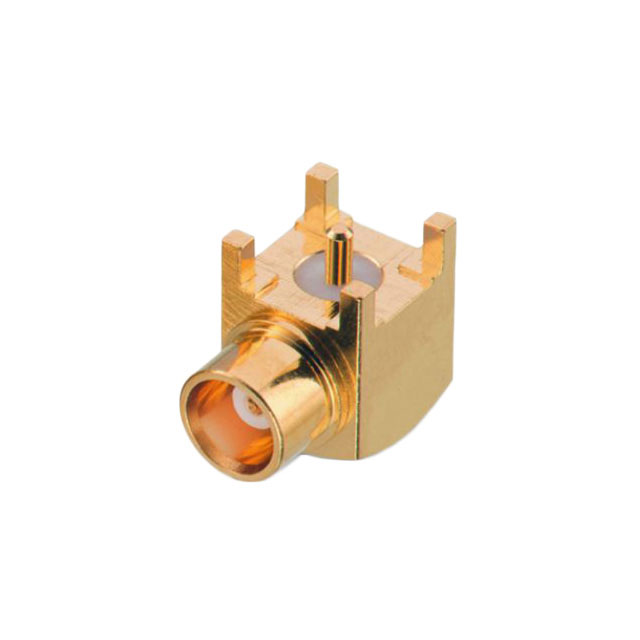

60611002111501

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik MCX连接器母头 同轴连接器, WR-MCX系列, 通孔安装, 50Ω阻抗, 焊接端接
供应商型号: 732-14170-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴连接器(RF) 60611002111501

60611002111501概述

    WR-MCX MCX PCB THT Jack: A Comprehensive Overview

    1. 产品简介


    WR-MCX MCX PCB THT Jack 是一款适用于通用电子设备的射频连接器。该产品主要用于电路板上,具有多种电气特性和良好的机械稳定性。该连接器特别适用于通信设备、仪器仪表和其他需要高可靠性连接的应用场景。

    2. 技术参数


    - 外形尺寸:直径 0.96 mm,长度 6 mm,焊脚高度 3.94 mm
    - 材料属性:
    - 绝缘体材料:PTFE(聚四氟乙烯)
    - 绝缘体颜色:白色
    - 中心接触材料:铍铜
    - 中心接触镀层:金,最小厚度 0.076 µm,底层镍
    - 外壳材料:黄铜
    - 外壳镀层:金,最小厚度 0.076 µm,底层镍
    - 电气特性:
    - 阻抗:50 Ω(频率范围 DC 至 6 GHz)
    - 工作频率:DC 至 6 GHz
    - 电压驻波比(VSWR):最大值 1.3(频率范围 DC 至 6 GHz)
    - 插入损耗:最大值 0.25 dB(频率范围 DC 至 6 GHz)
    - 绝缘电阻:500 V (DC) 下 120 秒内,最小值 1000 MΩ
    - 接触电阻:初始值最大 5 mΩ,测试后最大 15 mΩ
    - 耐压:500 V (AC) 下 60 秒内,最小值 750 V (RMS)
    - 工作电压:最大值 335 V (RMS)

    3. 产品特点和优势


    - 阻抗匹配:50 Ω 的阻抗确保了信号传输的高效性和稳定性。
    - 高可靠性和耐用性:通过了严苛的机械测试,寿命长达 500 次插拔循环。
    - 温度适应性强:工作温度范围为 -55°C 至 +155°C,适合各种恶劣环境下的使用。
    - 兼容性:符合 IEC 61169-36 标准,与现有系统无缝集成。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:如移动通信基站、无线路由器等。
    - 医疗设备:用于需要高可靠性的医疗设备,如生命监测仪。
    - 航空航天设备:如卫星通讯系统,要求高可靠性和耐极端环境。
    使用建议:
    - 安装位置选择:尽量避免重叠的 PCB 设计,防止机械冲击导致损坏。
    - 焊接方法:遵循 Würth Elektronik 提供的波峰焊接曲线,确保焊接质量。
    - 维护保养:定期检查接触区域是否有磨损或腐蚀,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:设计用于与其他 Würth Elektronik 产品配合使用,确保良好的电气和机械兼容性。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括详细的使用指南和技术文档,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q: 如何避免连接器在焊接过程中受损?
    - A: 确保焊接温度和时间符合 Würth Elektronik 提供的焊接曲线,不要使用超出规范的温度。

    - Q: 如何清洁连接器以避免影响性能?
    - A: 使用有机酸含量低且不残留的清洗剂进行清洁,避免使用强酸或强碱性溶液。

    - Q: 连接器如何存储以保持最佳状态?
    - A: 存储于原包装中,保持干燥并存放在阴凉处,最长存储时间为 12 个月。

    7. 总结和推荐


    WR-MCX MCX PCB THT Jack 是一款高性能的射频连接器,适用于各种对可靠性要求高的应用场景。它的高阻抗匹配、宽工作温度范围以及长期稳定的使用寿命使其成为通信设备和其他高要求电子系统的理想选择。综合考虑,我们强烈推荐使用这款产品,尤其对于需要在严苛环境中工作的应用场合。

60611002111501参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 托盘
