7447055

产品分类: 功率电感
厂牌: WURTH
产品描述: 150μH
供应商型号: ET-3812775
供应商: 海外现货
标准整包数: 1

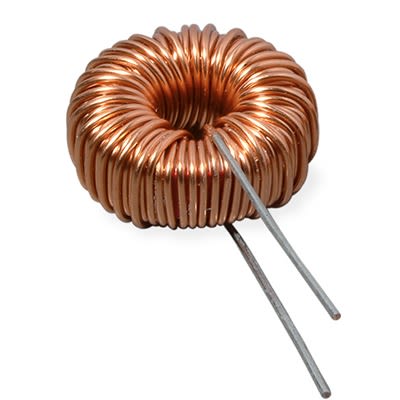

WURTH 功率电感 7447055

7447055概述


    产品简介

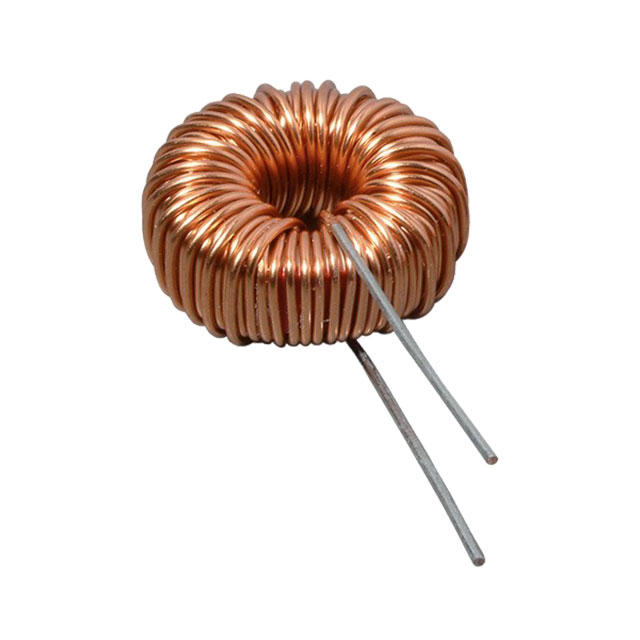

    WE-FI Leaded Toroidal Line Choke 是一款专为通用电子产品设计的扼流圈。该组件的主要功能是过滤电流波动和抑制电磁干扰(EMI),常用于电源线路和信号线路上。它的应用场景广泛,包括通信设备、计算机、工业控制设备及家用电器等领域。

    技术参数


    - 尺寸:15.0 mm ±1.0 mm(长);26.0 mm 最大值,13.0 mm 最小值(宽);10.0 mm ±1.5 mm(高)
    - 孔径图案:直径 1.0 mm 引脚孔
    - 额定电流:最大 5.4 A(ΔT = 40 K)
    - 直流电阻:最大 0.042 Ω(@ 20 °C)
    - 标称电感:150 μH(@ 10 kHz/ 5 mA)
    - 电感容差:±20%
    - 认证:符合 RoHS(2011/65/EU&2015/863)、REACh([EC]1907/2006)和无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)
    - 工作温度范围:环境温度 -40°C 至 +65°C;操作温度 -40°C 至 +105°C
    - 存储条件:在原始包装内,温度 < 40°C,湿度 < 75% RH
    - 潮敏等级(MSL):1 级

    产品特点和优势


    WE-FI Leaded Toroidal Line Choke 具备多种独特功能和优势,使其在市场上具有很强的竞争力。其关键特性包括:
    - 高可靠性:通过严格的质量控制流程和国际标准认证,确保产品的长期稳定性和可靠性。
    - 优秀的电磁干扰抑制能力:设计用于抑制和过滤电流波动,减少对其他电子设备的干扰。
    - 宽泛的工作温度范围:从 -40°C 到 +105°C 的工作温度范围,使产品适用于各种恶劣环境。
    - 出色的机械稳定性:即使在强磁场下,也能保持稳定的电气性能。

    应用案例和使用建议


    该产品适用于多种应用场景,如电源滤波、信号处理等。例如,在计算机电源供应系统中,它可以有效过滤输入电压中的高频噪声,提高系统的稳定性。在使用过程中,建议遵循以下几点以获得最佳效果:
    - 适当散热:考虑到产品的温升特性,需要提供足够的散热措施以避免过热导致性能下降。
    - 正确安装:确保产品正确安装在电路板上,避免任何物理损伤。

    兼容性和支持


    WE-FI Leaded Toroidal Line Choke 与其他常见的电子元器件高度兼容,可以无缝集成到现有的电路设计中。制造商 Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和维护服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - Q: 产品在长时间高温环境下运行时会怎样?
    - A: 在极端条件下,可以通过增加散热措施来减缓温度上升,防止产品性能衰减。
    - Q: 如何确定产品适合特定的应用环境?
    - A: 需要根据具体的应用需求和环境参数,评估产品的电气特性、温度耐受性和其他关键参数是否满足要求。
    - Q: 使用过程中出现噪音怎么办?
    - A: 可能是由于音频频率信号导致的磁致伸缩效应引起,可以尝试更换不同的安装位置或者使用隔音材料。

    总结和推荐


    综上所述,WE-FI Leaded Toroidal Line Choke 是一款高性能、可靠性和适应性强的产品,适用于多种电子设备的电磁干扰抑制和电流过滤。无论是设计初期还是后期维护,都能获得良好的支持和服务。因此,我们强烈推荐该产品给寻求高质量、高性能电子元件的客户。

7447055参数

参数
测试频率 -
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 -
Q值 -
包装方式 散装

7447055厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447055数据手册

厂牌 PDF简要描述 下载
WURTH 功率电感 WURTH 7447055 7447055数据手册
