691317410006

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距6p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 1912152
供应商: 海外现货
标准整包数: 2

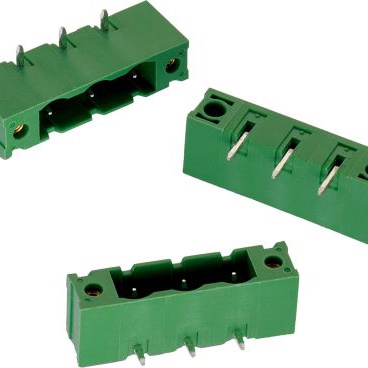

WURTH 接线座- 接头/插头和插口 691317410006

691317410006概述


    产品简介

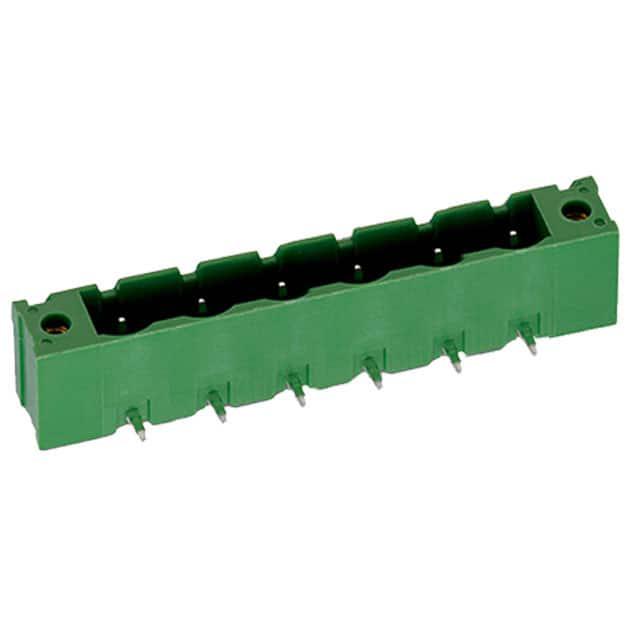

    SERIE 3174是一款专为PCB(印刷电路板)设计的7.62毫米水平闭式接头,配备了加固的翼片。这种接头在紧凑空间中提供高效连接,适用于多种电子设备中,例如通信设备、工业控制系统、家电设备等。

    技术参数


    - 材料:
    - 绝缘体:PBT(聚对苯二甲酸丁二醇酯)
    - 接触体:黄铜
    - 焊尾镀层:锡
    - 翼片螺母:黄铜 M2.5
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 工作温度范围: -40°C 至 105°C
    - 认证: cULus 认证编号 E315414
    - 电气特性:
    - 额定电流: 20A
    - 工作电压: 300VAC
    - 耐压值: 1.6kV
    - 接触电阻: ≤20毫欧
    - 机械特性:
    - 节距: 7.62mm
    - 焊接工艺: 波峰焊接工艺
    - 包装: 每盒装25个

    产品特点和优势


    SERIE 3174接头的独特之处在于其坚固的设计,尤其是配备的翼片加强了结构稳定性,使其能够在严苛的环境中可靠运行。此外,该接头采用先进的黄铜材料和高耐热塑料制成,符合ROHS标准,使其成为环保型产品。其高电流承载能力和良好的绝缘性能,使得SERIE 3174广泛适用于各种高要求的应用场景。

    应用案例和使用建议


    应用案例
    1. 工业控制: 在自动化生产线中,SERIE 3174接头常用于连接传感器和执行器,确保信号传输稳定可靠。
    2. 家用电器: 在空调、洗衣机等家用电器中,SERIE 3174可确保关键电路连接的稳定,提高设备的可靠性。
    3. 通信设备: 在基站设备中,SERIE 3174可以承受大电流负载,保障系统的稳定运行。
    使用建议
    - 在安装过程中,确保所有连接部位清洁,避免灰尘和污垢影响接触效果。
    - 建议使用波峰焊接工艺进行焊接,以保证焊点质量,确保接头在长期使用中的可靠性。
    - 定期检查连接部位是否有腐蚀现象,及时更换或维护。

    兼容性和支持


    SERIE 3174接头设计时考虑到了广泛的兼容性,可以方便地集成到现有的电子设备中。制造商提供了详尽的技术支持文档和在线服务,帮助客户快速解决问题,确保产品在使用过程中的稳定性和可靠性。

    常见问题与解决方案


    1. 问题: 接触电阻偏高。
    - 解决方案: 检查焊接点是否有氧化现象,确保焊接面干净。如果仍存在问题,建议重新焊接。

    2. 问题: 高温环境下接头过热。
    - 解决方案: 确保电路布局合理,避免过度负荷。可以增加散热装置或选择更大容量的接头型号。

    总结和推荐


    SERIE 3174接头凭借其坚固的设计、可靠的电气性能以及宽泛的工作温度范围,成为工业和消费电子产品中的理想选择。其出色的环境适应能力和良好的可靠性,使得它能够应对各种复杂的工作环境。强烈推荐在需要高性能和高稳定性的应用场景中使用该产品。

691317410006参数

参数
长*宽*高 7.62mm(长度)*12mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691317410006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691317410006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691317410006 691317410006数据手册

691317410006封装设计

查看详情并下载
Symbol
Footprint
3D Model
