61004021821

厂牌: WURTH
产品描述: Wurth Elektronik 2.54间距40p双排排母 smt 包容式双排插座, WR-PHD系列, 直角, 表面
供应商型号: 2053122
供应商: 海外现货
标准整包数: 11

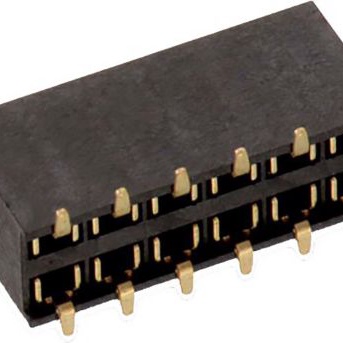

WURTH 矩形连接器 - 针座 - 插座/母插口 61004021821

61004021821概述

    电子元器件产品技术手册概览
    本文档对一种2.54mm双面贴片插座头(PHD 2.54MM DUAL SMT SOCKET HEADER)进行了详细介绍。该产品广泛应用于消费电子、工业自动化、汽车电子等领域,提供稳定的电气连接解决方案。通过对其技术参数、特点及应用案例的深入分析,帮助用户更好地理解并选择适合的应用方案。

    1. 产品简介


    产品类型:2.54mm双面贴片插座头
    主要功能:提供可靠的电气连接
    应用领域:消费电子、工业自动化、汽车电子、医疗设备等

    2. 技术参数


    - 尺寸:A4图纸
    - 公差:±0.2(.X);±0.15(.XX)
    - 材料:
    - 绝缘体:PA 9T
    - 燃烧等级:UL94-V0
    - 最高温度:260°C 10秒
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压
    - 接触镀层:金
    - 质量等级:CECC 75 301-802, Class 3
    - 节距:2.54mm
    - 环境参数:
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:无铅和RoHS认证
    - 电气参数:
    - 最大电流:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 耐电压:600V AC/MIN
    - 接触电阻:20 mΩ最大
    - 焊接参数:符合JEDEC无铅回流焊规范
    - 包装方式:管装

    3. 产品特点和优势


    - 可靠性高:通过严格的CECC 75 301-802质量标准认证,确保长期稳定使用。
    - 兼容性强:适用于多种工业标准和设计要求。
    - 稳定性好:能在极端环境下保持稳定的电气性能。
    - 便于安装:采用贴片式设计,简化安装过程。

    4. 应用案例和使用建议


    应用案例:该产品常用于各类消费电子产品(如智能手表)、工业控制设备、医疗监测设备中的信号传输。
    使用建议:在设计电路板时,需考虑PCB布局以保证良好的电气性能和散热效果。在焊接过程中,遵循JEDEC无铅回流焊规范进行操作,避免过高的焊接温度对组件造成损伤。

    5. 兼容性和支持


    - 兼容性:与市面上常见的连接器相兼容,易于与其他设备集成。
    - 支持和服务:制造商提供详尽的技术文档和售后服务,包括技术咨询和故障排除。

    6. 常见问题与解决方案


    - 问题1:接触不良
    解决方案:检查焊接质量和接触点是否有氧化现象,必要时重新焊接。
    - 问题2:耐电压不足
    解决方案:确认工作电压不超过规格值,必要时更换额定值更高的产品。

    7. 总结和推荐


    综上所述,这款2.54mm双面贴片插座头凭借其卓越的电气性能和广泛的适用性,在众多应用场景中表现出色。无论是对于消费电子还是工业自动化领域,它都是一款值得推荐的产品。使用时请注意环境条件和工艺规范,以充分发挥其性能优势。

61004021821参数

参数
针脚数 -
颜色 黑色
额定电流 3A
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接 -
触头镀层厚度 - 配接 -
排数 2
类型 SMT母双排插座
安装方式 贴片安装
应用等级 工业级
包装方式 管装

61004021821厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61004021821数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 61004021821 61004021821数据手册

61004021821封装设计

查看详情并下载
Symbol
Footprint
3D Model
