691361300019

厂牌: WURTH

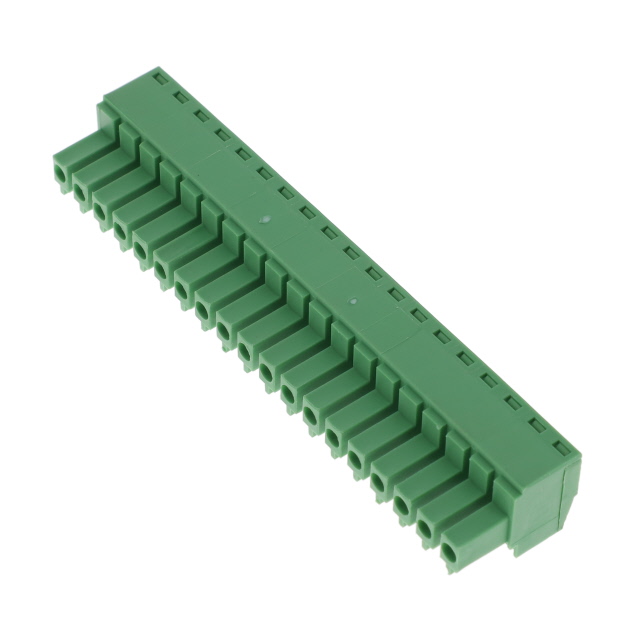

产品描述: Wurth Elektronik 3.81mm间距19p插拔式接线端子 插头, 361系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691361300019
供应商: 海外现货
标准整包数: 1

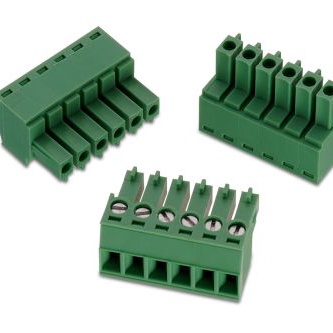

WURTH 接线座- 接头/插头和插口 691361300019

691361300019概述


    产品简介


    产品名称:垂直电缆入口插头系列 361
    该产品是一款专为通用电子产品设计的垂直电缆入口插头,适用于广泛的工业和消费电子领域。它采用高质量材料制造,确保稳定可靠的工作性能,广泛应用于家电、工业控制设备、自动化系统等场合。

    技术参数


    以下是该产品的详细技术参数列表:
    - 绝缘材料:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢“-”槽型
    - 线缆保护罩:PhBz 镀锡
    - 操作温度范围:-40°C 至 105°C
    - 合规性:无铅,符合RoHS标准
    - 认证标准:
    - E315414
    - 40023195
    - 电流等级:10A / 10.5A
    - 工作电压:300VAC
    - 耐压等级:1.6KV / 2.5KV
    - 接触电阻:最大20 mOhm
    - 固态导线尺寸:26-16 AWG / 0.129-1.31 mm²
    - 绞合导线尺寸:26-16 AWG / 0.129-1.31 mm²
    - 扭矩:3.0 lb-in / 0.34 Nm
    - 剥线长度:6-7 mm
    - 螺纹:M2
    - 节距:3.81 mm

    产品特点和优势


    该垂直电缆入口插头系列361具有以下特点和优势:
    - 高可靠性:通过严格的测试和认证,确保在极端环境下的稳定性能。
    - 易于安装:坚固耐用的设计使其安装简便,降低安装成本。
    - 广泛适用性:适用于多种工业和消费电子产品,如家用电器、工业控制系统和自动化系统。
    - 安全合规:符合RoHS和无铅标准,满足环保要求。

    应用案例和使用建议


    根据手册中的描述,该插头可以用于各种家用电器和工业设备中。例如,在空调和洗衣机等家电中,确保电缆连接的稳固和安全;在工业自动化控制系统中,提供可靠的信号传输通道。为了提高安全性,建议在安装过程中严格按照手册中的指引进行操作,并定期检查电缆连接的稳固性和导电性能。

    兼容性和支持


    该垂直电缆入口插头与同类产品具有良好的兼容性,可以在大多数标准连接器系统中无缝集成。制造商提供了全面的技术支持和维护服务,包括详细的安装指南和技术咨询,确保客户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    - 问题:安装时发现接触不良。
    - 解决方案:请确保按照手册中的安装步骤操作,特别是剥线长度要准确,螺丝要拧紧到规定的扭矩值。

    - 问题:工作温度超出规定范围。
    - 解决方案:请避免将产品置于极端温度环境中,以防止损坏。如需在高温或低温环境下使用,请咨询技术支持。

    总结和推荐


    综上所述,该垂直电缆入口插头系列361凭借其高可靠性、易安装性和广泛的适用性,在众多电子设备中表现出色。我们强烈推荐该产品用于各种需要高质量电缆连接的应用场景。对于任何疑问或技术支持需求,厂商提供的支持服务都是一个很好的资源。

691361300019参数

参数
长*宽*高 72.39mm(长度)*15.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691361300019厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691361300019数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691361300019 691361300019数据手册

691361300019封装设计

查看详情并下载
Symbol
Footprint
3D Model
