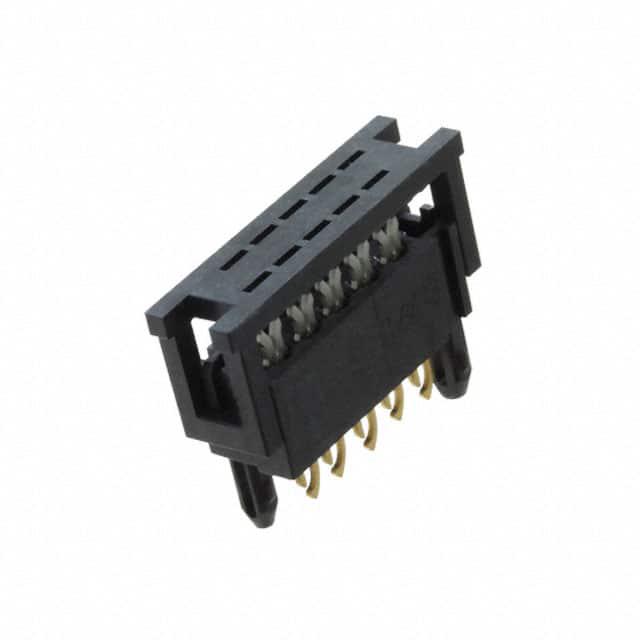

490107671012

厂牌: WURTH
产品描述: Wurth Elektronik IDC连接器, 公插, 10路, 2行, 2.54mm节距, 通孔
供应商型号: 1973357
供应商: 海外现货
标准整包数: 25
WURTH 矩形连接器 - 板载/直接线对板 490107671012

490107671012概述

    WR-WST REDFIT IDC SKEDD Connector 技术手册

    1. 产品简介


    WR-WST REDFIT IDC SKEDD Connector 是一款专为通用电子设备设计的连接器。这类连接器广泛应用于工业自动化、通信设备和消费电子产品等领域。主要功能是通过绝缘位移接触(IDC)技术实现电缆与电路板之间的快速连接,而无需焊接操作。

    2. 技术参数


    - 尺寸: 尺寸数据包括多个规格,如10.45 mm x 14.95 mm、5.6 mm x 8.25 mm 等。详细的长度和宽度参见技术手册。
    - 引脚数: 10 针。
    - PCB 布局: 推荐的PCB布局数据,如2.5 mm、2.54 mm、1.23 mm 等。
    - 绝缘材料: LCP,符合 UL94 V-0 的阻燃等级。
    - 接触材料: CuNiSi,金(SKEDD)、锡(IDC)镀层。
    - 工作环境: 操作温度范围为 -25°C 至 +105°C。
    - 电气特性: 额定电流 1 A,工作电压(永久应用)为 100 V (AC),接触电阻最大值为 10 mΩ。
    - 机械特性: 微断路(振动测试)下的中断时间≤ 1μs;永久应用下的对接循环寿命为 10 次;调试、编程应用下的对接循环寿命为 50 次。

    3. 产品特点和优势


    - 快速连接: 无需焊接即可完成电缆与电路板的连接,提高组装效率。
    - 可靠性高: 具有较高的接触电阻和绝缘电阻,适合严苛环境应用。
    - 温度适应性强: 能够在 -25°C 到 +105°C 的温度范围内稳定工作。
    - 兼容性好: 专门设计与Würth Elektronik的产品配合使用,确保可靠性。

    4. 应用案例和使用建议


    - 工业自动化: 在需要快速连接多根导线的应用场景中表现优异,如工厂自动化设备中的传感器连接。
    - 通信设备: 在要求高频信号传输的通信设备中,表现出良好的性能稳定性。
    - 使用建议: 使用前确保将电缆压接到 IDC 侧,再插入 PCB;注意避免弯曲电缆直接在连接器边缘进行;建议使用专用工具进行插拔操作以确保使用寿命。

    5. 兼容性和支持


    - 兼容性: 该产品专为Würth Elektronik的配套工具和组件设计,不保证与其他非Würth Elektronik产品兼容。
    - 支持: 客户可以联系现场销售工程师或内部销售人员获取技术支持和信息。

    6. 常见问题与解决方案


    - 问题: 插拔过程中过度用力导致接触不良。
    - 解决办法: 使用专用工具插拔,严格按照推荐的对接角度进行操作。
    - 问题: 温度上升导致性能下降。
    - 解决办法: 确保在额定的工作温度范围内使用,避免长时间过热。

    7. 总结和推荐


    优点

    总结

    :
    - 快速连接技术简化安装过程。
    - 高可靠性和宽工作温度范围使其适用于多种严苛环境。
    - 专门为工业和通信设备设计,提供可靠的信号传输。
    推荐结论:
    鉴于其高效、可靠和易于安装的特点,WR-WST REDFIT IDC SKEDD Connector 是需要快速连接多根导线且对性能稳定性有较高要求的应用的理想选择。强烈推荐用于工业自动化和通信设备中。

490107671012参数

参数
类型 Ribbon Cable
颜色 黑色
电缆间距 1.27mm
排数 2
触头镀层
电缆端接 IDC
针脚数 10pin
触头镀层厚度 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

490107671012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

490107671012数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 板载/直接线对板 WURTH 490107671012 490107671012数据手册

490107671012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 13.7096
50+ ¥ 13.0935
100+ ¥ 12.8928
库存: 49
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 342.74
直接购买
加入购物车
