744834405

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 5 mH L绕线电感, Idc 4A, Rdc 50mΩ, 32.5 x 28 x 22mm
供应商型号: 2066859
供应商: 海外现货
标准整包数: 1

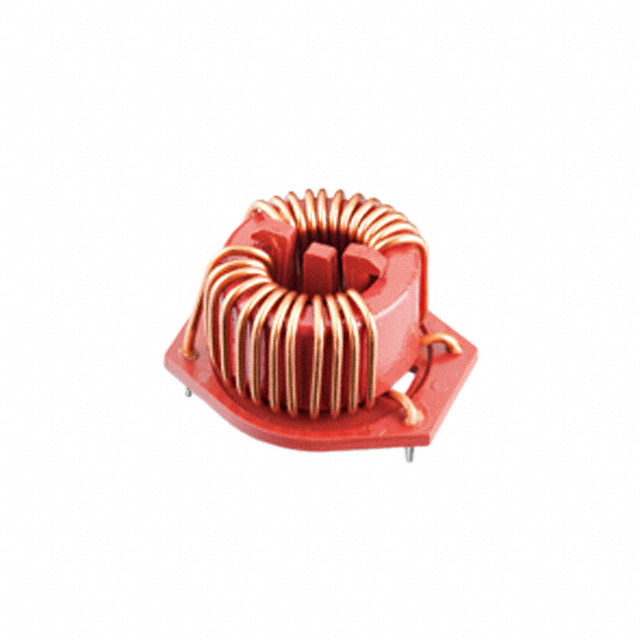

WURTH 共模滤波器 744834405

744834405概述

    WE-CMBH Common Mode Power Line Choke (Horizontal) 技术手册概述

    1. 产品简介


    WE-CMBH 系列是 Würth Elektronik eiSos GmbH & Co. KG 推出的一款共模功率线扼流圈,设计用于通用电子设备。这类产品主要用于电磁兼容(EMC)和电感解决方案中,旨在通过抑制共模干扰来提升电路的整体性能。主要应用于工业控制、通信设备、电源转换等领域。

    2. 技术参数


    - 尺寸:
    - 长度:27.5 mm ± 0.4 mm
    - 宽度:12.5 mm ± 0.4 mm
    - 引脚间距:0.8 mm(典型值)
    - 高度:32.5 mm ± 0.2 mm

    - 引脚数量: 2 引脚

    - 电气特性:
    - 匝数:2
    - 电感:10 kHz/0.1 mA 下为 5 mH,允许偏差 ±30%
    - 额定电流:4 A(在 70°C 时)
    - 直流电阻:20°C 下最大为 50 mΩ
    - 额定电压:50 Hz 下为 250 V AC
    - 绝缘测试电压:50 Hz 下为 1500 V AC
    - 认证:
    - 符合 RoHS 指令(2011/65/EU 和 2015/863)
    - 符合 REACH 法规((EC)1907/2006)
    - 符合无卤素要求(IEC 61249-2-21)
    - 获得 VDE 和 ENEC 认证
    - 工作温度范围:
    - 工作温度:-40°C 至 +125°C
    - 环境温度:-40°C 至 +70°C

    3. 产品特点和优势


    WE-CMBH 共模功率线扼流圈具有如下优势:
    - 高可靠性: 采用先进的制造工艺和材料,确保长期稳定的性能。
    - 高效能: 能有效抑制共模干扰,提高电路的整体 EMC 性能。
    - 广泛适用性: 可用于多种工业和消费电子产品中,包括电源管理、通信设备、工业控制等领域。
    - 严格的认证: 符合多项国际标准,确保产品的安全性和质量。

    4. 应用案例和使用建议


    该产品通常用于电源线路上以消除共模噪声。例如,在开关电源中,可以将 WE-CMBH 共模功率线扼流圈连接到交流输入端,以显著降低输入端的共模噪声,提高系统的整体稳定性和效率。
    使用建议:
    - 安装位置: 最好放置在靠近电源输入端的位置,以最大化共模噪声的抑制效果。
    - 散热考虑: 确保电路板有良好的散热设计,尤其是在大电流应用中,避免温度过高导致性能下降。
    - 清洁和保护: 使用合适的清洗剂和防护措施,防止长时间运行后产生腐蚀等问题。

    5. 兼容性和支持


    - 兼容性: 适用于多数主流焊接工艺和装配线。
    - 技术支持: Würth Elektronik 提供全面的技术支持,包括安装指导、故障排查和技术咨询。用户可通过电话 +49 (0) 79 42 945 - 0 或电子邮件 eiSos@we-online.com 联系他们获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载导致发热 | 确保电路负载不超过额定电流,适当散热 |
    | 共模噪声抑制不足 | 检查电路布局,确保正确的接地和走线设计 |
    | 焊接损坏 | 确认焊接温度曲线符合制造商推荐的标准 |

    7. 总结和推荐


    总的来说,WE-CMBH 共模功率线扼流圈是一款高性能的产品,能够有效提升电路的 EMC 性能,尤其适合于需要严格控制共模噪声的应用场合。强烈推荐使用这款产品,尤其是对于那些需要高可靠性和高效能的电子设备制造商。

    此概述提供了一个全面而详细的技术手册摘要,包含了产品的基本信息、技术规格、应用建议和客户支持等重要内容,便于读者快速了解并使用该产品。

744834405参数

参数
额定电流 4A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 5mH@ 10kHz
直流电阻 50mΩ
长*宽*高 32.5mm*28mm*22mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

744834405厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744834405数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744834405 744834405数据手册

744834405封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.4361
3+ ¥ 43.4236
5+ ¥ 41.7535
10+ ¥ 40.0834
20+ ¥ 37.4111
50+ ¥ 36.7431
250+ ¥ 36.075
500+ ¥ 36.075
库存: 33
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.43
