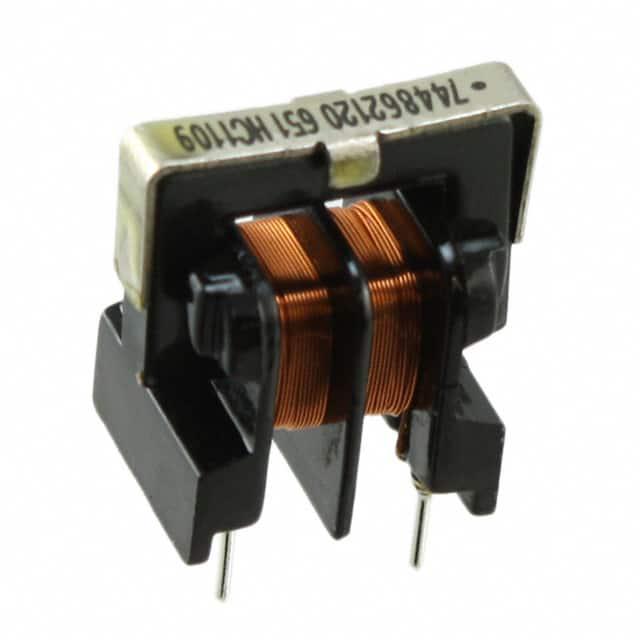

744862120

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 2 x 12 mH线圈电感, WE-TFC系列, 400mA最大直流, 通孔, 8mm引线节距
供应商型号: 710-744862120
供应商: Mouser
标准整包数: 1
WURTH 共模滤波器 744862120

744862120概述


    产品简介


    WE-TFC Common Mode Power Line Choke(共模电源线扼流圈)
    WE-TFC 共模电源线扼流圈 是一款专为一般电子设备设计的电感组件,用于抑制电路中的共模噪声。这类组件广泛应用于通信设备、计算机电源、工业控制等领域,能够显著提升系统的电磁兼容性能。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 外形尺寸 | 8.0 ± 0.3 | mm |
    | 厚度 | 7.0 ± 0.3 | mm |
    | 引脚直径 | O 0.6 ± 0.1 | mm |
    | 长度 | 17.0 max | mm |
    | 宽度 | 11.5 max | mm |
    | 端子高度 | 1 | mm |
    | 标记编号 | 744862120
    电气特性:
    - 线圈数 | 2
    - 电感值(10kHz) | 12 mH | +50%/-30%
    - 漏电感值(100kHz) | 134 µH | 典型值
    - 额定电流(70°C, ΔT<55K) | 0.4 A | 最大值
    - 直流电阻(20°C) | 2 Ω | 最大值
    - 额定电压(50Hz) | 300 V(AC) | 最大值
    - 绝缘测试电压(50Hz) | 2500 V(AC) | 1 mA, 2 s
    认证:
    - 符合RoHS指令 2011/65/EU & 2015/863
    - 符合REACH指令 (EC)1907/2006
    - 无卤素符合标准 JEDC JS709B & IEC 61249-2-21
    - 符合AEC-Q200 Grade 1 认证

    产品特点和优势


    WE-TFC 共模电源线扼流圈的主要优势在于其高电感值、低直流电阻以及优异的耐温性能。其独特的结构使得其能够在高温环境下稳定工作,且具有较高的额定电流承载能力。这些特点使其非常适合于对电磁兼容性要求高的应用场景。

    应用案例和使用建议


    应用场景:
    - 通信设备:用于抑制射频信号中的共模干扰。
    - 计算机电源:减少电源线的电磁辐射,提高系统稳定性。
    - 工业控制系统:保护敏感设备免受外部电磁干扰的影响。
    使用建议:
    - 确保安装位置远离高电流线缆,以避免磁场耦合影响电感值。
    - 在焊接过程中严格遵循焊锡温度曲线,以确保良好的焊接质量。
    - 避免在高温环境下长时间储存,以免影响产品的可靠性。

    兼容性和支持


    - 兼容性:适用于标准的SMT焊接工艺,与主流PCB制造材料兼容。
    - 支持和服务:Würth Elektronik eiSos提供详尽的技术文档和专业的技术支持,确保客户能够顺利地将该产品集成到他们的设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致产品性能下降 | 检查散热措施,确保在额定温度范围内运行。 |
    | 产品损坏 | 仔细检查安装过程,确保没有过度施加外力。 |
    | 功能失效 | 确认供电电压在额定范围内,检查接线是否正确。 |

    总结和推荐


    WE-TFC 共模电源线扼流圈是一款性能优越的电感组件,适合于需要高效电磁兼容性的应用场景。其高电感值、低直流电阻和出色的温度适应性使其在市场上具备强大的竞争力。我们强烈推荐在需要电磁干扰抑制的场合使用此产品。通过严格遵守使用指南和注意事项,您可以确保获得最佳的使用效果和较长的产品寿命。

744862120参数

参数
额定电压-DC -
阻抗 -
电感值 12mH@ 10kHz
直流电阻
额定电流 400mA
线路数量 2
额定电压-AC 400V
长*宽*高 17mm*11mm*17mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

744862120厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744862120数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744862120 744862120数据手册

744862120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7265 ¥ 39.9389
10+ $ 4.224 ¥ 35.6928
50+ $ 3.6072 ¥ 30.4808
88+ $ 3.24 ¥ 27.378
528+ $ 2.8035 ¥ 23.6896
1056+ $ 2.562 ¥ 21.6489
库存: 120
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.93
