7448640395

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 250V 2A 2 820μH@ 10kHz 70mΩ(Typ) 垂直安装,通孔安装 21.2mm*21.2mm*17.8mm
供应商型号: 4360020
供应商: 海外现货
标准整包数: 1

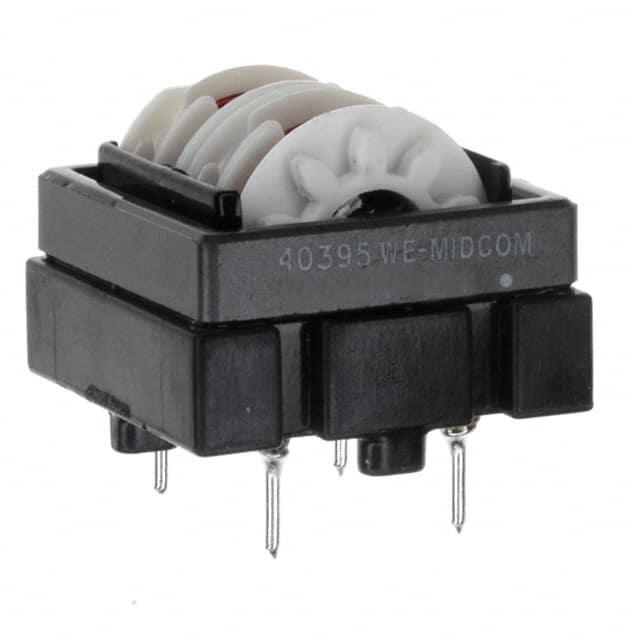

WURTH 共模滤波器 7448640395

7448640395概述


    产品简介


    WE-FC Common Mode Power Line Choke(共模电源线扼流圈) 是一种专为一般电子设备设计和开发的电子元器件。它主要用于电磁兼容(EMC)和电感解决方案中,适用于各种电子设备中对共模噪声进行抑制的应用。该组件通过控制电流和电压的不稳定性,有效地减少电源线中的共模干扰,从而提高电子设备的稳定性和可靠性。

    技术参数


    - 基本尺寸:
    - 长:13.0 mm ± 0.3 mm
    - 宽:10.0 mm ± 0.3 mm
    - 高:最大 21.3 mm
    - 引脚间距:
    - O:0.8 mm typ.
    - 1:2 mm
    - 4:3 mm
    - 封装类型:ET20H
    - 推荐焊盘图案:[mm]
    - 1:4
    - 2:3
    - 标记编号:7448640395
    - 电气特性:
    - 线圈数:N = 2
    - 电感量:L = 10 kHz / 100 mV 时为 0.82 mH(最小值),1.1 mH(典型值)
    - 漏电感:Ls = 100 kHz / 100 mV 时为 13.5 μH(典型值)
    - 额定电流:IR @ 70 °C / ΔT < 55 K 时为 2.6 A(最大值)
    - 直流电阻:RDC @ 20 °C 时为 0.08 Ω(最大值)
    - 额定电压:VR 50 Hz 时为 250 V(AC)(最大值)
    - 绝缘测试电压:VT 50 Hz / 5 mA / 2 秒 时为 2000 V(AC)

    产品特点和优势


    WE-FC Common Mode Power Line Choke 具有多项显著优势:
    - 高可靠性和长寿命:经过严格的认证,符合 RoHS 和 REACH 标准,确保长期稳定运行。
    - 优良的抗电磁干扰能力:有效抑制共模噪声,保障电子设备的正常工作。
    - 多功能性:可应用于各种电子设备中,特别是在需要减少电源线共模干扰的场合。
    - 易于集成:推荐焊盘图案和标准尺寸使得安装和焊接过程更加简便。

    应用案例和使用建议


    WE-FC Common Mode Power Line Choke 常用于计算机、工业控制设备和消费电子等领域。这些领域通常需要减少电源线中的共模噪声以保证设备的稳定性和可靠性。例如,在电源线中加入此组件可以显著减少电磁干扰,提高系统的整体性能。
    使用建议:
    - 在焊接前请确认所有电气参数和安全标准都符合规范。
    - 避免在强烈光照下长时间存储,以免影响产品性能。
    - 在高温环境下使用时,确保温度上升不超过允许的最大值。

    兼容性和支持


    该产品与多种标准焊盘和电气连接器兼容,广泛应用于不同的电路板设计。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 问:如何处理焊接后的组件?
    - 答:在焊接完成后,请根据产品规格书中的建议进行冷却和清洁处理。避免使用对绝缘材料有害的清洗剂,确保组件的完整性。
    2. 问:在长时间储存后,组件的焊接性能是否会受到影响?
    - 答:建议在储存超过 12 个月之前联系供应商,以获取最新状态的产品。长时间储存可能会影响终端质量,导致焊接不良。

    总结和推荐


    WE-FC Common Mode Power Line Choke 是一款高效且可靠的电磁兼容组件,具有高抗干扰能力和长寿命。其适用于各种电子设备,特别是在需要高度稳定性和可靠性的场合。综上所述,我们强烈推荐此产品给需要改善电磁兼容性的客户。希望您能在使用过程中获得满意的效果。

7448640395参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 820μH@ 10kHz
直流电阻 70mΩ(Typ)
额定电流 2A
长*宽*高 21.2mm*21.2mm*17.8mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

7448640395厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7448640395数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7448640395 7448640395数据手册

7448640395封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1554
10+ ¥ 12.2257
100+ ¥ 12.0074
500+ ¥ 11.7891
1000+ ¥ 11.7891
2000+ ¥ 11.7891
4000+ ¥ 11.7891
库存: 58
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.15
