3029060060050

产品分类: 其他射频器件
厂牌: WURTH
产品描述: 伍尔特 屏蔽条, 焊接固定, 6mm长x5mm宽x6mm厚
供应商型号: 3428258
供应商: 海外现货
标准整包数: 1
WURTH 其他射频器件 3029060060050

3029060060050概述

    WE-SMGS 表面贴装可焊垫片技术手册

    产品简介

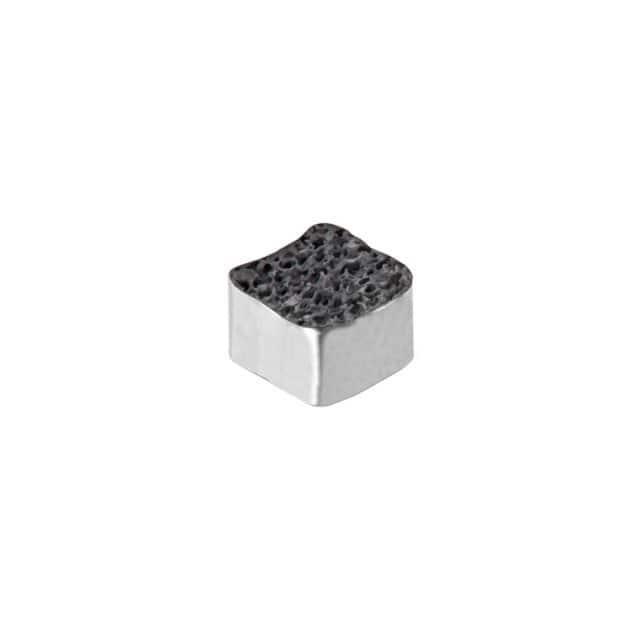

    WE-SMGS 是一款由 Würth Elektronik eiSos GmbH & Co. KG 设计和开发的表面贴装可焊垫片。这种电子元器件主要应用于一般电子设备,用于增强电气连接的可靠性和稳定性。WE-SMGS 主要功能是在表面贴装过程中提供可靠的电气接触,广泛适用于各种电子设备和系统中。

    技术参数


    - 尺寸: 6.0 mm × 6.0 mm × 5.0 mm(比例为 5:1)
    - 推荐焊盘图案: 2.0 mm × 6.5 mm × 6.2 mm × 2.0 mm(比例为 5:1)
    - 表面电阻: 最大值 0.1 Ω/square
    - 推荐压缩高度: 3.75 mm 至 4 mm
    - 认证: 符合 RoHS 标准 (2011/65/EU 和 2015/863),符合 REACH 标准,无卤素,符合 UL 标准 (E474708)
    - 操作温度: -20°C 至 +90°C
    - 存储条件: 温度 < 40°C,湿度 < 75% RH
    - 湿度敏感等级 (MSL): 1 级
    - 测试条件: 温度 20°C,湿度 33%

    产品特点和优势


    WE-SMGS 具有以下特点和优势:
    - 高可靠性: 经过严格的质量控制和验证,确保在各种操作条件下都能保持稳定的电气性能。
    - 良好的焊接性能: 推荐压缩高度范围确保了焊接过程中的稳定性和一致性。
    - 环保材料: 符合 RoHS、REACH 和无卤素标准,环保安全。
    - 广泛的适用性: 可应用于多种电子设备和系统中,满足不同的设计需求。

    应用案例和使用建议


    WE-SMGS 主要应用于需要高可靠性和稳定性的电子产品中,例如:
    - 通用电子设备: 如消费类电子产品、工业控制设备等。
    - 通信设备: 如路由器、交换机等网络设备。
    - 汽车电子: 需要高可靠性和长期稳定性的车载电子设备。
    使用建议:
    - 严格遵循推荐压缩高度: 这是确保电气连接质量的关键。
    - 确保焊接前的清洁和干燥: 避免锡膏污染,以获得最佳焊接效果。
    - 避免重复焊接: 第一次通过回流炉可以获得最佳性能。

    兼容性和支持


    WE-SMGS 与其他标准电子元器件和设备具有良好的兼容性,能够轻松集成到现有的电路设计中。Würth Elektronik 提供全面的技术支持和售后服务,包括产品资料下载、技术咨询和故障排查服务。如果在使用过程中遇到任何问题,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题: 焊接后电气连接不良。
    - 解决方案: 检查焊接过程是否严格按照推荐的焊接曲线进行,确保焊接高度符合推荐值。
    - 问题: 焊点腐蚀。
    - 解决方案: 确保焊接过程中使用的焊剂和清洗剂不会损害焊点。在清洗过程中选择合适的清洗剂,并遵循正确的清洗程序。
    - 问题: 存储时间超过 12 个月导致焊点不良。
    - 解决方案: 在 12 个月内使用产品,确保存储条件符合要求(温度 < 40°C,湿度 < 75% RH)。

    总结和推荐


    综上所述,WE-SMGS 表面贴装可焊垫片是一款可靠、高性能的产品,适合用于需要高可靠性连接的应用场合。其广泛的兼容性、易于集成的设计和环保材料使其成为许多电子设备的理想选择。如果您正在寻找一个可靠且性能卓越的解决方案,我们强烈推荐您使用 WE-SMGS。

3029060060050参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 6mm*6mm*5mm
安装方式 焊接安装
零件状态 在售
包装方式 卷带包装

3029060060050厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

3029060060050数据手册

厂牌 PDF简要描述 下载
WURTH 其他射频器件 WURTH 3029060060050 3029060060050数据手册

3029060060050封装设计

查看详情并下载
Symbol
Footprint
3D Model
