744844221

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模电感 WE-ExB系列, 220 μH, 12 A
供应商型号: 2493126
供应商: 海外现货
标准整包数: 1

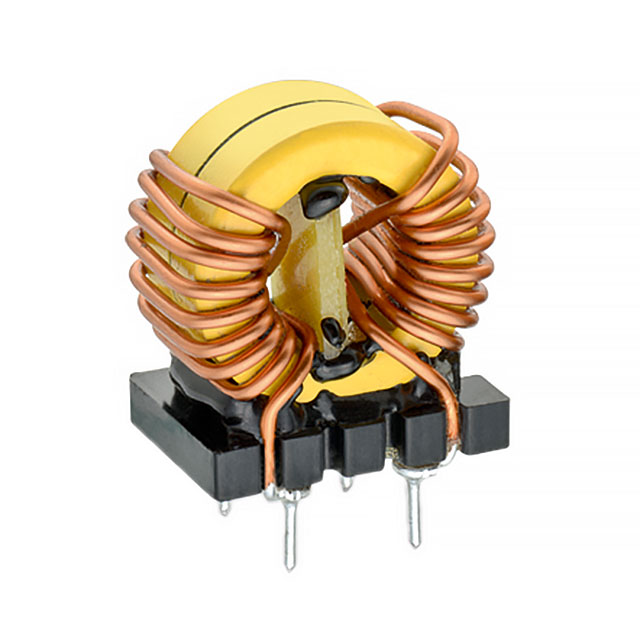

WURTH 共模滤波器 744844221

744844221概述

    WE-ExB Common Mode Power Line Choke 技术手册解析

    1. 产品简介


    产品类型:电感器(线圈)
    主要功能:用于电源线路中的共模噪声抑制
    应用领域:广泛应用于通用电子设备中,例如通信设备、消费电子产品等

    2. 技术参数


    - 外形尺寸:
    - 长:12.0 mm ±0.5 mm
    - 宽:10.0 mm ±0.5 mm
    - 高:最大28.0 mm
    - 最大直径:33.0 mm ±5.0 mm
    - 通孔直径:1.3 mm
    - 推荐孔径图案:12.0 mm、10.0 mm、4 mm、7 mm

    - 电气特性:
    - 感抗:220 μH ±50% @ 10 kHz / 0.1 mA
    - 额定电流:最大12 A
    - 直流电阻:最大9 mΩ @ 20°C
    - 额定电压:最大250 V AC @ 50 Hz
    - 绝缘测试电压:最大1500 V AC @ 50 Hz / 5 mA / 2 s
    - 温度范围:-40°C 至 +125°C
    - 工作温度极限:+125°C
    - 储存条件:在原包装内<40°C 和 <75%RH
    - 湿度敏感等级:1级

    3. 产品特点和优势


    - 高效共模噪声抑制:适用于电源线路中的共模噪声过滤,提升系统的EMC性能。
    - 高可靠性:符合EN61760-1:2006标准,具有高度可靠性和安全性。
    - 宽温度范围:能够在-40°C到+125°C的极端环境中稳定工作。
    - 紧凑设计:尺寸小巧,适合于各种紧凑型设计的需要。

    4. 应用案例和使用建议


    - 应用案例:常用于通信设备、消费电子产品、工业自动化控制系统等。
    - 使用建议:确保组件在组装过程中按照Würth Elektronik的焊接规格进行操作。使用洗剂清洁时需注意,可能会影响绝缘材料和标记。

    5. 兼容性和支持


    - 兼容性:适用于大多数通用电子设备和电路板。具体兼容情况请参考制造商的技术文档。
    - 技术支持:Würth Elektronik提供全面的技术支持和服务,如有需要可联系其销售工程师或内部销售人员。

    6. 常见问题与解决方案


    - 问题1:组件未达到预期性能
    解决办法:检查是否按照推荐的温度和湿度范围存储。确保组装过程中遵循焊接规范。
    - 问题2:组件过热
    解决办法:检查系统设计以确保不会超过额定温度。确认散热设计的有效性。
    - 问题3:噪音问题
    解决办法:检查是否有音频信号频率干扰。调整频率以避免磁致伸缩效应引起的噪音。

    7. 总结和推荐


    总体评价:WE-ExB 共模电源线扼流圈是一款高效、可靠且适用范围广泛的电子元件。其卓越的共模噪声抑制能力、宽泛的工作温度范围以及紧凑的设计使其成为许多应用场景的理想选择。
    推荐程度:强烈推荐,特别是在需要高效EMC性能的应用场景中。不过需要注意的是,在安全关键或高可靠性要求的应用中,应先与制造商确认适用性。

744844221参数

参数
直流电阻 9mΩ
额定电流 12A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 220μH@ 10kHz
长*宽*高 28mm*18.5mm*33mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

744844221厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744844221数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744844221 744844221数据手册

744844221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.2151
2+ ¥ 98.1546
3+ ¥ 98.1546
5+ ¥ 94.2284
10+ ¥ 87.9465
20+ ¥ 86.3761
50+ ¥ 86.3761
100+ ¥ 86.3761
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 116.21
