744869161063

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模电感 WE-FCLP系列, 6 mH
供应商型号: 3780906
供应商: 海外现货
标准整包数: 1

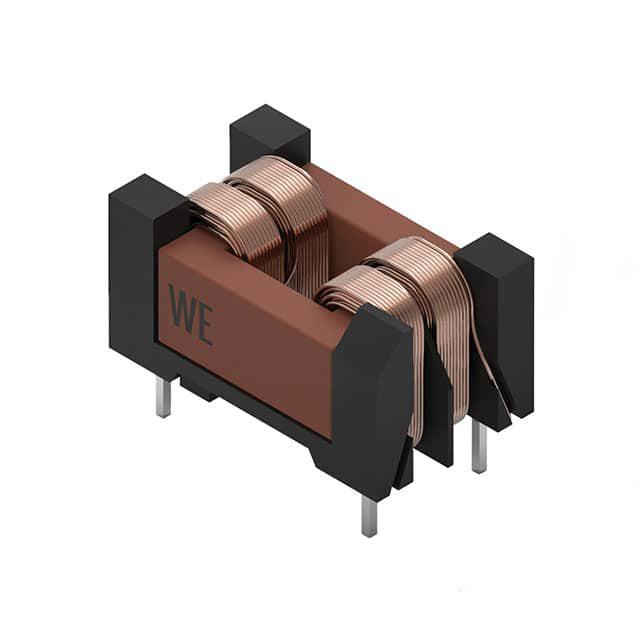

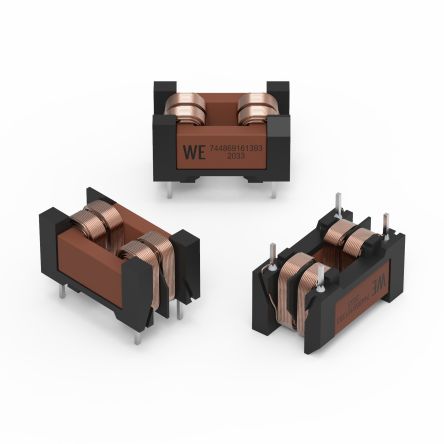

WURTH 共模滤波器 744869161063

744869161063概述


    产品简介


    WE-FCLP Common Mode Power Line Choke 是一款适用于一般电子设备的通用电源线共模扼流圈。该产品通过了严格的工业标准认证,特别适合于需要抑制电磁干扰的应用场景,如开关电源、变频器和其他类似的电力设备。共模扼流圈主要用于减少交流线路中的高频噪声,确保设备运行的稳定性和可靠性。

    技术参数


    以下是 WE-FCLP 共模扼流圈的关键技术参数:
    - 尺寸: 长度:18.75 mm ± 0.5 mm;宽度:10.0 mm ± 0.5 mm;最大高度:24.5 mm
    - 重量: 不超过 1 g
    - 电感量: 6 mH(±50%/-30%)
    - 额定电流:
    - IR1 @ 70°C (ΔT < 55K): 最大 2 A
    - IR2 @ 40°C (ΔT < 85K): 最大 2.4 A
    - 直流电阻: 最大 220 mΩ
    - 额定电压: 250 V AC (50 Hz)
    - 绝缘测试电压: 1.5 kV (50 Hz/5 mA/2 秒)
    - 温升曲线:
    - 0% 到 120% 电流范围内,温度从 0°C 至 120°C
    - 工作温度范围:
    - 环境温度: -40°C 至 +70°C
    - 工作温度: -40°C 至 +125°C
    - 存储条件: < 40°C;< 75% 相对湿度

    产品特点和优势


    - 高可靠性: 通过了 AEC-Q200 Grade 1 认证,符合 RoHS 和 REACH 标准,确保产品在恶劣环境下的可靠运行。
    - 高抑制比: 在高频段表现出色的共模抑制能力,有效减少噪音干扰。
    - 宽工作温度范围: 可在极端温度条件下稳定运行,适应多种环境需求。
    - 优越的散热性能: 优化的结构设计,保证在高电流负载下良好的散热效果。

    应用案例和使用建议


    WE-FCLP 共模扼流圈广泛应用于各种电力系统中,如开关电源、变频器、电机驱动等。在实际应用中,建议按照以下步骤进行安装和调试:
    - 选择合适的安装位置: 尽量靠近干扰源,以获得最佳的滤波效果。
    - 考虑环境温度: 确保扼流圈的工作温度不超过规定的最高温度限制。
    - 注意电流负载: 在设计时需考虑电流负载对温升的影响,避免长时间过载运行。

    兼容性和支持


    WE-FCLP 共模扼流圈设计为与大多数通用电源线连接器兼容。制造商提供详细的技术文档和应用程序指南,确保客户能够轻松集成到现有系统中。同时,公司还提供了专业的技术支持和售后服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题: 产品无法正常工作
    - 解决方案: 检查安装位置和接线是否正确,确认所有连接牢固无误。

    - 问题: 设备在高温环境下表现不稳定
    - 解决方案: 调整安装位置,尽量降低周围温度,或增加散热措施。

    - 问题: 过载保护功能失效
    - 解决方案: 检查电路设计是否合理,确保电流负载不超过额定值。

    总结和推荐


    WE-FCLP 共模扼流圈是一款高性能、高可靠性的电源线滤波组件,适用于广泛的工业和商业应用。其优异的共模抑制能力和宽泛的工作温度范围使其成为各种电力设备的理想选择。我们强烈推荐使用这款产品,特别是对于那些需要高稳定性和高可靠性的场合。无论是初次接触还是经验丰富的工程师,都将从中受益。

744869161063参数

参数
直流电阻 220mΩ
额定电流 2.4A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 6mH@ 10 kHz
长*宽*高 24.5mm*15.5mm*14.5mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

744869161063厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744869161063数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744869161063 744869161063数据手册

744869161063封装设计

查看详情并下载
Symbol
Footprint
3D Model
