744822233

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 3.3 mH共模电感, WE-CMB系列, 1.5A最大直流, 径向, 7.7mm引线节距
供应商型号: 1636284
供应商: 海外现货
标准整包数: 1

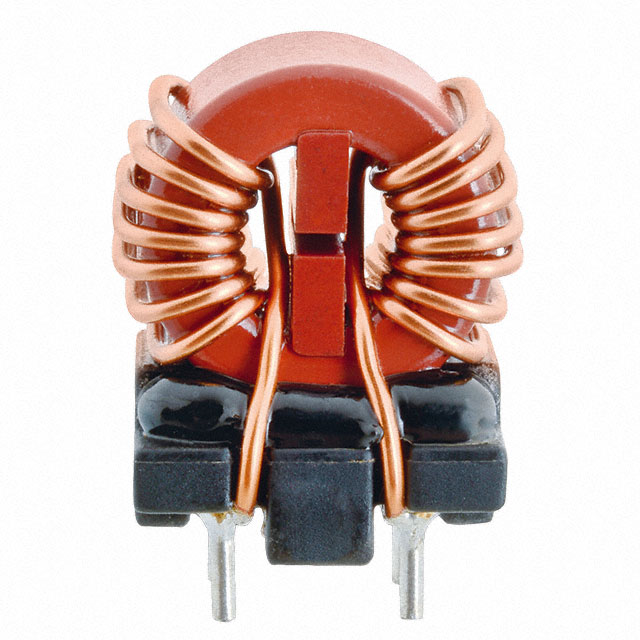

WURTH 共模滤波器 744822233

744822233概述

    电子元器件产品技术手册:WE-CMB 共模电源线扼流圈

    产品简介


    WE-CMB 系列共模电源线扼流圈是一种专为一般电子设备设计和开发的电子元件。这款扼流圈主要用于电磁兼容(EMC)解决方案,适用于需要抑制共模噪声的应用场景,如电源滤波、信号传输等。由于其高可靠性和稳定性,它广泛应用于各种消费电子产品、工业控制系统及通信设备中。

    技术参数


    - 尺寸:7.7 mm ±0.5 mm,5.0 mm ±0.5 mm,0.7 mm typ.,22.0 mm max.
    - 电感量:10 kHz/0.1 mA 下为 3.3 mH ±30%
    - 额定电流:在 70°C 下最大值为 1.5 A
    - 直流电阻:20°C 下最大值为 120 mΩ
    - 额定电压:50 Hz 下最大值为 250 V (AC)
    - 绝缘测试电压:50 Hz/5 mA/2 sec. 下为 1500 V (AC)

    产品特点和优势


    1. 高可靠性:WE-CMB 系列经过严格的设计和制造过程,确保在各种恶劣环境中保持稳定性能。
    2. 抗共模噪声能力强:能有效抑制共模噪声,提高系统的电磁兼容性。
    3. 宽工作温度范围:-40°C 至 +125°C 的宽工作温度范围,适合各种严苛环境。
    4. 符合多项认证标准:RoHS、REACH、VDE 和 ENEC 认证,保证产品环保且安全。

    应用案例和使用建议


    - 应用案例:在电源系统中作为共模滤波器使用,特别是在需要抑制高频共模噪声的应用中表现出色。例如,在笔记本电脑、服务器电源和工业自动化设备中广泛应用。
    - 使用建议:为了达到最佳性能,建议将 WE-CMB 安装在靠近电源输入端的位置,并确保连接稳固以减少接触电阻。同时,避免长时间暴露在极端温度和湿度环境中,以免影响其长期性能。

    兼容性和支持


    - 兼容性:WE-CMB 系列与市面上常见的 PCB 板和其他电子元件具有良好的兼容性,易于集成到现有系统中。
    - 厂商支持:Würth Elektronik 提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档等。

    常见问题与解决方案


    1. 问题:长时间工作后组件出现过热现象。
    - 解决方案:检查系统散热是否良好,适当调整负载电流,或者增加外部散热措施。
    2. 问题:安装过程中焊接不当导致损坏。
    - 解决方案:严格按照焊接温度曲线进行操作,确保焊接过程中的温度控制得当。
    3. 问题:设备运行时出现异常噪音。
    - 解决方案:检查是否存在音频频率信号干扰,如果存在则应采取相应的滤波措施。

    总结和推荐


    综上所述,WE-CMB 共模电源线扼流圈是一款高性能、高可靠性的电子元件,特别适用于电磁兼容性要求较高的场合。其优秀的共模噪声抑制能力和宽泛的工作温度范围使其成为众多电子设备的理想选择。强烈推荐在需要提高系统电磁兼容性的项目中采用此产品。

744822233参数

参数
直流电阻 120mΩ
额定电流 1.5A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 3.3mH@ 10kHz
长*宽*高 17.5mm*13mm*22mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

744822233厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744822233数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744822233 744822233数据手册

744822233封装设计

查看详情并下载
Symbol
Footprint
3D Model
