首页  >  产品百科  >  744232101

744232101

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 共模电感 WE-CNSW SMT系列, 105.3 μH, 6 kΩ
供应商型号: 3518420
供应商: 海外现货
标准整包数: 5

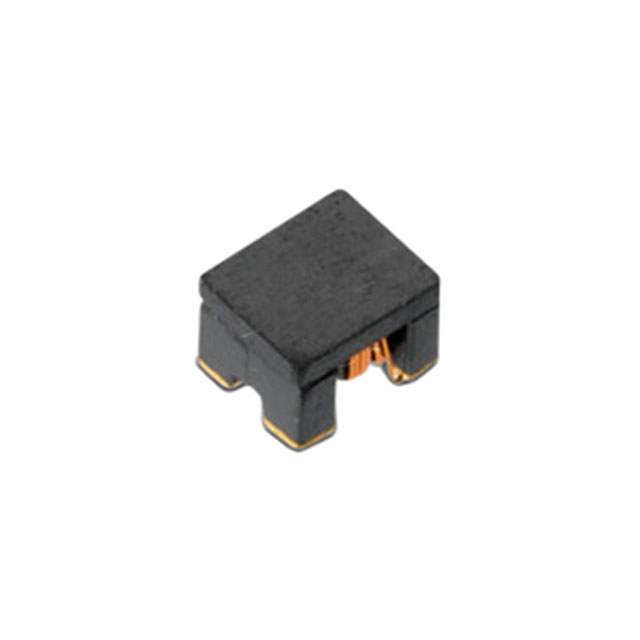

WURTH 共模滤波器 744232101

744232101概述

    WE-CNSW SMT Common Mode Line Filter 技术手册

    1. 产品简介


    WE-CNSW SMT Common Mode Line Filter(型号:744232101) 是一款专为通用电子设备设计和开发的表面贴装型共模线滤波器。其主要功能是过滤电路中的共模噪声,广泛应用于消费电子、通信设备、工业控制等领域,确保信号纯净度和系统的稳定性。

    2. 技术参数


    - 尺寸(单位:毫米)
    - 外形尺寸:1206(长宽高)
    - 引脚间距:1.88 x 3.50
    - 长度:8.00
    - 宽度:4.00
    - 厚度:0.20
    - 电气特性
    - 电感值:105.3 μH(典型值)
    - 阻抗(@ 10 MHz):6000 Ω(±20%)
    - 额定电流:90 mA(最大)
    - 直流电阻:5.5 Ω(±20%)
    - 额定电压:50 V
    - 绝缘测试电压:125 V(直流)
    - 环境条件
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +85°C
    - 湿度范围:< 75% RH

    3. 产品特点和优势


    - 高阻抗特性:在10 MHz时具有高达6000 Ω的阻抗,能够有效抑制高频噪声。
    - 优良的电气隔离能力:通过绝缘测试电压达125 V,确保长期稳定运行。
    - 宽泛的工作温度范围:能够在极端环境下保持性能稳定,适用于各种恶劣工况。
    - 符合多项标准认证:如RoHS、REACH、AEC-Q200等,确保环保及可靠性。

    4. 应用案例和使用建议


    应用案例:
    该滤波器被广泛应用于汽车电子系统中的电源管理系统、通信设备中的电源滤波器模块、以及工业自动化设备中的电源净化装置。
    使用建议:
    - 在高温环境中使用时,建议使用更大散热面积的散热片以防止温度过高。
    - 在清洗过程中避免使用刷子,以免损坏细小的导线。
    - 在焊接时务必遵循推荐的焊接曲线,以确保焊接质量和使用寿命。

    5. 兼容性和支持


    - 兼容性:该滤波器可与其他主流电子元件和设备兼容,方便集成于现有系统。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,确保用户获得最佳使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下使用导致性能下降 | 确保良好的散热设计,使用较大散热面积的散热片。 |
    | 清洗过程中导线断裂 | 避免使用刷子,选择合适的清洗剂。 |
    | 焊接后出现焊接不良 | 确保按照推荐的焊接曲线进行焊接。 |

    7. 总结和推荐


    综合评估:
    WE-CNSW SMT Common Mode Line Filter是一款高效、可靠且环保的产品,其卓越的阻抗特性和宽泛的工作温度范围使其成为多种应用场合的理想选择。
    推荐:
    鉴于其优秀的性能和广泛应用前景,强烈推荐在需要对电源线路进行有效噪声过滤的应用中使用此产品。同时,建议用户在使用前仔细阅读相关技术手册,确保所有操作步骤符合规范,以最大化发挥其效能。

744232101参数

参数
额定电流 90mA
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 6KΩ
电感值 105.3μH
直流电阻 5.5Ω(Typ)
长*宽*高 3.4mm(长度)*2mm(高度)
安装方式 贴片安装
包装方式 卷带包装

744232101厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744232101数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744232101 744232101数据手册

744232101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.6644
50+ ¥ 9.5553
250+ ¥ 9.3847
500+ ¥ 9.3847
1000+ ¥ 9.214
2000+ ¥ 9.214
10000+ ¥ 9.214
20000+ ¥ 9.214
库存: 523
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.32
