7446622003

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 250V 1.5A 2 3.3mH@ 10kHz 150mΩ 水平安装,通孔安装 18mm*18mm*13mm
供应商型号: 1748656
供应商: 海外现货
标准整包数: 1
WURTH 共模滤波器 7446622003

7446622003概述


    产品简介

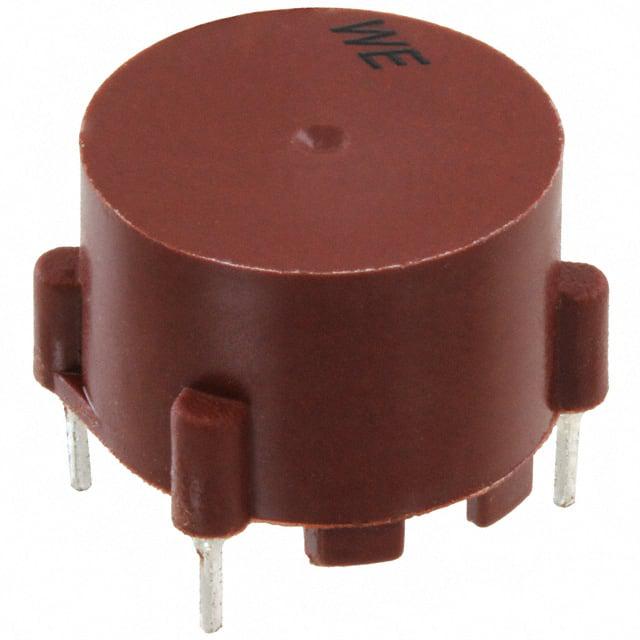

    产品名称:WE-LF Common Mode Power Line Choke
    产品类型:共模扼流圈(Common Mode Choke)
    主要功能:用于抑制电路中的共模噪声,保护设备免受电磁干扰(EMI)。这种电子元件适用于各种电子设备,尤其是需要良好电磁兼容性的场合。
    应用领域:广泛应用于电源线和信号线中,例如计算机、通信设备、工业控制系统等领域。

    技术参数


    - 尺寸(单位:毫米):
    - 长:10.0 ± 0.2
    - 宽:15.0 ± 0.2
    - 高:18.0 max.

    - 引脚间距:3.0 ± 0.5 mm

    - 标称电感量:3.3 mH ± 30%

    - 额定电流:1.5 A max.

    - 直流电阻:0.15 Ω max.

    - 额定电压:50 Hz 250 V (AC) max.

    - 绝缘测试电压:50 Hz 1500 V (AC)

    - 工作温度范围:-40°C 到 +125°C

    - 温度上升限制:小于55K

    产品特点和优势


    - 高可靠性:符合RoHS、REACH和无卤素标准,通过VDE和ENEC认证,确保产品环保且安全可靠。

    - 优异的电磁兼容性:具备良好的共模噪声抑制能力,能有效保护设备免受外部电磁干扰的影响。

    - 广泛的应用适应性:适用于各种类型的电子设备,特别是在需要严格电磁兼容性的环境中表现突出。

    - 高性能的温度稳定性:能够在较宽的工作温度范围内保持稳定的性能。

    应用案例和使用建议


    应用案例:该共模扼流圈在许多计算机电源适配器、网络交换机和工业自动化系统中被广泛应用。例如,在计算机电源适配器中,它可以有效地减少电源线上的共模噪声,提高系统的整体稳定性和可靠性。
    使用建议:
    1. 热管理:由于产品在高电流运行时会产生一定的温升,应合理规划散热路径,避免组件因过热而损坏。
    2. 安装方向:建议垂直安装以利于热量散发,若水平安装需特别注意散热问题。
    3. 电路布局:应远离可能产生强磁场的区域,避免影响其正常工作。

    兼容性和支持


    兼容性:此产品可与其他标准电源和信号线兼容,适用于大多数现代电子设备的电磁兼容性设计。
    支持服务:制造商提供全面的技术支持,包括但不限于安装指南、使用手册和故障排除帮助。如有需求,用户可联系当地技术支持团队获取更多信息。

    常见问题与解决方案


    1. 问题:产品在高温环境下工作不稳定。
    - 解决方法:确保设备在规定的温度范围内使用,如果必要,增加外部冷却装置。

    2. 问题:产品出现异常噪音。
    - 解决方法:检查输入电流是否有音频频率成分,考虑采用低音频电流源或者增加滤波措施。

    3. 问题:焊接后产品性能下降。
    - 解决方法:请遵循官方的波峰焊工艺规范进行焊接操作,确保焊接质量。

    总结和推荐


    综合评估:这款由Würth Elektronik eiSos GmbH & Co. KG生产的WE-LF Common Mode Power Line Choke在设计上充分考虑了实用性和可靠性,其出色的电磁兼容性和环境适应性使其成为众多应用场景下的理想选择。
    推荐:鉴于其优越的性能和广泛的适用范围,强烈推荐在需要严格电磁兼容性的电子设备中使用此产品。同时,用户应仔细阅读并遵循产品的使用说明和注意事项,以确保设备的最佳运行状态。

7446622003参数

参数
直流电阻 150mΩ
额定电流 1.5A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 3.3mH@ 10kHz
长*宽*高 18mm*18mm*13mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

7446622003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7446622003数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7446622003 7446622003数据手册

7446622003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.2865
5+ ¥ 32.9678
10+ ¥ 31.649
20+ ¥ 29.5391
40+ ¥ 29.5391
90+ ¥ 28.4841
450+ ¥ 28.4841
900+ ¥ 28.4841
库存: 56
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.28
