686104183822

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距4p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: 2749023
供应商: 海外现货
标准整包数: 1

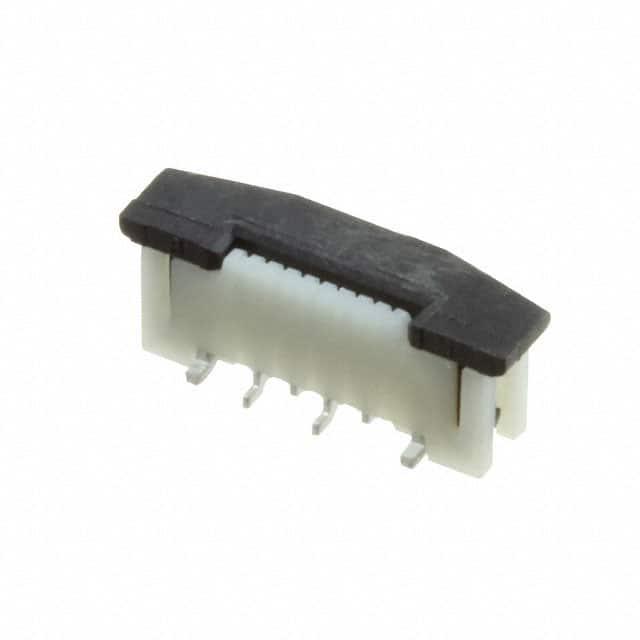

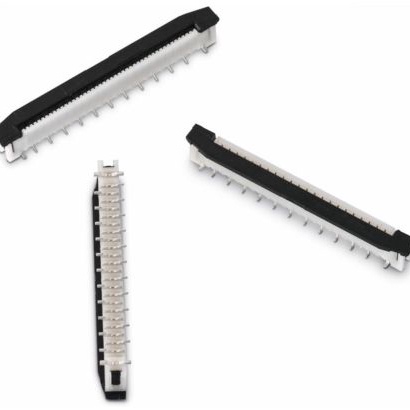

WURTH FFC/FPC连接器 686104183822

686104183822概述

    WR-FPC SMT ZIF Vertical 技术手册概述
    本文旨在为WR-FPC SMT ZIF Vertical(型号:686104183822)提供全面的技术手册概述。这一系列零组件专为通用电子产品设计制造,适用于消费电子、通信设备及一般工业应用。

    产品简介


    WR-FPC SMT ZIF Vertical是一款垂直安装的柔性扁平电缆(FPC)插座,专用于表面贴装技术(SMT)。它支持1.00毫米的间距,配备零插入力(ZIF)设计,确保了连接器的耐用性和可靠性。每只连接器可承受高达20次的插拔循环,适合频繁插拔的应用场合。其绝缘材料采用PA6T等级,具备良好的耐热和阻燃性能。此外,其接触端子由磷青铜制成,并覆盖了120μ英寸的锡镀层和30μ英寸的镍镀层,保证了出色的导电性和抗腐蚀性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 针脚数 | 4
    | 针脚到针脚(中间) | 3 | mm |
    | 长度 L | 10.8 | mm |
    | 长度 L1 | 9.5 | mm |
    | 长度 L2 | 5.2 | mm |
    | 轨迹对齐公差 | ±0.1 | mm |
    | 推荐焊盘图案宽度 | 2.3±0.15 | mm |
    | 信号触点材质 | 磷青铜
    | 触点电镀 | 120μ"锡
    | 支持的最大电压 | 125 | V(AC) |
    | 绝缘电阻 | ≥100 | MΩ |
    | 接触电阻 | ≤30 | mΩ |

    产品特点和优势


    WR-FPC SMT ZIF Vertical的主要特点是其高耐久性、高可靠性以及零插入力设计。这些特点使其非常适合于需要频繁插拔的应用场景,例如移动设备、便携式电子设备等。此外,该产品通过了RoHS、REACH和无卤素认证,确保其在环境友好方面的表现优异。

    应用案例和使用建议


    该连接器被广泛应用于智能手机、平板电脑和其他便携式消费电子产品中,用于连接柔性电路板(FPC)至主板或其他接口。对于用户而言,在安装过程中应注意避免过度用力操作,以免造成机械损伤。建议使用制造商推荐的焊接温度曲线进行焊接,以确保焊接质量和连接器寿命。

    兼容性和支持


    制造商提供了详细的资料和技术支持,包括焊接曲线、清洁指南和存储条件建议。WR-FPC SMT ZIF Vertical与大多数现代FPC材料兼容,但在特殊情况下,如涉及高安全标准的应用时,必须事先获得Würth Elektronik的书面批准。

    常见问题与解决方案


    1. Q: 产品使用后出现接触不良怎么办?
    - A: 检查是否存在机械损伤或污染,如有必要请重新清洁并正确焊接。

    2. Q: 如何确保长期可靠性?
    - A: 遵循制造商提供的温度曲线进行焊接,并定期检查以确保无机械损伤。

    总结和推荐


    总体而言,WR-FPC SMT ZIF Vertical是一款高性能的FPC插座,具有出色的耐用性和可靠性。对于需要高频插拔的场景,它是理想的选择。然而,用户应严格按照制造商的指导进行操作和维护,以确保最佳性能和使用寿命。因此,我强烈推荐这款产品给那些寻求高性能FPC插座解决方案的工程师和设计师们。

686104183822参数

参数
端接 焊盘
触头镀层
间距 1mm
板上高度 3.25mm
针脚数 4pin
外壳颜色 乳白色
额定电流 1A
连接器/触头类型 底部
扁平柔性类型 FFC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
