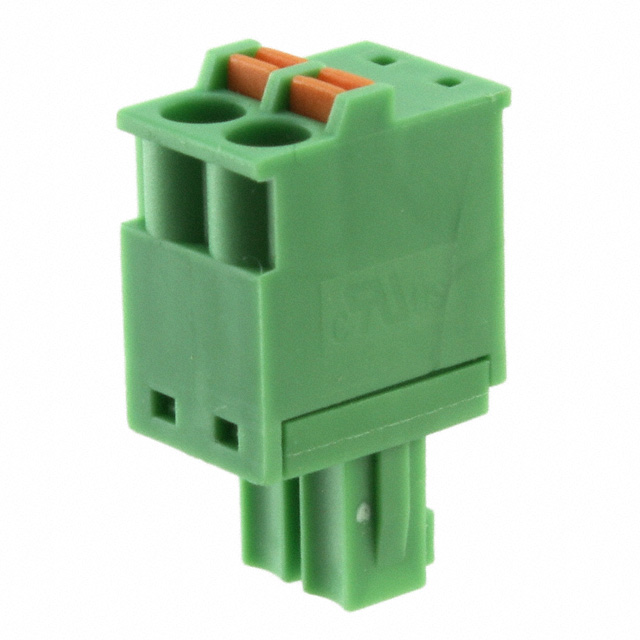

691368300002B

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距2p插拔式接线端子 插头, 368B系列, 300 V 交流, 螺钉拧紧, 绿色,橙色
供应商型号: 2292776
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691368300002B

691368300002B概述

    SERIE 368B - 3.81MM Screwless Vertical Cable Entry Plug 技术手册

    产品简介


    SERIE 368B 是一款适用于通用电子设备的螺纹锁定型垂直电缆插头。它采用无螺纹设计,具备出色的绝缘和抗燃特性,广泛应用于工业控制、通信系统、仪器仪表和其他需要高安全性和可靠性的场合。

    技术参数


    - 尺寸与安装:
    - 插针数量(Poles):2至12个
    - 尺寸(Pitch):3.81毫米
    - 尺寸规格:8.42 mm至54.14 mm(取决于插针数量)

    - 材料:
    - 绝缘体材料:PA 66
    - 金属弹簧:不锈钢带钢
    - 线防护材料:磷青铜镀锡

    - 环境参数:
    - 操作温度范围:-40°C 至 115°C

    - 电气参数:
    - 电流等级:8安培
    - 工作电压:300伏交流电
    - 耐压值:2.0千伏
    - 接触电阻:最大20毫欧姆

    - 认证:
    - UL认证编号:E315414
    - 符合RoHS和无铅标准


    产品特点和优势


    - 无螺纹设计:便于快速安装和拆卸,提高装配效率。
    - 高耐燃性:符合UL94-V0标准,提供出色的防火性能。
    - 广泛的温度适应性:可在-40°C至115°C的极端温度范围内正常工作。
    - 可靠的电气连接:接触电阻低,确保稳定且高效的电力传输。
    - 多规格选项:提供多种插针数量,以满足不同应用需求。

    应用案例和使用建议


    - 工业自动化设备:由于其优异的环境适应性和高可靠性,该插头特别适合用于工业自动化设备中的电源连接。
    - 通信系统:在各类通信系统中,SERIE 368B插头可作为关键组件,保证系统的稳定运行。
    - 其他设备:如仪器仪表等对电气安全要求较高的设备也可选用此款插头。
    使用建议:
    - 在使用过程中,注意保持插头清洁干燥,避免灰尘和水分进入影响连接效果。
    - 定期检查插头连接部位的紧固情况,确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:SERIE 368B插头具有广泛的兼容性,能够适配多种规格的电线(28-16 AWG),并支持2至12个插针。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    - Q:如何检查接触电阻?
    - A:使用数字万用表进行测量,确保接触电阻不超过20毫欧姆。
    - Q:如何安装插头?
    - A:按照产品手册中的步骤操作,先将电线插入插头,再将插头固定到设备上。
    - Q:插头是否支持低温环境下的使用?
    - A:是的,该插头可以在-40°C至115°C的温度范围内正常工作。

    总结和推荐


    SERIE 368B是一款高度可靠、适用范围广的电缆插头,尤其适合工业和通信领域的各种应用。其无螺纹设计、高耐燃性及广泛的温度适应性使其成为市场上极具竞争力的产品。总体而言,我们强烈推荐SERIE 368B插头给需要高性能连接器的用户。
    通过上述详细的解析,我们可以看出SERIE 368B插头不仅具有卓越的技术参数和性能指标,而且在多个应用领域表现出色。无论是工业控制还是通信系统,这款插头都能为用户提供可靠且高效的解决方案。

691368300002B参数

参数
长*宽*高 8.42mm(长度)*12.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691368300002B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691368300002B数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691368300002B 691368300002B数据手册

691368300002B封装设计

查看详情并下载
Symbol
Footprint
3D Model
