7446122001

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 1 mH绕线电感, Idc 2A, Rdc 60mΩ, 18.5 x 13.5 x 20.5mm
供应商型号: 1748626
供应商: 海外现货
标准整包数: 1

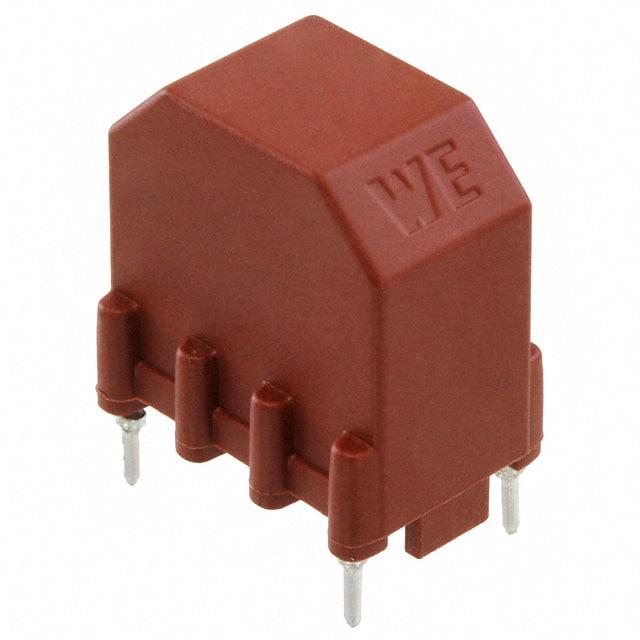

WURTH 共模滤波器 7446122001

7446122001概述


    产品简介


    WE-LF Common Mode Power Line Choke(共模电源线扼流圈)是一种设计用于一般电子设备的电子元器件。这种电感器主要用于减少或抑制电路中的共模噪声,适用于各种消费电子产品、工业设备以及通信系统。通过限制高频噪声的流动,它可以显著提高设备的电磁兼容性(EMC)和信号完整性。

    技术参数


    | 参数名称 | 规格 | 单位 |
    |
    | 外形尺寸(长 x 宽 x 高) | 15.00 ±0.2 x 10.00 ±0.2 x 13.50 mm
    | 最大长度 | 18.50 mm
    | 最大宽度 | 20.50 mm
    | 引脚间距 | 3.00 ±0.5 mm
    | 引脚数量 | 4个
    | 电感量(L) | 1 mH | ±30% |
    | 额定电流(IR) | 2 A | max. |
    | 直流电阻(RDC) | 0.06 Ω | max. |
    | 额定电压(VR) | 250 V (AC) | max. |
    | 绝缘测试电压(VT) | 1500 V (AC)

    产品特点和优势


    WE-LF Common Mode Power Line Choke 具有以下特点和优势:
    - 高共模抑制比:有效抑制共模噪声,提高电路的电磁兼容性。
    - 宽温工作范围:可在-40°C 至 +125°C 的温度范围内稳定工作。
    - 紧凑设计:体积小巧,适合空间受限的应用场合。
    - 优良的温度特性:在高温条件下仍能保持稳定的电气特性。
    - 符合环保要求:满足RoHS、REACH及无卤素标准,确保对环境友好。

    应用案例和使用建议


    应用案例:
    该电感器广泛应用于各类电源线路、开关电源、变频器以及LED驱动电源等场合,有效抑制共模噪声,提升系统的电磁兼容性能。
    使用建议:
    - 在设计应用时,应根据具体的工作条件和要求选择合适的电感值和额定电流。
    - 确保正确安装和焊接,避免过载运行,以延长使用寿命。
    - 考虑到磁滞效应可能导致的音频噪音,应避免在音频频率信号下使用该电感器。

    兼容性和支持


    兼容性:
    此产品可与其他标准电子设备和电路板轻松兼容,无需特殊处理。
    支持与维护:
    制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。此外,产品还通过了RoHS、REACH和VDE等认证,确保质量和安全性。

    常见问题与解决方案


    常见问题:
    1. 如何确定正确的电感值?
    - 根据应用的具体需求和电路中的噪声水平来选择合适的电感值。如果不确定,可以咨询技术支持获取专业建议。
    2. 如何防止焊接过程中的损坏?
    - 遵循制造商提供的波峰焊曲线进行焊接,并确保焊锡温度和时间控制在规定范围内。过度加热可能导致焊点损坏。
    3. 如何保证长期存储的安全性?
    - 将产品存放在原始包装中,并确保储存环境的温度低于40°C,湿度低于75%。避免长时间暴露在阳光直射下。

    总结和推荐


    总体而言,WE-LF Common Mode Power Line Choke 是一款高性能、可靠性强且环境友好的电子元器件。它不仅能够显著提升设备的电磁兼容性,还能适应广泛的环境条件。因此,强烈推荐给需要高效电磁干扰抑制和高可靠性的电子设备设计者和工程师。在设计和应用过程中,遵循上述建议和注意事项,将有助于充分发挥其性能优势。

7446122001参数

参数
阻抗 -
电感值 1mH@ 10 kHz
直流电阻 60mΩ
额定电流 2A
线路数量 2
额定电压-AC 250V
额定电压-DC -
长*宽*高 18.5mm*13.5mm*20.5mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7446122001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7446122001数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7446122001 7446122001数据手册

7446122001封装设计

查看详情并下载
Symbol
Footprint
3D Model
