78404054150

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 15 μH 5040功率电感, Idc 2.01A
供应商型号: 2591092
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 78404054150

78404054150概述


    产品简介

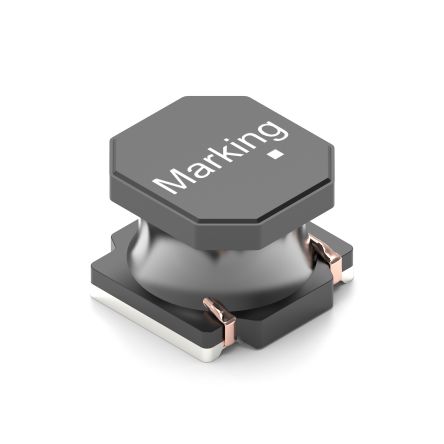

    WE-LQSA SMT 半封闭式功率电感器是一款适用于通用电子设备的表面贴装型半封闭式电感器。主要功能是通过电磁感应存储能量,提供稳定的电流并滤除杂波。它广泛应用于各种消费电子产品、工业控制系统、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸(长 x 宽 x 高) | 5.0 ±0.2 mm x 5.0 ±0.2 mm x 4.0 ±0.3 mm |
    | 标记 | 150(电感编码) |
    | 推荐焊盘图案 | 5.2 mm x 2.45 mm x 1.35 mm x 2.45 mm |
    | 工作温度范围 | -50°C 至 +150°C |
    | 存储条件 | < 40°C;< 75% RH |
    | 认证 | RoHS, REACH, 卤素自由材料 |
    | 电气特性
    | 电感值(L) | 15 μH ±20% |
    | 额定电流(Ir) | 2.01 A 最大 |
    | 饱和电流(Isat) | 2.2 A 典型 |
    | 直流电阻(Rdc) | 90 mΩ 典型;108 mΩ 最大 |
    | 自谐振频率(fres) | 22 MHz 典型 |

    产品特点和优势


    WE-LQSA SMT 半封闭式功率电感器具有以下几个独特优势:
    - 半封闭结构:提供更高的机械稳定性,同时减少外部磁场干扰。
    - 高电感精度:±20% 的电感精度保证了良好的滤波效果。
    - 高温稳定性:宽泛的工作温度范围(-50°C 至 +150°C),确保在极端环境下的可靠运行。
    - 低直流电阻:典型值为 90 mΩ,有助于提高能效,降低功耗。
    - 强认证标准:符合 RoHS 和 REACH 等环保标准,适合绿色环保应用。
    - 抗冲击性能:设计坚固,能够承受一定程度的冲击,延长使用寿命。

    应用案例和使用建议


    WE-LQSA SMT 半封闭式功率电感器被广泛应用于多种电子设备中,例如:
    - 通信设备:在高频信号处理中,提供稳定的电流和滤波作用。
    - 电源管理:用于电压转换和稳压电路,确保电源的稳定输出。
    - 工业控制:在恶劣环境下提供可靠的电力供应。
    使用建议:
    - 在组装时,确保电感器不受到强烈的物理冲击,以免损坏内部结构。
    - 保持适当的冷却措施,避免温度过高导致电感器过热损坏。
    - 使用符合电感器电气特性的焊接曲线进行回流焊接,以确保焊点质量。

    兼容性和支持


    该产品已通过多项国际标准认证,适用于广泛的电子设备。厂商提供详细的用户手册和技术支持服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:焊接过程中出现空洞或虚焊现象。
    - 解决办法:检查焊接曲线是否符合制造商提供的标准,确保焊接温度和时间控制得当。
    2. 问题:电感器在长时间使用后出现故障。
    - 解决办法:检查是否超过额定电流,或是否存在散热不良的情况,必要时采取措施改善散热。
    3. 问题:电感器在清洗过程中受损。
    - 解决办法:避免使用刷子等可能对细小引脚造成损伤的工具进行清洗。

    总结和推荐


    综上所述,WE-LQSA SMT 半封闭式功率电感器具备高度可靠性、稳定性和环保特性,非常适合于各类需要高性能电感器的应用场合。对于需要长期稳定供电的电子设备来说,这款电感器是理想的选择。建议在设计阶段仔细考虑该产品的特点和优势,并根据实际需求进行选择和使用。

78404054150参数

参数
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 2.01A
Q值 -
测试频率 -
电感值 15μH
饱和电流(LSAT) -
长*宽*高 5mm(长度)*5mm(高度)
通用封装 5040
应用等级 汽车级
包装方式 卷带包装

78404054150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78404054150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78404054150 78404054150数据手册

78404054150封装设计

查看详情并下载
Symbol
Footprint
3D Model
