首页  >  产品百科  >  61801525023

61801525023

产品分类: D-Sub 连接器
厂牌: WURTH

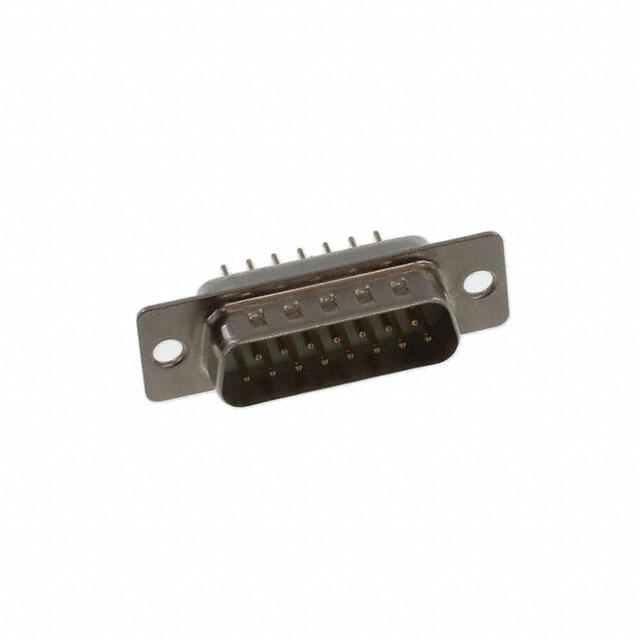

产品描述: Wurth伍尔特 D-Sub连接器, 618系列, 公插, DB15针, 通孔安装, 直角主体
供应商型号: 732-61801525023-ND
供应商: Digi-Key
标准整包数: 1
WURTH D-Sub 连接器 61801525023

61801525023概述

    WR-DSUB Male PCB Connector 技术手册

    1. 产品简介


    WR-DSUB Male PCB Connector(产品代码:61801525023) 是一款专为通用电子设备设计的高可靠性连接器。它主要用于实现电路板之间的信号传输和电源传输。这款连接器适用于各种消费电子产品、工业自动化设备及通信设备等领域。

    2. 技术参数


    - 外形尺寸:
    - 长度 \( L \):39.2 mm
    - 长度 \( L1 \):33.32 mm
    - 长度 \( L2 \):25.25 mm
    - 推荐孔图案:
    - 长度 \( l1 \):33.32 mm
    - 电气特性:
    - 针数:15
    - 耐用性:50 次插拔循环
    - 额定电流:3 A
    - 工作电压:125 V (AC)
    - 耐压值:1 分钟内 1000 V (AC)
    - 接触电阻:最大 30 mΩ
    - 绝缘电阻:最小 5000 MΩ
    - 机械特性:
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 绝缘阻燃等级:UL94 V-0
    - 接触材料:铜合金
    - 接触镀层:金
    - 屏蔽材料:钢
    - 屏蔽镀层:锡
    - 工作条件:
    - 操作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 高耐用性:可承受多达 50 次插拔循环,保证长期可靠使用。
    - 卓越的电气性能:具备低接触电阻(最大 30 mΩ)和高绝缘电阻(最小 5000 MΩ),确保信号传输质量和稳定性。
    - 符合安全标准:RoHS 和 REACH 认证,满足环保要求。
    - 坚固耐用:采用 PBT 绝缘材料和铜合金接触材料,耐高温、抗腐蚀。

    4. 应用案例和使用建议


    应用场景:
    - 适用于消费电子产品(如智能手机、平板电脑)
    - 适用于工业自动化设备(如机器人、传感器)
    - 适用于通信设备(如路由器、交换机)
    使用建议:
    - 在焊接过程中,请严格遵循波峰焊工艺规范,以确保连接器的稳定性和可靠性。
    - 清洗过程中避免使用刷子,防止损伤功能区域。
    - 若需进行灌封或涂覆,建议手动检查以确保无不良影响。

    5. 兼容性和支持


    兼容性:
    - WR-DSUB Male PCB Connector 设计用于与 Würth Elektronik eiSos GmbH & Co. KG 的其他组件配合使用。不建议与其他非指定产品配合使用,以确保最佳的可靠性。
    支持:
    - Würth Elektronik 提供详尽的技术支持和售后保障服务,确保客户在使用过程中获得全面支持。

    6. 常见问题与解决方案


    - 问题一:如何确定该连接器适用于我的应用?
    - 解决方案:请参考本手册中的技术参数和电气特性,确保连接器的工作条件符合您的应用需求。

    - 问题二:焊接时需要注意哪些事项?
    - 解决方案:请严格按照规定的波峰焊工艺进行焊接,并避免使用不合规的焊接方法。

    - 问题三:如何清洗该连接器?
    - 解决方案:建议使用温和的清洗剂并避免使用刷子,以防损坏功能区域。

    7. 总结和推荐


    综上所述,WR-DSUB Male PCB Connector 是一款高性能的连接器产品,适用于多种应用场景。其卓越的电气性能和可靠性使其成为众多电子设备的理想选择。鉴于其出色的表现和广泛的应用范围,强烈推荐使用该产品。
    如需更多信息或技术支持,请访问 [Würth Elektronik 官方网站](http://www.we-online.com/)。

61801525023参数

参数
颜色 白色
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Male Pins,Plug
长*宽*高 39.14mm*12.5mm*10.9mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

61801525023厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61801525023数据手册

厂牌 PDF简要描述 下载
WURTH D-Sub 连接器 WURTH 61801525023 61801525023数据手册

61801525023封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4668 ¥ 29.2945
10+ $ 3.1637 ¥ 26.476
50+ $ 2.8174 ¥ 23.5778
100+ $ 2.4523 ¥ 20.5229
250+ $ 2.106 ¥ 17.6246
500+ $ 1.872 ¥ 15.6663
库存: 101
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.29
