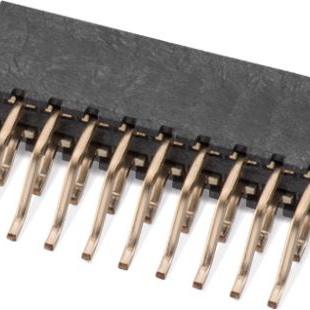

621112284621

厂牌: WURTH
产品描述: 2mm间距12p双排排母, WR-PHD系列, 斜角
供应商型号: 10B-2849244-4
供应商: 国内现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 621112284621

621112284621概述

    WR-PHD SMT Angled Dual Socket Header 技术手册

    1. 产品简介


    WR-PHD SMT Angled Dual Socket Header 是一款专为通用电子产品设计的表面贴装(SMT)直角双插座连接器。该连接器具有12个引脚,每个引脚间距为2毫米(Pitch P),可广泛应用于消费电子、工业控制和通信设备等领域。

    2. 技术参数


    以下是该连接器的主要技术参数:
    - 引脚数 (Pins):12
    - 引脚间距 (Pitch P):2 mm
    - 工作电压:200 V (AC)
    - 耐压值 (Withstanding Voltage):500 V (AC),持续1分钟
    - 额定电流 (Rated Current IR):2 A
    - 接触电阻 (Contact Resistance):最大20 mΩ
    - 绝缘电阻 (Insulation Resistance RISO):最小1000 MΩ
    - 材料属性:
    - 绝缘体材料 (Insulator Material):LCP
    - 绝缘体阻燃等级 (Insulator Flammability Rating):UL94 V-0
    - 接触材料 (Contact Material):铜合金,金镀层
    - 操作温度范围 (Operating Temperature):-40°C 至 +105°C
    - 包装规格:
    - 纸带式包装
    - 包装长度:纸带最小160mm,无元件纸带最小100mm,盖带最小400mm
    - 外形尺寸:
    - 长度 (Length L):12.4 mm

    3. 产品特点和优势


    - 可靠性高:该连接器通过了UL认证(E323964),符合RoHS标准。
    - 环境适应性强:能在-40°C至+105°C的温度范围内稳定工作。
    - 耐用性好:可以承受高达50次的插拔循环。
    - 阻燃性能优异:使用UL94 V-0级阻燃材料,确保安全性。
    - 易于焊接:满足再流焊工艺要求,焊接温度最高可达260°C。

    4. 应用案例和使用建议


    - 应用场景:WR-PHD SMT Angled Dual Socket Header 常用于消费电子设备、工业控制系统、通信设备及各类需要高可靠性的电子设备中。
    - 使用建议:
    - 在进行焊接前,确保焊接工艺符合规定的再流焊曲线。
    - 避免对连接器进行过度冲击或直接机械冲击,以防止损坏。
    - 清洗时避免使用刷子,以免损伤功能相关区域。

    5. 兼容性和支持


    - 兼容性:该连接器与Würth Elektronik eiSos GmbH & Co. KG的配套产品兼容。
    - 技术支持:Würth Elektronik提供详尽的技术文档和产品支持,如需更多信息,请联系官方支持。

    6. 常见问题与解决方案


    - 问题1:如何处理长时间存储导致的焊接不良?
    - 解决方案:建议存储时间不超过12个月,并且要按照原包装条件存放,确保终端无降解。
    - 问题2:清洗过程中会损坏连接器吗?
    - 解决方案:避免使用刷子清洗,推荐手动检查清洗后的效果。
    - 问题3:连接器能否用于安全关键的应用?
    - 解决方案:客户需自行评估连接器在安全关键应用中的适用性,并确保设计符合相应标准。

    7. 总结和推荐


    综上所述,WR-PHD SMT Angled Dual Socket Header 连接器具有高可靠性、宽温度范围适应性和出色的阻燃性能。该产品适用于多种通用电子产品,尤其适合工业控制和消费电子领域。强烈推荐使用此产品,以获得更佳的性能和可靠性。如果您需要免费样品,请访问官网进行申请。

621112284621参数

参数
类型 Push-Pull,Receptacle
间距-配接 2mm
颜色 -
触头镀层 - 配接
防护等级 -
排数 2
触头镀层厚度 - 配接 -
针脚数 12pin
额定电流 2A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

621112284621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621112284621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621112284621 621112284621数据手册

621112284621封装设计

查看详情并下载
Symbol
Footprint
3D Model
