662104145021

厂牌: WURTH

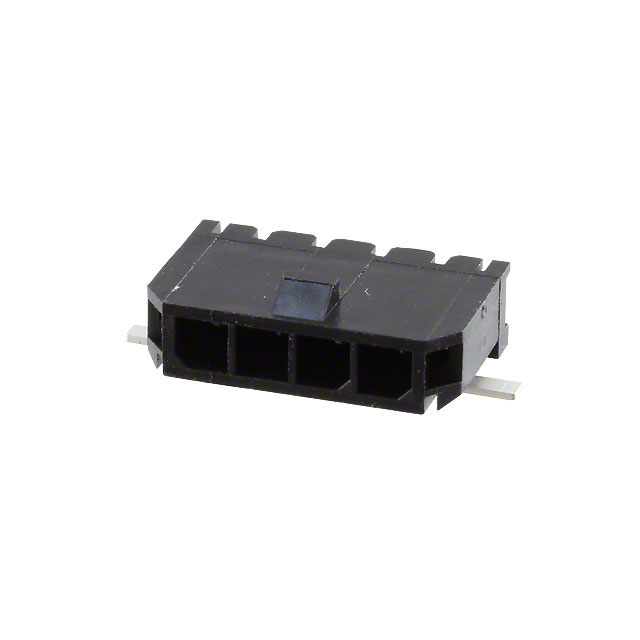

产品描述: Wurth Elektronik 3.0mm间距4p单排排针 线对板连接器, WR-MPC3系列, 直角, 表面
供应商型号: 8282657
供应商: 海外现货
标准整包数: 5
WURTH 矩形连接器 - 针座 - 公插针 662104145021

662104145021概述


    产品简介


    本文将详细介绍一款适用于表面贴装技术(SMT)的单排直角公端子连接器——型号为662 1xx 145 021。这款连接器主要用于一般电子产品,提供稳定的电气连接。它的设计使其能够广泛应用于各类电子设备中,如航空航天、交通运输及医疗等领域。

    技术参数


    以下是根据技术手册中提取的主要技术参数:
    - 材料:
    - 绝缘体:LCP
    - 燃烧等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压
    - 接触镀层:锡
    - 质量等级: 25次插拔循环
    - 电气特性:
    - 电流承载能力:5 A
    - 工作电压:250 VAC
    - 绝缘电阻:> 1000 MΩ
    - 耐压强度:1500 VAC/MIN
    - 接触电阻:最大10 mΩ
    - 环境条件:
    - 工作温度范围:-40°C 到 105°C
    - 认证: E323964

    产品特点和优势


    这款连接器具备多项独特优势:
    - 高可靠性: 能够承受25次插拔循环,保证长期使用下的稳定性。
    - 快速响应: 接触电阻低至10 mΩ,确保高效的数据传输。
    - 防火安全: 材料燃烧等级达到UL94-V0标准,具有优秀的防火性能。
    - 耐温宽广: 在极端温度条件下仍能正常工作,适用于各种严苛环境。

    应用案例和使用建议


    应用案例:
    该连接器可以广泛用于各类电路板设计中,特别是在需要高可靠性和耐温性能的环境中。例如,在汽车控制系统的电路板设计中,这些连接器可以确保在各种驾驶条件下的稳定连接。
    使用建议:
    - 环境适应性: 由于其优异的耐温性能,可在高温或低温环境下使用,但需注意避免极端湿度环境。
    - 组装方式: 采用自动贴片机进行装配,确保安装精度和效率。
    - 防护措施: 安装后应确保连接器与周围元件保持一定距离,避免机械冲击或电磁干扰。

    兼容性和支持


    该连接器的SMT Solder Tabs设计使其易于与各种自动贴片机兼容。Wurth Elektronik提供全面的技术支持和售后服务,包括安装指南和技术文档,帮助用户顺利完成安装和调试。

    常见问题与解决方案


    - 问题1: 插拔时接触不良
    - 解决办法: 检查接触点是否清洁,确保没有灰尘或氧化物。如有必要,可使用专用清洗剂清理。
    - 问题2: 连接器温度过高
    - 解决办法: 确保连接器周围有足够的通风空间,避免过热。

    总结和推荐


    综上所述,662 1xx 145 021连接器以其卓越的性能和可靠的设计在电子设备中有着广泛应用。它具有出色的耐温性能、高可靠性和优良的电气特性,是理想的选择。因此,我们强烈推荐这款产品用于需要高可靠性连接的应用场景。

662104145021参数

参数
额定电流 5A
排数 1
触头镀层厚度 - 配接 -
针脚数 4pin
颜色 黑色
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
间距-配接 3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

662104145021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

662104145021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 662104145021 662104145021数据手册

662104145021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.0785
125+ ¥ 13.439
500+ ¥ 13.1033
1250+ ¥ 12.7783
2500+ ¥ 12.4554
库存: 48
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 70.39
直接购买
加入购物车
