691349340007

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距7p插拔式接线端子 反相插头, 3493系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691349340007
供应商: 海外现货
标准整包数: 1

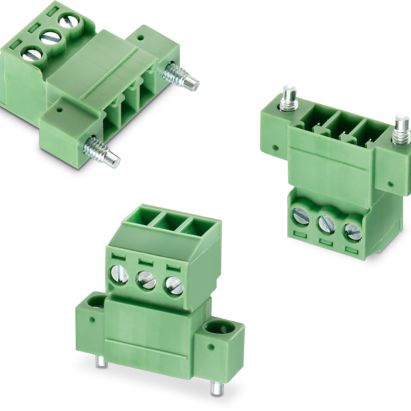

WURTH 接线座- 接头/插头和插口 691349340007

691349340007概述


    产品简介


    本产品是Würth Elektronik eiSos GmbH & Co. KG生产的SERIE 3493系列反向插入垂直进线连接器。它具有独特的设计,适合多种应用领域,如一般电子设备、军用设备、航空航天设备等。该连接器主要用于实现电路板间的电连接,保证安全可靠的信号传输。

    技术参数


    以下是SERIE 3493连接器的主要技术参数:
    | 参数 | 值 |

    | 材料 | 绝缘体:PA 66 |
    | 颜色 | 绿色 |
    | 接触材料 | 黄铜 |
    | 接触电镀 | 锡 |
    | 接触类型 | 冲压 |
    | 端子螺丝 | 钢锌电镀 |
    | 法兰螺丝 | 钢 M2.5 |
    | 工作温度范围 | -40°C 至 115°C |
    | 额定电流 | 8A |
    | 工作电压 | 300VAC |
    | 耐压 | 1.6kV |
    | 接触电阻 | ≤20mΩ |
    | 导线截面积(实心导线) | 30-14AWG / 0.051-2.08mm² |
    | 导线截面积(绞合导线) | 30-14AWG / 0.051-2.08mm² |
    | 扭矩 | 2.6Lb-In / 0.29Nm |
    | 焊锡 | 符合JEDEC无铅波峰焊接工艺 |

    产品特点和优势


    1. 高可靠性:经过详细测试,确保在极端环境下仍能可靠运行。
    2. 安全认证:符合RoHS标准,确保环保无毒。
    3. 广泛的适用性:适用于多种电器设备,如普通电子产品、军用设备、航空航天设备等。
    4. 易于安装和维修:提供详细的安装指南和技术支持,确保用户可以快速上手。
    5. 良好的机械性能:具备出色的耐压、耐温性能,确保长期稳定工作。

    应用案例和使用建议


    该连接器广泛应用于各种电气系统中,如家用电器、工业控制设备、军事通讯设备等。为确保最佳性能,建议用户遵循以下使用建议:
    - 合理布线:根据连接器的额定电流和电压选择合适的电线,并确保电线质量良好。
    - 防潮保护:在潮湿环境中使用时,应采取额外的防水措施,避免因水分引起短路或其他故障。
    - 定期检查:建议定期对连接器进行检查和维护,以确保其正常工作。

    兼容性和支持


    该连接器专为Würth Elektronik eiSos GmbH & Co. KG的同类产品和工具而设计,以确保最佳性能和兼容性。此外,厂商还提供了详细的用户手册和技术支持,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查端子螺丝是否松动或损坏,重新紧固或更换端子螺丝。
    - 问题2:接触电阻过高
    - 解决方案:检查接触面是否干净,必要时清洁并重做连接。
    - 问题3:连接器外壳损坏
    - 解决方案:避免直接机械冲击,如有损伤及时更换连接器。

    总结和推荐


    SERIE 3493连接器凭借其出色的技术性能和广泛的应用领域,在市场上具有很高的竞争力。无论是对于普通的家用电器还是要求严格的工业设备,该连接器都能提供可靠的电连接解决方案。总体而言,我们强烈推荐此款连接器,因为它能够满足大多数用户的使用需求。

691349340007参数

参数
长*宽*高 37.07mm(长度)*11mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691349340007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691349340007数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691349340007 691349340007数据手册

691349340007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.4251 ¥ 54.8061
50+ $ 6.1468 ¥ 52.4322
100+ $ 5.7717 ¥ 49.2326
450+ $ 5.0336 ¥ 42.9366
库存: 50
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 548.06
