744340300025

产品分类: 贴片电感
厂牌: WURTH
产品描述: 27A 25nH 270μΩ ±15% 4030 4.8mm(长度)*3mm(高度)
供应商型号: 2278166
供应商: 海外现货
标准整包数: 5

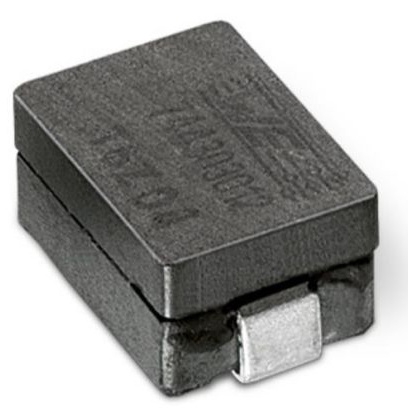

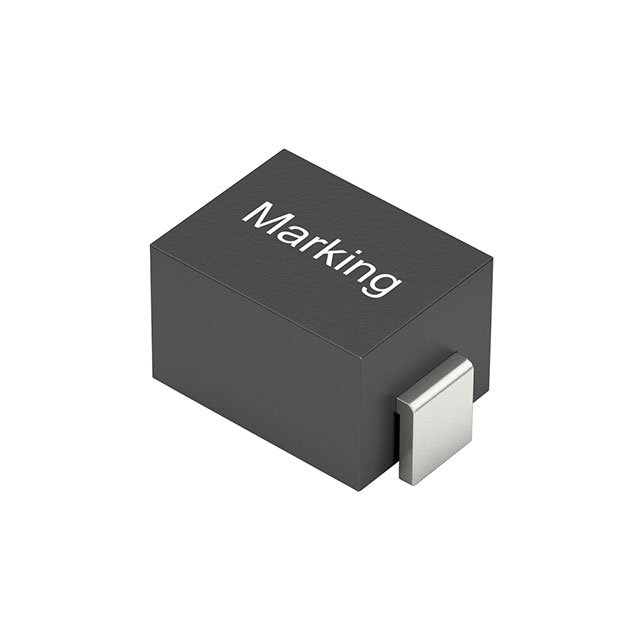

WURTH 贴片电感 744340300025

744340300025概述


    产品简介


    WE-HCM SMT 高电流扁线绕电感器(型号:744340300025)是一种专为通用电子产品设计的表面贴装(SMT)高电流电感器。它主要功能是提供高电感值和良好的电流处理能力,适用于需要高频、低损耗的应用场合。典型的应用领域包括通信设备、计算机主板、电源管理模块和其他需要高可靠性的电子系统。

    技术参数


    - 尺寸(长×宽×高):
    - 14 ±0.3 mm
    - 4.8 ±0.5 mm
    - 0.25 mm(参考值)
    - 3.0 mm(最大值)
    - 4.1 ±0.3 mm
    - 3.1 ±0.3 mm
    - 标称电感:0.025 μH
    - 额定电流(IR):27 A(ΔT = 40 K)
    - 性能额定电流(IRP,40K):52.9 A(ΔT = 40 K)
    - 饱和电流(ISAT,10% 和 ISAT,30%):
    - 48.9 A(|ΔL/L| < 10%)
    - 51 A(|ΔL/L| < 30%)
    - 直流电阻(RDC):0.27 mΩ(±15%)
    - 自谐振频率(fres):180 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:温度 < 40°C;相对湿度 < 75%
    - 潮敏等级(MSL):1 级

    产品特点和优势


    1. 高电流处理能力:性能额定电流高达52.9 A,适合高功率需求的应用。
    2. 良好的热稳定性:可在广泛的温度范围内正常工作,最高可达125°C。
    3. 低直流电阻:0.27 mΩ的低直流电阻减少了能量损失,提高了效率。
    4. 高自谐振频率:180 MHz的自谐振频率使得该电感器能够在高频下工作。
    5. 符合RoHS和REACH标准:环保材料,满足国际安全和环保要求。
    6. 可靠性高:组件经过严格的质量控制和测试,确保在各种环境中稳定工作。

    应用案例和使用建议


    - 通信设备:可用于基站和路由器的电源管理模块,以实现高效能传输。
    - 计算机主板:用于提高电源系统的稳定性和可靠性。
    - 电源管理模块:用于电力转换和滤波,提高电源效率。
    使用建议:
    1. 在焊接过程中,确保焊接温度符合规定的预热和峰值温度范围,以避免损坏。
    2. 尽量避免组件在生产过程中的冲击和掉落,以防物理损伤。
    3. 存储时间超过12个月的产品,建议重新进行质量检测后再使用。
    4. 在使用过程中,注意环境温度,确保温度不超过产品额定的最大值。

    兼容性和支持


    该电感器具有广泛的适用性,可以与大多数常见的电路板和设备兼容。制造商提供了详细的技术文档和支持,包括焊接参数、测试条件和可靠性报告。客户可以通过制造商的网站和客户服务渠道获取更多信息和技术支持。

    常见问题与解决方案


    1. 焊接不牢固
    - 解决方案:确保焊接温度和时间符合规定的预热和峰值温度范围。
    2. 温度过高导致损坏
    - 解决方案:检查并控制工作环境的温度,确保不超过规定范围。
    3. 焊接后出现噪音
    - 解决方案:避免音频频率信号通过电感器,或使用抗噪措施。

    总结和推荐


    综上所述,WE-HCM SMT 高电流扁线绕电感器是一款高性能、高可靠性的电感器,非常适合于各种高电流和高频应用。它的多种优势使其成为众多电子系统中的理想选择。我们强烈推荐此款电感器,特别是对于那些对电流处理能力和热稳定性有较高要求的应用场景。同时,制造商提供的详细技术支持和服务也为用户的使用提供了保障。

744340300025参数

参数
容差 ±15%
直流电阻(DCR) 270μΩ
额定电流 27A
Q值 -
测试频率 -
电感值 25nH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 4.8mm(长度)*3mm(高度)
通用封装 4030
包装方式 卷带包装

744340300025厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744340300025数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744340300025 744340300025数据手册

744340300025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.2478
50+ ¥ 13.6077
100+ ¥ 12.9907
500+ ¥ 12.6657
5000+ ¥ 12.3491
库存: 147
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 71.23
