691358310008

厂牌: WURTH
产品描述:
供应商型号: BN-691358310008
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691358310008

691358310008概述


    产品简介

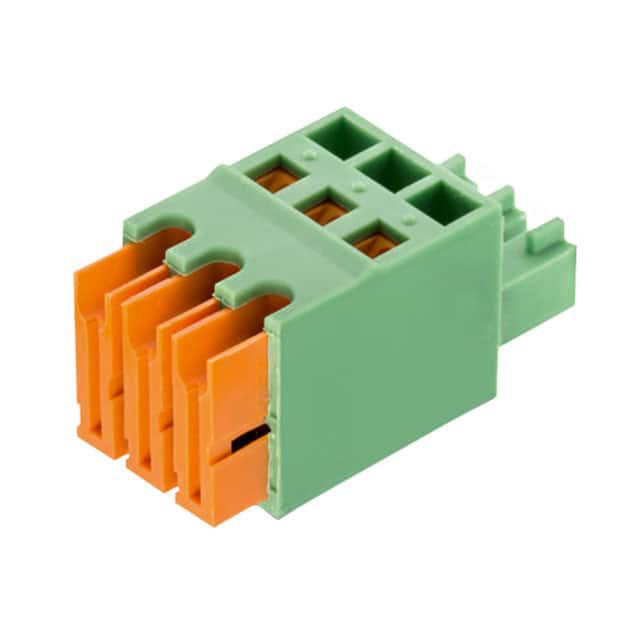

    WR-TBL Series 3583 - 3.81 mm IDC插头
    产品类型: IDC(绝缘位移连接)插头
    主要功能: 实现电路中的快速、可靠的电连接,特别适用于电子设备的线缆连接。
    应用领域: 广泛应用于一般电子设备中,如家电、工业控制、通信设备等。

    技术参数


    - 尺寸规格:
    - 针间距(Pitch P):3.81 mm
    - 插针到插针(中间)距离(Pl2):26.67 mm
    - 长度(L):31.27 mm
    - 材料属性:
    - 绝缘体材料:PA66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 操作温度范围:-40°C 到 +115°C
    - 电气特性:
    - 额定电流:5 A
    - 工作电压:300 V (AC)
    - 耐压:1600 V (AC)
    - 接触电阻:最大20 mΩ
    - 线缆规格:
    - 固体线缆截面:20至22 AWG(0.518 mm²至0.326 mm²)
    - 绞合线缆截面:20至22 AWG(0.518 mm²至0.326 mm²)
    - 认证信息:
    - RoHS合规:[2011/65/EU & 2015/863]
    - REACh合规:[EC 1907/2006]
    - cULus认证:E315414

    产品特点和优势


    - 高可靠性: 在-40°C至+115°C的宽温度范围内仍能保持稳定工作。
    - 快速安装: 使用绝缘位移技术,无需剥线即可完成连接,节省时间和成本。
    - 广泛适用性: 可应用于多种电子设备,如家电、工业控制设备等。
    - 高标准认证: 符合RoHS、REACh和cULus标准,确保产品安全可靠。
    - 优良的电气特性: 最大额定电流达5 A,工作电压高达300 V (AC),满足大多数电子设备的需求。

    应用案例和使用建议


    应用案例:
    WR-TBL系列3583 IDC插头常用于家电和工业控制设备的内部连接。例如,在洗衣机和空调的内部电路连接中,可以实现快速可靠的连接。
    使用建议:
    - 确保操作时遵循手册中的注意事项,避免机械冲击对插头造成损坏。
    - 使用正确的焊接工艺以保证焊接质量和产品寿命。
    - 存储时应保持原包装密封,以防受潮。

    兼容性和支持


    - 兼容性: 专为Würth Elektronik eiSos GmbH & Co. KG的其他相关产品设计,建议与同品牌的相关工具一起使用以确保最佳效果。
    - 支持和服务: Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后保障,用户可通过其官网获取详细信息和支持服务。

    常见问题与解决方案


    1. 问题:如何正确存储该产品?
    - 解决方案:产品应在原包装密封状态下存储,避免受潮,建议在生产日期后的12个月内使用。
    2. 问题:焊接时应注意什么?
    - 解决方案:必须使用符合Würth Elektronik技术规范的焊接工艺,否则将失去保修。
    3. 问题:如何清洁该产品?
    - 解决方案:不建议用水或清洁剂直接清洗,可使用推荐的无腐蚀性溶剂轻轻擦拭。

    总结和推荐


    总体评价:
    WR-TBL系列3583 IDC插头是一款高性能的电子连接组件,具备高可靠性、易安装的特点。其广泛的适用性和卓越的电气特性使其成为众多电子设备的理想选择。对于需要快速且可靠的电连接的应用场合,此产品无疑是一个优秀的选择。
    推荐指数:
    鉴于其良好的性能和高可靠性,强烈推荐在各类电子设备中使用该产品。

691358310008参数

参数
长*宽*高 12.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691358310008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691358310008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691358310008 691358310008数据手册

691358310008封装设计

查看详情并下载
Symbol
Footprint
3D Model
