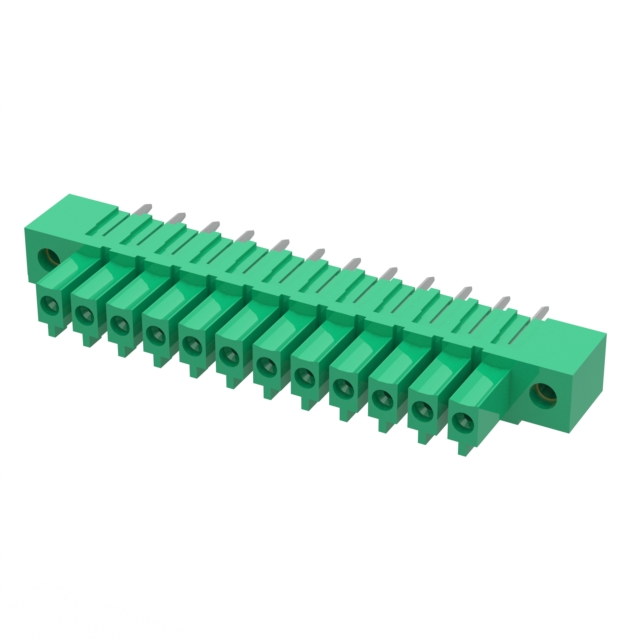

691308330012

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距12p插拔式接线端子 反相排针, 3083系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691308330012
供应商: 海外现货
标准整包数: 1

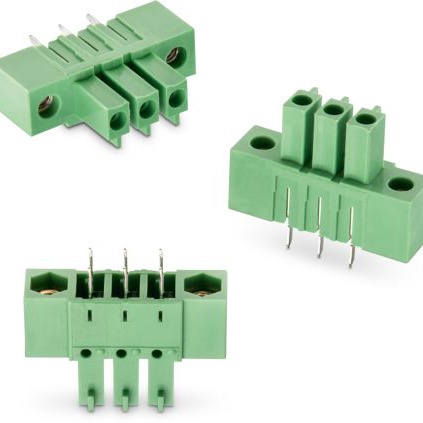

WURTH 接线座- 接头/插头和插口 691308330012

691308330012概述


    产品简介


    本技术手册介绍的是型号为691 308 330 0xx的系列3083电子元器件,主要用于垂直安装在印刷电路板上(PCB),具有反转功能并带有翼片。这种类型的电子元器件广泛应用于通信设备、工业自动化控制系统、医疗设备以及其他需要高可靠性的场合。

    技术参数


    - 尺寸:3.81 mm(间距)
    - 绝缘材料:PA 66(聚酰胺66)
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触镀层:锡
    - 接触类型:冲压型
    - 翼片螺母:黄铜M2.5
    - 工作温度范围:-40°C至115°C
    - 电气参数:
    - 额定电流:8A
    - 工作电压:300VAC
    - 耐电压:1.6kV
    - 接触电阻:最大20毫欧姆
    - 认证:符合cULus标准,认证号E315414
    - 焊锡工艺:符合无铅波峰焊接工艺标准
    - 包装:盒装
    - 推荐PCB布局:组件视图12345

    产品特点和优势


    该电子元器件具有以下几个显著特点和优势:
    - 高可靠性:适用于极端温度环境(-40°C至115°C),确保在恶劣条件下的稳定运行。
    - 安全设计:通过UL94-V0阻燃测试,满足严格的防火要求。
    - 高性能接触:采用铜合金接触材料,提供低接触电阻(最大20毫欧姆),确保电流传输的高效性。
    - 兼容性强:适用于多种不同类型的电路板,方便集成和组装。
    - 环境友好:符合RoHS标准,无铅化设计,环保安全。

    应用案例和使用建议


    根据技术手册中的信息,该电子元器件适合应用于各种工业自动化控制系统、通信设备以及医疗设备等领域。在实际使用中,建议:
    - 在极端环境下使用时,需确保元器件的工作温度不超过规定范围。
    - 确保焊接工艺符合JEDEC无铅波峰焊接工艺标准,以确保良好的焊接质量。
    - 使用时务必遵循制造商的推荐PCB布局设计,以提高系统的整体可靠性。

    兼容性和支持


    该电子元器件与其他标准的PCB连接器兼容,可广泛应用于不同的电路设计中。制造商Wurth Elektronik提供相应的技术支持和售后服务,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    以下是几个常见的使用问题及解决方案:
    - 问题:在焊接过程中出现虚焊现象。
    - 解决方案:确保焊接工艺符合JEDEC无铅波峰焊接工艺标准,并检查焊接温度和时间设置是否正确。

    - 问题:连接不稳定,导致信号传输中断。
    - 解决方案:检查接触部分是否清洁,确保没有灰尘或氧化物影响接触效果;同时检查PCB布局是否符合推荐设计。

    总结和推荐


    综上所述,型号691 308 330 0xx的系列3083电子元器件是一款性能卓越、可靠性高的产品,适用于广泛的工业应用场景。它在高温、高可靠性要求下表现出色,且环保设计符合RoHS标准。鉴于其优异的性能和市场上的高需求,我们强烈推荐该产品用于各类工业自动化控制系统及其他需要高可靠性连接的场合。

691308330012参数

参数
长*宽*高 56.11mm(长度)*6.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691308330012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691308330012数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691308330012 691308330012数据手册

691308330012封装设计

查看详情并下载
Symbol
Footprint
3D Model
