74269242111

产品分类: 磁珠
厂牌: WURTH
产品描述: Wurth Elektronik 宽带 铁氧体磁珠
供应商型号: 2458292
供应商: 海外现货
标准整包数: 10

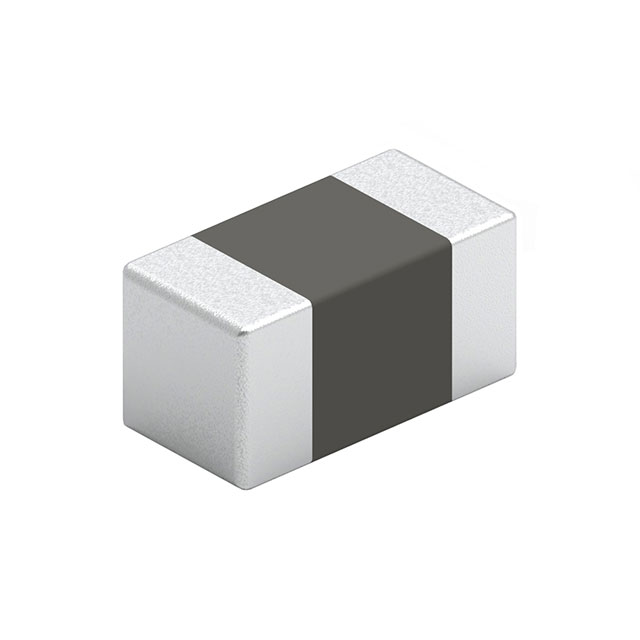

WURTH 磁珠 74269242111

74269242111概述


    产品简介

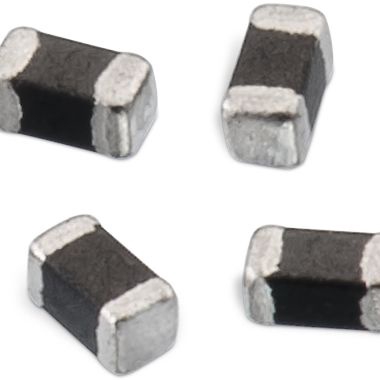

    WE-TMSB SMT EMI Suppression Ferrite Bead
    WE-TMSB系列是一款专为一般电子设备设计的表面贴装(SMT)电磁干扰抑制电感器。该产品具有良好的电磁兼容性和高电流处理能力,适用于宽带/高速和高电流应用。通过抑制不必要的电磁干扰,这些器件可确保电子设备的正常运行并提高其整体性能。

    技术参数


    - 尺寸规格:长宽高(毫米)[0.25 ±0.1, 0.5 ±0.05, 0.5 ±0.05, 1.0 ±0.05],采用20:1比例尺。
    - 推荐焊盘图案:[0.5, W, 0.6, WIDE BAND / HIGH SPEED: W = 1.5, HIGH CURRENT: W = 2.2],采用20:1比例尺。
    - 阻抗特性:
    - 在100 MHz下阻抗为110 Ω ±25%
    - 在1 GHz下典型阻抗为188 Ω
    - 最大阻抗在745 MHz时为195 Ω
    - 额定电流:在ΔT = 40 K条件下,最大额定电流为1200 mA。
    - 直流电阻:在20 °C时最大值为0.09 Ω。
    - 认证:符合RoHS标准(2011/65/EU & 2015/863)、REACH标准((EC)1907/2006)、无卤素标准(JEDEC JS709B & IEC 61249-2-21)。
    - 产品等级:符合AEC-Q200 Grade 1标准。

    产品特点和优势


    WE-TMSB系列凭借其出色的电磁干扰抑制能力和高电流处理能力,成为广泛应用于宽带/高速及高电流领域的理想选择。这款器件拥有以下独特功能和优势:
    - 高阻抗特性:在高频段表现出色,适用于需要精确阻抗匹配的应用场合。
    - 温度范围广:工作温度范围从-55 °C到+125 °C,适合多种恶劣环境。
    - 认证齐全:符合多项国际标准,确保在不同应用场景中的可靠性。

    应用案例和使用建议


    - 宽带/高速应用:在通信设备中用于抑制噪声和改善信号质量。
    - 高电流应用:在电源转换器和电机驱动器中有效抑制电磁干扰。
    - 建议:建议遵循制造商提供的焊接和存储条件以保证最佳性能和延长使用寿命。

    兼容性和支持


    - 兼容性:可与其他符合国际标准的电子元器件良好配合。
    - 支持:提供详尽的技术文档和客户支持服务,以帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问题:高温下产品失效。
    - 解决办法:避免超过最大工作温度限制,并保持适当的散热措施。

    2. 问题:产品在清洗过程中损坏。
    - 解决办法:尽量避免使用会损害电线绝缘、标记或镀层的清洗剂。

    总结和推荐


    WE-TMSB系列SMT EMI抑制电感器以其卓越的电磁干扰抑制能力、广泛的温度适应性和高度的可靠性能,在多个应用领域展现出强大的竞争力。我们强烈推荐这一产品给寻求高性能电磁兼容解决方案的工程师和设计师。

74269242111参数

参数
阻抗@频率 -
直流电阻(DCR) 70mΩ
额定电流 -
包装方式 卷带包装

74269242111厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74269242111数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 74269242111 74269242111数据手册

74269242111封装设计

查看详情并下载
Symbol
Footprint
3D Model
