691307300004

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距4p插拔式接线端子 反相排针, WR-TBL系列, 1.6 kV, 焊接
供应商型号: 3767311
供应商: 海外现货
标准整包数: 1

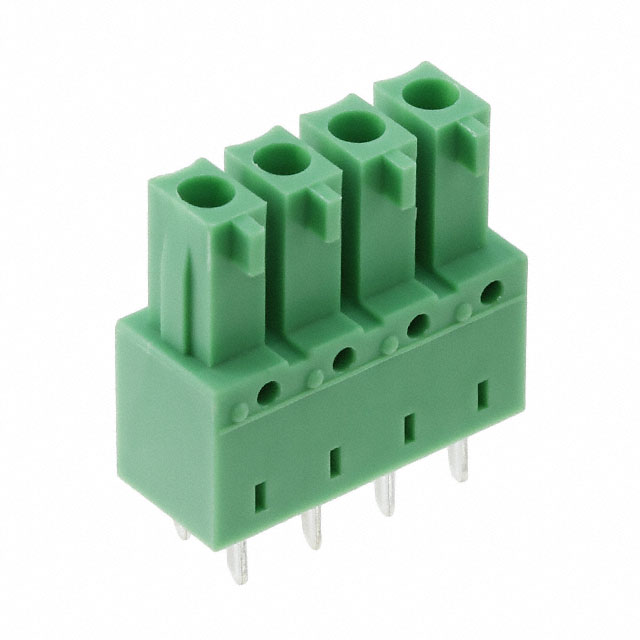

WURTH 接线座- 接头/插头和插口 691307300004

691307300004概述


    产品简介


    本产品为SERIE 3073系列垂直PCB插座,主要用于连接各类电子设备。产品类型属于垂直安装类型的PCB插座,能够提供稳定可靠的电气连接。其主要功能是作为电气接点中介,广泛应用于通信设备、工业自动化、汽车电子等领域。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触电镀:锡
    - 接触类型:冲压
    - 环境要求:
    - 工作温度范围:-40°C 至 115°C
    - RoHS合规,无铅
    - 电气特性:
    - 电流承载能力:8A
    - 工作电压:300VAC
    - 耐压强度:1.6kV
    - 接触电阻:最大20毫欧姆
    - 认证编号:E315414
    - 尺寸:
    - 尺寸:3.81mm x (针数 - 1) + 2.8
    - 插头长度:3.81mm x (针数 - 1)
    - 引脚间距:3.81mm
    - 针数计算公式:(3.81mm x 针数) + 0.79

    产品特点和优势


    该产品具有多个显著的特点和优势:
    - 高可靠性: 使用PA 66材料和铜合金接触材料,确保长期使用的稳定性。
    - 高效散热: 低热阻设计,适用于高温工作环境。
    - 安全可靠: 满足UL94-V0阻燃标准,确保电气安全。
    - 广泛兼容性: 支持多种电路板布局,适应不同需求的应用场景。

    应用案例和使用建议


    此产品通常用于通信设备、工业自动化系统、汽车电子模块等应用。建议在进行电路板设计时充分考虑接触电阻和工作电压等因素,以保证最佳的电气性能。同时,在实际使用中需要注意环境温度的变化,避免因温度过高而导致的故障。

    兼容性和支持


    - 兼容性: 本产品可以与多种标准的电路板设计兼容,方便集成到现有的电子系统中。
    - 支持和维护: Wurth Elektronik公司提供技术支持,如有需要,可咨询其工程师团队获取进一步帮助。

    常见问题与解决方案


    1. 问题: 插座接触不良
    - 解决方案: 确认接触面是否清洁,确保没有灰尘或污物阻碍正常接触。
    2. 问题: 电流过载导致损坏
    - 解决方案: 检查电路中是否有短路情况,确保电流不超过产品的额定值。
    3. 问题: 插座无法插入或拔出
    - 解决方案: 检查插头和插座的对准情况,确保正确安装。

    总结和推荐


    SERIE 3073系列垂直PCB插座是一款高性能、高可靠性的电子元件,适用于广泛的电子设备应用。凭借其优异的材料选择和严格的制造工艺,确保了产品的耐用性和安全性。推荐在高可靠性和安全性要求的场合下使用。

691307300004参数

参数
长*宽*高 14.23mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691307300004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691307300004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691307300004 691307300004数据手册

691307300004封装设计

查看详情并下载
Symbol
Footprint
3D Model
