61300811021

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距8p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 61300811021
供应商: 国内现货
标准整包数: 5

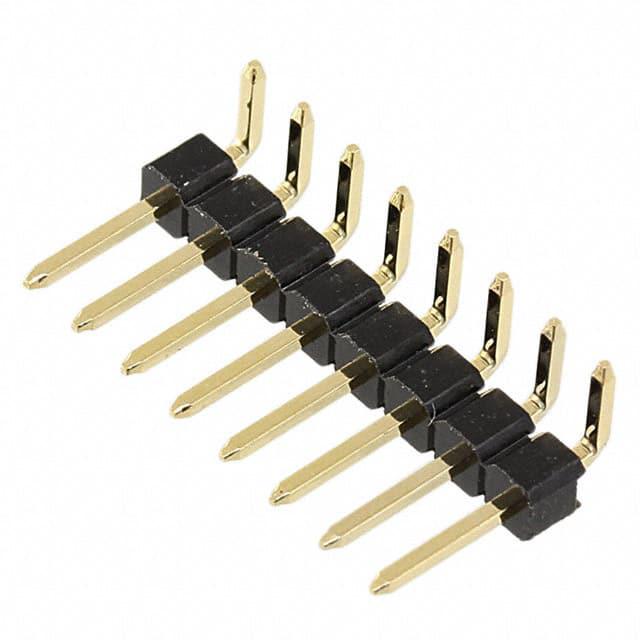

WURTH 矩形连接器 - 针座 - 公插针 61300811021

61300811021概述

    WR-PHD Angled Pin Header: Technical Overview

    产品简介


    WR-PHD Angled Pin Header 是一种专为通用电子设备设计的直角插针连接器。它由 Würth Elektronik eiSos GmbH & Co. KG 生产,适用于各种需要高可靠性的连接需求。该连接器具有8个引脚,提供2.54毫米间距,适用于多种电路板布局,能够有效实现电气信号的传输。

    技术参数


    物理尺寸:
    - 引脚对引脚(中间)间距 (Pl): 17.78 mm
    - 长度 (L): 20.32 mm
    - 插入力: 0.64 kgf(正负0.15)
    - 焊接孔图案间距: 2.54 mm
    材料属性:
    - 绝缘材料: 聚酰胺 (PA6T)
    - 绝缘材料阻燃等级: UL94 V-0(黑色)
    - 触点材料: 铜合金
    - 触点镀层: 金
    电气特性:
    - 额定电流 (IR): 3 A
    - 工作电压: 250 V(交流电)
    - 耐压: 1分钟内 500 V(交流电)
    - 接触电阻: 最大20 mΩ
    - 绝缘电阻: 最小1000 MΩ
    工作环境:
    - 工作温度范围: -40°C 到 +105°C

    产品特点和优势


    WR-PHD Angled Pin Header 具备以下显著优势:
    - 高耐用性: 可承受高达25次插拔循环,保证长期稳定使用。
    - 安全可靠: 通过严格的UL认证和符合RoHS标准,确保使用安全。
    - 易于集成: 8个引脚设计,2.54毫米间距,适合各种电路板布局。
    - 抗老化: 黑色PA6T绝缘材料,阻燃等级达到UL94 V-0,使用寿命长。
    - 适应广泛: -40°C至+105°C的工作温度范围,适用于恶劣环境。

    应用案例和使用建议


    WR-PHD Angled Pin Header 广泛应用于通用电子设备中,特别适用于汽车电子、工业自动化、通信设备等领域。以下是使用建议:
    - 电路设计: 在电路设计时,建议选择合适的焊盘图案,以提高焊接可靠性。
    - 环境考量: 尽量避免高温、潮湿等极端环境,以延长使用寿命。
    - 安装注意: 在安装过程中要避免过度施力,防止损坏引脚。
    - 定期检查: 使用期间建议定期进行电气检测,确保良好的导电性能。

    兼容性和支持


    - 兼容性: WR-PHD Angled Pin Header 与其他符合2.54毫米间距标准的电子元器件兼容。
    - 技术支持: 供应商提供详细的安装指南和技术支持,用户可以随时联系厂商获取帮助。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接触电阻高
    - 解决方法: 检查连接器是否安装正确,重新焊接引脚,确保良好接触。
    2. 问题:无法插入引脚
    - 解决方法: 确保焊盘图案与连接器引脚匹配,适当调整焊盘大小。
    3. 问题:连接器损坏
    - 解决方法: 避免过度施力,严格按照安装指导操作,必要时更换新的连接器。

    总结和推荐


    总体来看,WR-PHD Angled Pin Header 是一款性价比高、功能全面且易于集成的连接器。其优异的电气特性和坚固耐用的设计使其成为各类电子设备的理想选择。特别是对于那些需要长期可靠运行的应用场合,如工业自动化、医疗设备等,这款连接器更是值得信赖的选择。强烈推荐在新项目中采用此产品。

61300811021参数

参数
额定电流 3A
间距-配接 2.54mm
防护等级 -
排数 1
触头镀层 - 配接
针脚数 8pin
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

61300811021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61300811021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61300811021 61300811021数据手册

61300811021封装设计

查看详情并下载
Symbol
Footprint
3D Model
