691214210001

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2142系列, 1路, 通孔安装, 焊接端接, 绿色
供应商型号: 1908600
供应商: 海外现货
标准整包数: 500

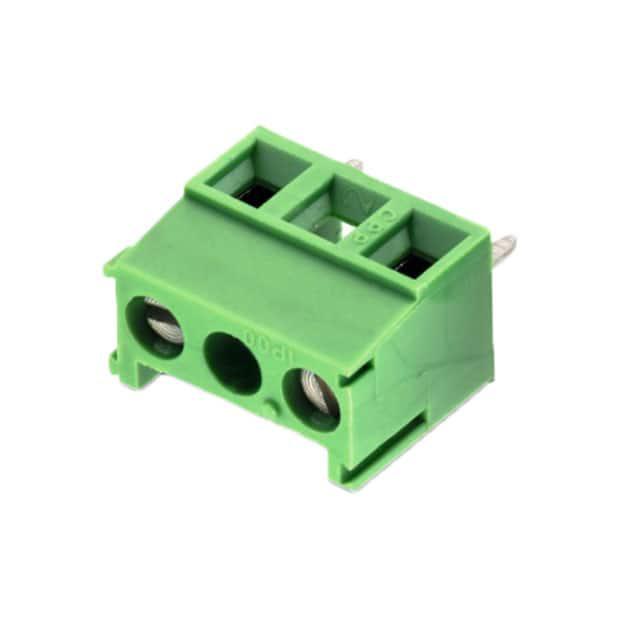

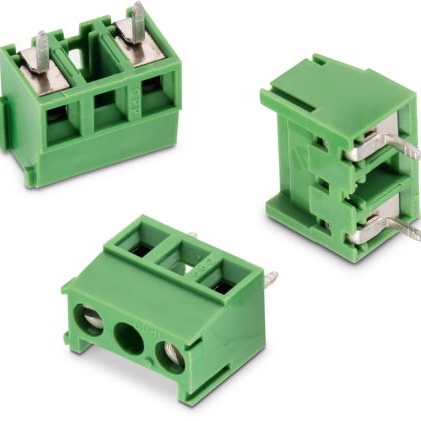

WURTH 接线板-线至板 691214210001

691214210001概述


    产品简介


    SERIE 2142 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一款电子连接器,主要用于一般电子设备。其设计旨在满足广泛的电气和机械要求,适用于各种工业应用领域,如汽车控制、运输信号系统和公共信息网络等。该产品特别适合于需要高安全性和可靠性的应用场合。

    技术参数


    - 材料:
    - 绝缘体:PA66(阻燃等级:UL94V0)
    - 金属外壳:铜合金/镍
    - 端子螺丝:钢/锌
    - 线路保护壳:铜合金/镍+锡
    - 环境条件:
    - 工作温度范围:-30°C 至 +120°C
    - 电气标准:
    - 电流额定值:10A
    - 工作电压:300VAC / 450VAC
    - 耐压值:1.6KV / 2.5KV
    - 机械特性:
    - 固体导线尺寸:30-16AWG / 0.05-1.31mm²
    - 多股导线尺寸:30-16AWG / 0.05-1.31mm²
    - 扭矩:1.5 Lb.In / 0.3 Nm
    - 导线剥离长度:6mm
    - 螺丝规格:M2
    - 接触电阻:最大20mΩ
    - 焊接标准:
    - 符合JEDEC无铅波峰焊接标准
    - 包装:
    - 盒装

    产品特点和优势


    1. 高温适应性: 该连接器能够在极端温度环境下稳定工作,从-30°C到+120°C。
    2. 高可靠性: 获得了UL和VDE认证,确保其在多种复杂环境下的可靠性和安全性。
    3. 坚固耐用: 使用耐磨损的铜合金材质,增强了其机械强度和耐久性。
    4. 环保合规: RoHS合规,不含有害物质,符合国际环保标准。

    应用案例和使用建议


    应用案例
    SERIE 2142 连接器适用于以下应用场景:
    - 汽车控制:用于汽车内部各种传感器和控制系统之间的连接。
    - 公共信息网络:适用于城市公交、地铁等公共交通系统的信号控制系统。
    - 医疗设备:在医疗环境中提供可靠的连接解决方案。
    使用建议
    1. 正确操作: 在使用过程中避免过度用力操作连接器,以免损坏接触点。
    2. 环境防护: 避免将连接器暴露在水或清洗剂中,以防损坏或改变其特性。
    3. 定期检查: 定期进行连接器的检查和维护,确保其长期正常工作。

    兼容性和支持


    - 兼容性: 该连接器专为Würth Elektronik的其他部件和工具设计,与其他品牌的产品兼容性未验证,用户需自行测试。
    - 支持: 产品附带详细的技术资料和支持服务,用户可以通过访问www.we-online.com下载最新的数据手册。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方法: 检查并确保端子螺丝拧紧到规定扭矩,避免松动导致接触不良。
    2. 接触电阻过高:
    - 解决方法: 清理接触面,去除氧化层或杂质,确保良好的电接触。
    3. 耐压不足:
    - 解决方法: 确保在规定的电压范围内使用,避免超出耐压值导致故障。

    总结和推荐


    综上所述,SERIE 2142 连接器以其出色的温度适应性、高可靠性及环保特性,在工业和商业应用中表现出色。通过遵循使用建议和注意事项,可以充分发挥其优势。我们强烈推荐使用该产品,特别是在需要高度安全和可靠性的应用场景中。如果您有任何疑问或需要进一步的技术支持,建议直接联系Würth Elektronik的技术支持团队。

691214210001参数

参数
长*宽*高 4.1mm(长度)*7.3mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691214210001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691214210001数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691214210001 691214210001数据手册

691214210001封装设计

查看详情并下载
Symbol
Footprint
3D Model
