693010020611

厂牌: WURTH
产品描述: Connector 6pin 正常,标准-顶部 1.8mm SIM Card 标准安装,贴片安装,顶部安装 14.1mm(长度)*1.8mm(高度)
供应商型号: 2081357
供应商: 海外现货
标准整包数: 1
WURTH 存储器连接器 - PC 卡插槽 693010020611

693010020611概述

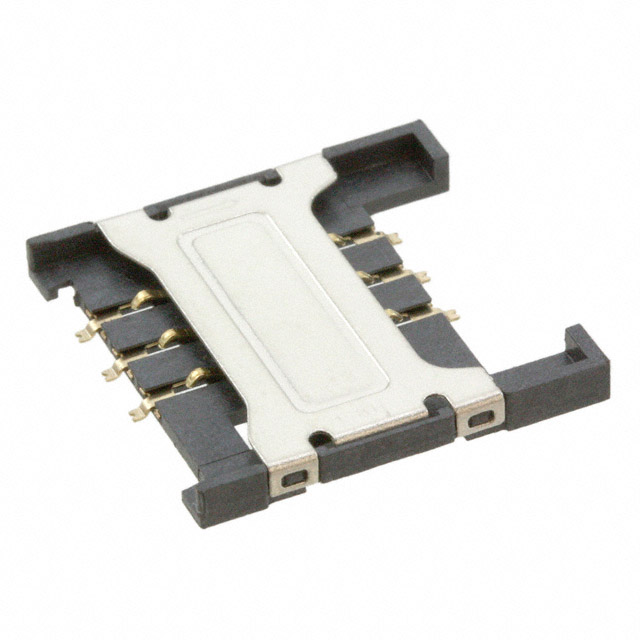

    SIM Card Connector Header Shielded 6Pins 技术手册

    1. 产品简介


    本产品是一款带有屏蔽功能的SIM卡连接器头,设计用于多种电子设备中,例如智能手机、平板电脑和其他便携式通信设备。它能够通过6个引脚提供可靠的电气连接,满足现代电子设备对数据传输和电源管理的需求。

    2. 技术参数


    | 参数 | 值 |

    | 材料 | 绝缘材料:LCP |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压型 |
    | 屏蔽材料 | 不锈钢 |
    | 触点电镀 | 选择性金镀 |
    | 质量等级 | 5000次插拔循环 |
    | 工作温度范围 | -25°C 至 85°C |
    | RoHS合规 | 是 |
    | 电流容量 | 0.5 A |
    | 工作电压 | 50 V AC |
    | 绝缘电阻 | >500 MΩ |
    | 耐压测试 | 500 V AC/min |
    | 触点电阻 | 最大50 mΩ |
    | 焊接方式 | 无铅波峰焊接 |
    | 包装形式 | 带盘式包装 |

    3. 产品特点和优势


    - 高可靠性:达到5000次插拔循环的质量等级,确保长期稳定工作。
    - 良好的电气特性:工作电压为50V AC,电流容量达到0.5A,适用于广泛的电子设备。
    - 环境适应性强:工作温度范围宽,从-25°C到85°C,满足不同环境下的应用需求。
    - 屏蔽效果佳:采用不锈钢屏蔽材料,减少电磁干扰,保证信号完整性。
    - 易于安装:提供标准的引脚布局和推荐的PCB布局,方便集成和组装。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:在这些便携式设备中,SIM卡连接器需要小型化且可靠的解决方案,以满足紧凑的设计要求。
    - 可穿戴设备:针对需要内置SIM卡的小型化设备,如智能手表和健康监测设备。
    - 物联网设备:在物联网设备中,SIM卡连接器提供无线通信功能,增强设备的功能性和灵活性。
    使用建议:
    - 在设计PCB时,遵循推荐的引脚布局,以避免信号干扰和短路风险。
    - 确保所有焊接步骤符合无铅标准,以符合RoHS规定。
    - 定期进行可靠性检查,特别是应用于安全关键领域的设备。

    5. 兼容性和支持


    - 兼容性:本产品与标准的SIM卡尺寸和引脚配置完全兼容,可以轻松集成到现有设计中。
    - 支持:制造商提供了详细的安装指南和技术支持服务,确保用户能够顺利安装和调试。

    6. 常见问题与解决方案


    - Q: 如何确定正确的焊接工艺?
    - A: 确保遵循制造商提供的无铅焊接指导,使用适当的温度曲线进行波峰焊接。

    - Q: 如何提高连接器的耐久性?
    - A: 在设计中考虑使用高质量的接触材料和防护措施,定期进行质量检测和维护。

    7. 总结和推荐


    综上所述,这款带有屏蔽功能的SIM卡连接器头以其卓越的可靠性、宽泛的工作温度范围和良好的电气特性,在各种电子设备中表现出色。鉴于其广泛的应用领域和易于集成的特点,强烈推荐在设计新项目时优先选用。

693010020611参数

参数
针脚数 6pin
类型 Connector
卡类型 SIM Card
安装特性 正常,标准-顶部
板上高度 1.8mm
长*宽*高 14.1mm(长度)*1.8mm(高度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装
