618026330923

产品分类: D-Sub 连接器
厂牌: WURTH
产品描述: Wurth伍尔特 D-Sub连接器, 618系列, 母座, 26针, 通孔安装, 直角主体
供应商型号: ET-1841214
供应商: 海外现货
标准整包数: 1
WURTH D-Sub 连接器 618026330923

618026330923概述

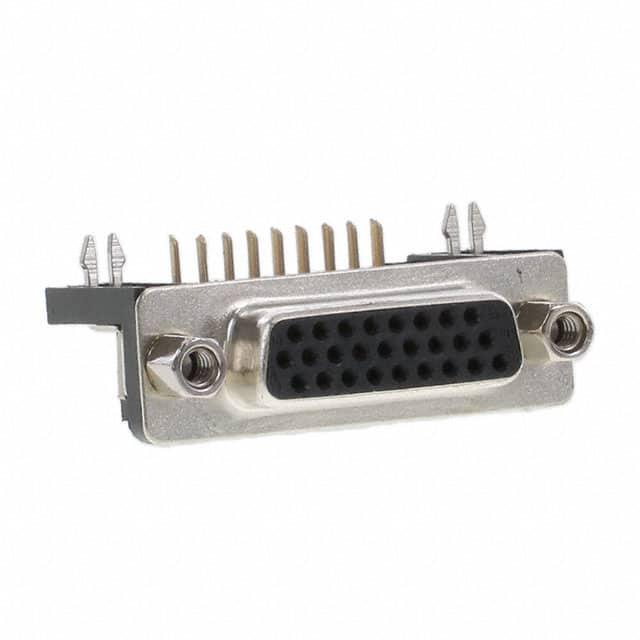

    WR-DSUB Female High Density Angled PCB Connector

    1. 产品简介


    WR-DSUB Female High Density Angled PCB Connector(型号:618026330923)是一款专为通用电子产品设计的连接器。这种高密度角度式板对板连接器适用于广泛的电子设备,如通信设备、计算机硬件及各种工业控制系统。产品具有多针脚设计,确保了高度可靠的数据传输能力。

    2. 技术参数


    - 物理属性:
    - 针数:26
    - 推荐孔径图案:具体尺寸请参考附图。
    - 尺寸:长度 L 为 39.2mm;长度 L1 为 33.32mm;长度 L2 为 23.2mm;长度 L4 为 2.29mm。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 绝缘颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:选择性金镀层
    - 屏蔽材料:钢
    - 屏蔽镀层:锡
    - 工作温度范围:-55°C 至 +105°C
    - 电气属性:
    - 额定电流:3A
    - 工作电压:60V AC
    - 耐压:1分钟内承受1000V AC
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小5000MΩ
    - 认证:
    - RoHS 认证:符合欧盟 RoHS 2011/65/EU 及 2015/863 指令。
    - REACH 认证:符合 (EC)1907/2006 指令。
    - UL 认证:E323964。

    3. 产品特点和优势


    - 耐久性:可经受50次插拔循环,确保长期稳定运行。
    - 高性能电气连接:低接触电阻和高绝缘电阻,保证信号传输质量。
    - 广泛适用性:适用于各类电子产品,从普通消费电子产品到工业自动化设备。
    - 高可靠性:通过严格的温度和振动测试,确保在各种环境下的可靠性。

    4. 应用案例和使用建议


    - 应用案例:WR-DSUB Female High Density Angled PCB Connector 广泛应用于工业控制系统、网络通信设备和消费电子设备中。例如,在自动售货机中,该连接器用于保障数据的安全传输。
    - 使用建议:安装时应确保焊接工艺符合规范,避免直接机械冲击,以免损坏组件。在生产清洗过程中应避免使用硬毛刷,以免损伤功能区域。

    5. 兼容性和支持


    - 兼容性:产品设计与 Würth Elektronik 的其他电子元件配套使用最佳。使用其他产品可能会影响其可靠性。
    - 支持:制造商提供详细的文档和技术支持,确保客户能够正确安装和维护产品。此外,客户可以联系销售人员获取更多技术支持。

    6. 常见问题与解决方案


    - Q:如何清洁 WR-DSUB Female High Density Angled PCB Connector?
    - A:建议使用无溶剂的清洗剂轻轻擦拭,避免使用硬毛刷。
    - Q:该连接器是否适合高温环境?
    - A:该连接器可在 -55°C 至 +105°C 的温度范围内工作,确保在极端温度条件下的可靠性。
    - Q:安装过程中如何避免损坏?
    - A:安装时需遵循正确的焊接和组装程序,避免过度操作和机械冲击。

    7. 总结和推荐


    WR-DSUB Female High Density Angled PCB Connector 是一款高性能、高可靠性的板对板连接器,适用于多种电子产品和工业控制设备。该产品具备良好的电气性能和高耐久性,经过严格的质量控制,确保在复杂的应用环境中表现出色。强烈推荐使用这款连接器,以满足您在高性能电子产品中的需求。

618026330923参数

参数
排数 3
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 26pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
长*宽*高 39.2mm*12.5mm*21.1mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

618026330923厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

618026330923数据手册

厂牌 PDF简要描述 下载
WURTH D-Sub 连接器 WURTH 618026330923 618026330923数据手册

618026330923封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8926 ¥ 49.7927
10+ $ 4.9162 ¥ 41.5415
70+ $ 4.3662 ¥ 36.894
140+ $ 3.8274 ¥ 32.3418
280+ $ 3.2178 ¥ 27.1908
560+ $ 2.862 ¥ 24.1839
库存: 153
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.79
