615016137621

产品分类: 模块化连接器 - 插孔
厂牌: WURTH
产品描述: 伍尔特 RJ45接口 WR-MJ系列, 母座RJ45 连接器, 印刷电路板安装型, 双路, Cat5e
供应商型号: 7350311
供应商: 海外现货
标准整包数: 1

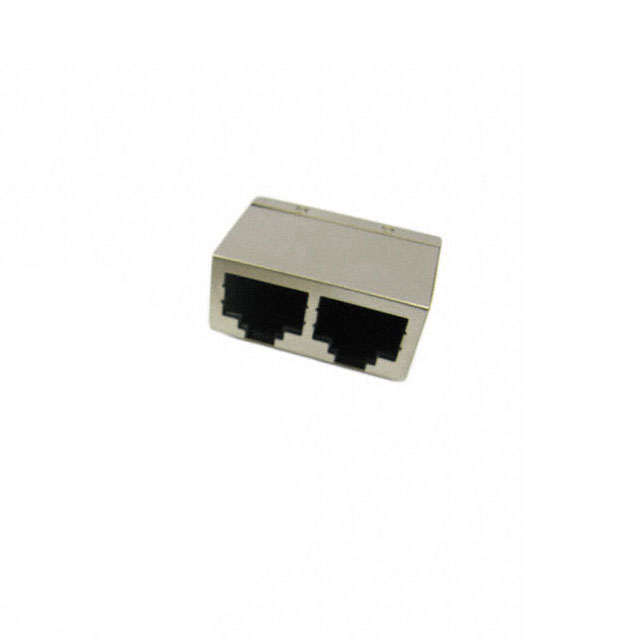

WURTH 模块化连接器 - 插孔 615016137621

615016137621概述

    WR-MJ Modular Jack Tab Down 技术手册

    产品简介


    WR-MJ Modular Jack Tab Down 是一款适用于通用电子设备的模块化插座。此款产品采用水平双端口8P8C设计,具备屏蔽功能。它主要应用于需要连接各类数据线和信号线的设备中,如网络设备、通信设备及工业控制系统等。由于其屏蔽设计,能够有效防止电磁干扰,从而确保数据传输的稳定性和可靠性。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:21.27 mm ± 0.20
    - 宽度:13.97 mm ± 0.15
    - 高度:8.89 mm ± 0.15
    - 孔位模式(单位:毫米)
    - 首孔位:13.97 mm ± 0.15
    - 二孔位:8.89 mm ± 0.15
    - 三孔位:25.40 mm ± 0.20
    - 电学参数
    - 额定电流:1.5 A
    - 工作电压:120 V (AC)
    - 耐压值:1分钟内达到1000 V (AC)
    - 屏蔽到引脚耐压值:1分钟内达到1500 V (AC)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小500 MΩ
    - 机械性能
    - 插拔寿命:500次循环
    - 工作温度范围:-40°C 到 +85°C
    - 材料属性
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),UL94 V-0等级
    - 触点材料:铜合金,镀金处理
    - 屏蔽材料:黄铜,镀镍处理

    产品特点和优势


    - 高可靠性:经过500次插拔测试,确保长时间使用的稳定性。
    - 抗干扰能力:屏蔽设计有效抵御电磁干扰,适合于需要高度稳定性的场合。
    - 广泛的温度适应性:工作温度范围宽泛,适应各种环境条件。
    - 安全认证:符合RoHS、REACH、UL等国际安全标准。

    应用案例和使用建议


    应用案例:
    WR-MJ Modular Jack Tab Down 可以广泛应用于网络设备、通信设备及工业控制系统等领域。例如,在某些高速数据传输的场合,这种模块化插座能确保稳定的信号传输,并且在强电磁环境下也能保持良好的抗干扰性能。
    使用建议:
    - 正确安装:确保所有连接牢固可靠,避免因接触不良导致的数据传输错误。
    - 适当防护:尽量避免物理冲击或损伤,特别是在运输过程中。

    兼容性和支持


    该产品具有良好的兼容性,适用于多种电子设备。此外,制造商提供了详细的技术支持文档和售后服务,确保客户在使用过程中能够得到必要的帮助。

    常见问题与解决方案


    - 问题一:产品无法正常插入/拔出
    - 解决方法:检查插头与插座之间的接触是否清洁无异物,确保插座内部没有损坏。

    - 问题二:信号传输不稳定
    - 解决方法:确认连接线材质量,避免过长的线缆造成信号衰减。必要时可尝试更换线材。

    总结和推荐


    总体来说,WR-MJ Modular Jack Tab Down 模块化插座凭借其出色的机械性能和可靠的电学特性,在众多应用场合中展现出色的表现。尽管在某些极端条件下可能需要额外的保护措施,但它的通用性和耐用性使其成为各类电子设备的理想选择。因此,我们强烈推荐这款产品给需要高稳定性和抗干扰能力的应用场合。

615016137621参数

参数
防护等级 -
朝向 90度,向下
端口数 2
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
长*宽*高 13.5mm(长度)*31.12mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

615016137621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

615016137621数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 插孔 WURTH 615016137621 615016137621数据手册

615016137621封装设计

查看详情并下载
Symbol
Footprint
3D Model
